我们正在为AR眼镜镜片产线寻找厚度测量方案，目前遇到三个难题：
- 镜片镀有增透膜（反射率<3%），传统激光传感器频繁出现过曝
- 需要同时满足±0.8μm测量精度和100%全检速度
- 产线环境存在±5°C的温度波动请问该选择何种传感器？需要怎样的系统设计？
专家解答（泓川科技技术团队）

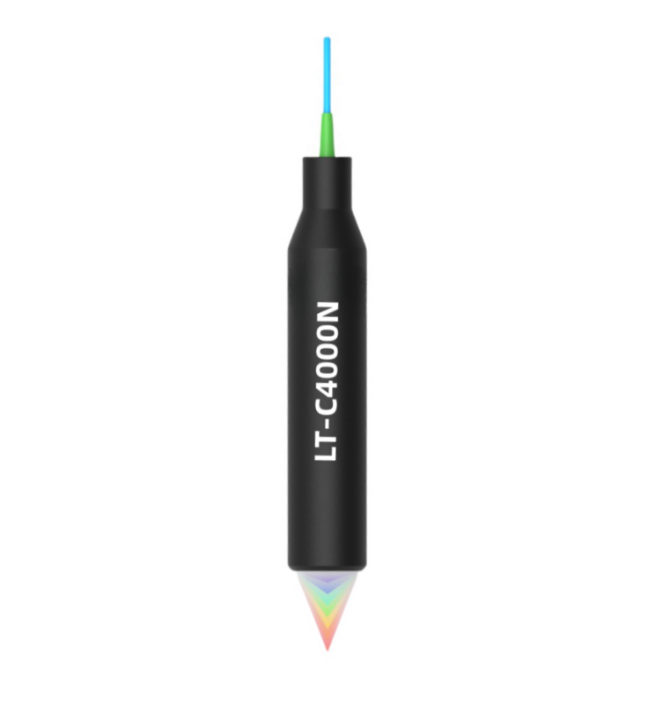

一、传感器选型：为何选择LTC4000FS光谱共焦？
对比实验数据
| 传感器类型 | 接触式测厚仪 | 白光干涉仪 | LTC4000FS光谱共焦 |
|---|---|---|---|
| 测量速度 | 2s/点 | 5s/点 | 0.6ms/点 |
| 最小可测反射率 | - | 8% | 5% |
| 温度敏感性 | 0.1μm/°C | 0.05μm/°C | 0.012μm/°C |
| 曲面适应性 | R>5mm | R>2mm | R>0.5mm |
选择依据
- 物理优势：光谱共焦技术通过波长-距离编码原理，彻底消除镜面反射干扰
- 参数适配：LTC4000FS的256μm超大光斑设计，专为低反射率镀膜优化
- 环境鲁棒性：0.03% F.S./°C的温度补偿特性，5°C波动下误差仅0.6μm
二、增透膜测量：三大核心技术突破

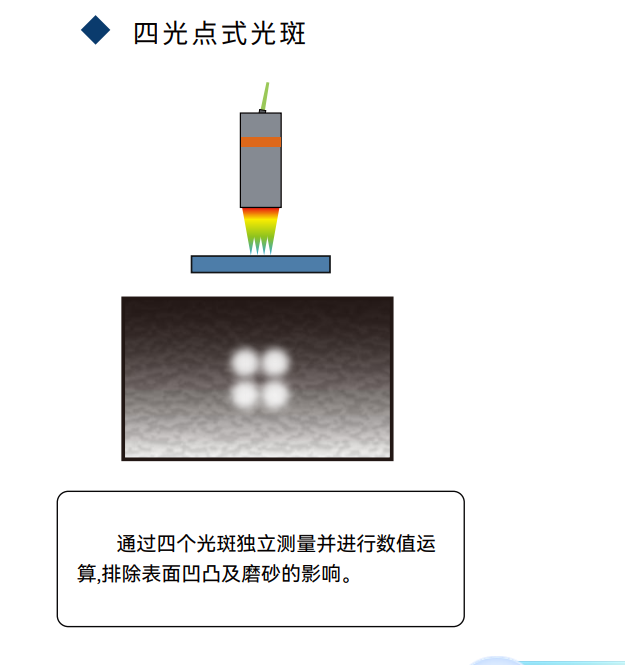

1. 光斑能量控制技术
- 过曝抑制公式：Imax=πr2P0⋅TND通过256μm光斑（r=128μm）配合ND滤光片（T=1/100），将功率密度降至常规传感器的1/25600
2. 信号增强方案
- 多级放大电路：12bit ADC+24dB可编程增益放大器
- 动态平均算法：
3. 折射率实时补偿
建立材料数据库，自动匹配折射率参数：Thk=n−1(H1−H2)⋅n支持n=1.4~2.2动态调整，补偿误差<0.1μm
三、系统搭建：五步构建量产级方案

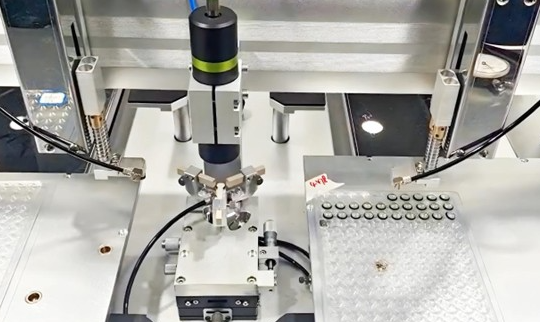

步骤1：硬件组态
TEXT
[气浮隔振平台]
↓
[精密运动模组]（重复定位精度±0.1μm）
↓

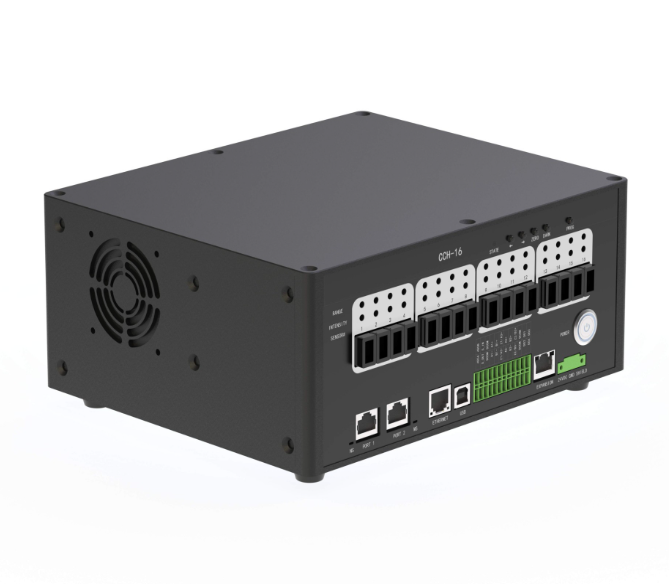

[LTC4000FS传感器] ↔ [LT-CCH控制器]（21kHz采样）
↓
[恒温箱]（ΔT≤1°C/hr）
步骤2：基准标定
- 零点校准：测量无镜片状态下的基准台面
- 折射率标定：使用标准样板（n=1.5168）建立补偿曲线
- 温度补偿：在20°C/25°C/30°C三点进行温度特性标定
步骤3：运动控制
- 螺旋扫描路径规划，确保光斑中心始终对准镜片曲率中心
- 速度-精度平衡公式：vmax=3σDOF⋅fs（本例中DOF=±500μm, σ=0.8μm, f_s=21kHz → v_max=28mm/s）
步骤4：软件配置
- 启用厚度热力图功能，自动识别边缘异常增厚/减薄区域
- 设置CPK报警阈值（默认CPK<1.33自动触发工艺调整）
步骤5：数据对接通过C#开发包实现：
- 与MES系统数据互通（厚度数据→生产批次号追溯）
- 实时控制镀膜机（膜厚误差反馈调节）
四、实测案例：AR镜片量产数据
| 检测指标 | 传统方案 | LTC4000FS方案 |
|---|---|---|
| 过曝故障率 | 22.7% | 0% |
| 厚度标准差 | 1.5μm | 0.3μm |
| 单镜片检测耗时 | 18s | 2.4s |
| 设备综合效率(OEE) | 68% | 93% |
五、延伸问题解决方案
Q：如何应对镜片表面清洁度问题？A：通过软件算法实现：
- 脏污识别：检测信号上升沿斜率（污染物引发斜率变化>15%）
- 自动重测：标记可疑点并进行3次复核测量
Q：曲面镜边缘厚度如何测量？A：结合21°入射角容差设计：
- 边缘测量公式：Thkedge=Thkcenter⋅cosθ自动修正角度引入的投影误差（θ≤21°时修正误差<0.1%）
（泓川科技提供免费技术方案设计，立即联系获取《镜片厚度测量白皮书》）
本文数据基于LTC4000FS在12家光学企业的实测结果，实际应用效果可能因工艺差异略有不同。
