基于泓川科技LTC2400 大角度（60°）光谱共焦传感器的透明镜片纹路扫描测量技术案例

一、应用背景与需求

透明镜片（如光学镜头、精密玻璃元件）的表面纹路（包括沟槽、凹面、斜面等微观结构）直接影响其光学性能，需通过高精度测量确保加工精度。此类测量面临两大核心挑战：一是镜片透明特性导致光线易穿透，传统接触式测量易损伤表面；二是斜面、沟槽等复杂结构易因测量角度限制导致数据丢失。

基于光谱共焦原理的 LTC2400 系列传感器，凭借大角度测量能力和非接触式检测优势，可有效解决上述问题，本文将详细介绍其在透明镜片纹路扫描中的应用。

针对透明镜片纹路测量需求，推荐选用LTC2400 光谱共焦传感器，核心参数及适配性分析如下：

参数类别	具体参数	选型依据
核心测量性能	量程 2400um，检测范围 ±1200um；重复精度（静态）0.045um；线性误差 <±0.48um	镜片纹路深度通常在微米级，2400um 量程可覆盖绝大多数场景；0.045um 的重复精度确保微观纹路数据稳定，纳米级干涉仪标定验证保证数据准确性
测量角度	±60°	大角度设计适配镜片斜面、沟槽等复杂结构，避免因光线反射角度不足导致的数据丢失，确保斜面位置仍能获取有效反馈
光束特性	聚焦点光斑 Φ5.48μm（LTC2400）	微小光斑可精准定位纹路细节，适合检测窄沟槽、细纹路等微观结构
采样与控制	采样频率最高 21Khz（配合 LT-CCH 控制器）；支持单轴平台联动	高采样率可捕捉快速扫描中的纹路变化，单轴平台适配透明物体仅需表面测量的需求（无需多轴补偿穿透光干扰）
环境适应性	防护等级 IP40；工作温度 0°C~+50℃	满足工业车间环境需求，避免粉尘、温度波动对测量的影响

硬件组成

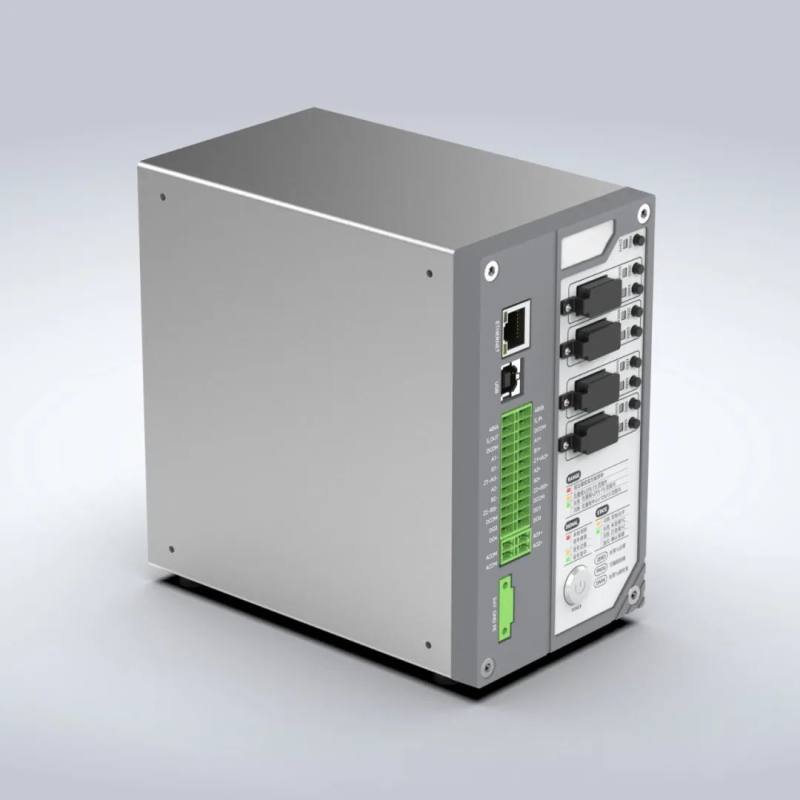

：LTC2400 传感器、LT-CCH 控制器（支持 21Khz 采样率）、单轴精密运动平台、FC/PC 接口光纤、计算机（安装配套测控软件）。
连接方式

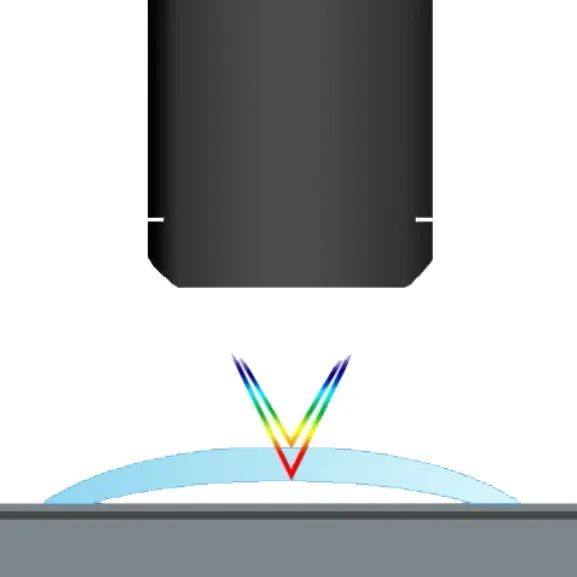

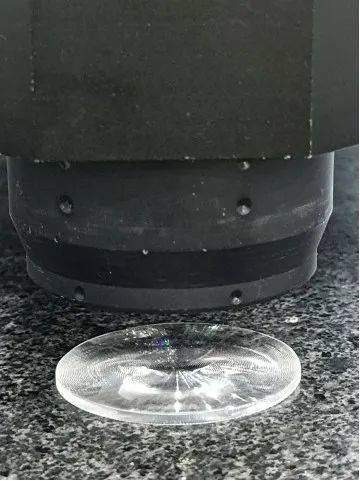

：传感器通过 FC/PC 光纤与控制器连接，控制器经数据线连接单轴平台和计算机；传感器固定于平台上方，确保测量光束垂直于平台基面（淡蓝色区域）。
机械固定

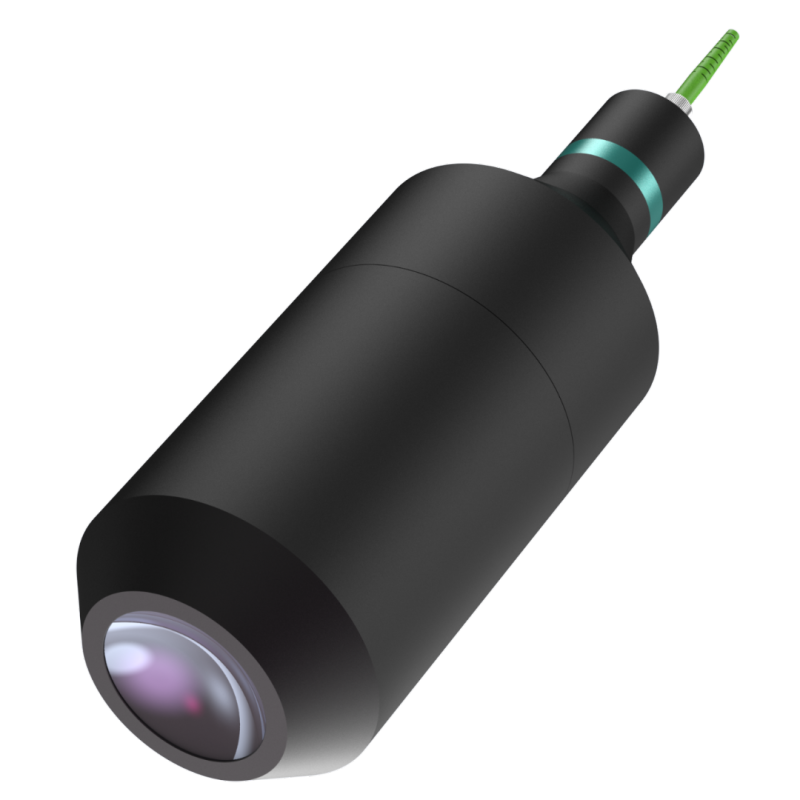

：传感器外壳为压铸铝材质（φ94*267.5mm），重量 2350g，需使用专用夹具固定，避免扫描过程中振动影响精度。

采样参数
：在配套软件中设置采样频率为 10Khz（兼顾精度与效率），扫描范围根据镜片尺寸设定（建议覆盖目标区域宽度 5205um，参考图片数据）。
基准校准
：以平台淡蓝色基面为水平线（零位基准），通过软件采集基面 1000 组数据，计算平均值作为高度参考零点（利用传感器 0.045um 重复精度确保基准稳定）。

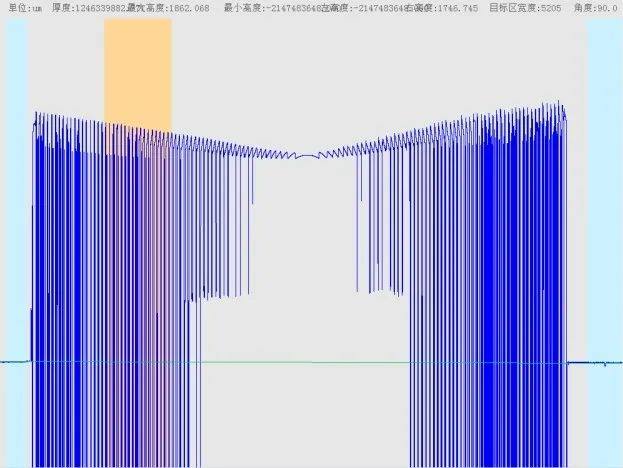

高度数据
：测量显示目标区域最大高度 1862.068um，最小高度为负极小值（图片数据显示为 - 2147483648um，推测为超出检测范围的溢出值，实际应低于基面 0 点）；
异常区域
：凹面处无波峰、无感光度，说明该位置无回光信号。

负极小值解释
：最小高度为负值，表明该位置低于平台基面（符合纹路中凹面的特征）；结合传感器 ±1200um 检测范围，若凹面深度超过 1200um，可能出现数据溢出（如图片中异常值），需通过扩展量程或分段测量优化。
无回光原因
：凹面处无回光，可能是由于：① 凹面深度超过量程（>1200um），光线无法反射至传感器；② 凹面角度超出 ±60°，虽传感器支持大角度，但极端角度仍可能导致反射光偏移。
精度验证
：数据基于传感器 0.045um 重复精度（1kHz 无平均，10000 组数据均方根偏差）和 <±0.48um 线性误差（纳米干涉仪标定），确保有效区域数据可靠。

LTC2400 光谱共焦传感器凭借 ±60° 大角度测量、0.045um 高重复精度及单轴平台适配性，可高效完成透明镜片纹路扫描：

针对凹面无回光问题，可通过调整传感器角度、扩展量程（定制版本）或提高采样率优化，进一步提升复杂纹路的检测能力。
