基于泓川科技激光测振仪的机床主轴振动非接触测量案例：提升加工精度的关键实践
机床主轴作为精密加工的核心部件，其动态特性（如径向跳动、轴向振动、谐振频率等）直接影响加工工件的表面质量和刀具寿命。传统接触式传感器（如加速度计）因安装复杂、附加质量干扰及高速旋转环境限制，难以实现精准测量。本文以泓川科技微型激光测振仪为核心，结合某数控铣床主轴的振动检测需求，展示非接触式激光测振技术在工业现场的实际应用。
引言
机床主轴作为精密加工的核心部件，其动态特性（如径向跳动、轴向振动、谐振频率等）直接影响加工工件的表面质量和刀具寿命。传统接触式传感器（如加速度计）因安装复杂、附加质量干扰及高速旋转环境限制，难以实现精准测量。本文以泓川科技微型激光测振仪为核心，结合某数控铣床主轴的振动检测需求，展示非接触式激光测振技术在工业现场的实际应用。
测试需求与设备选型
被测对象：某型号数控铣床电主轴，最高转速24,000rpm，需在加工过程中实时监测其径向振动位移及频谱特性，诊断潜在的不平衡或轴承磨损问题。技术挑战：
- 高速旋转（等效频率400Hz）需高动态响应与抗运动模糊能力；
- 油雾、冷却液等环境干扰需高防护等级传感器；
- 微米级振动需纳米级分辨率以确保早期故障预警。
设备选型：

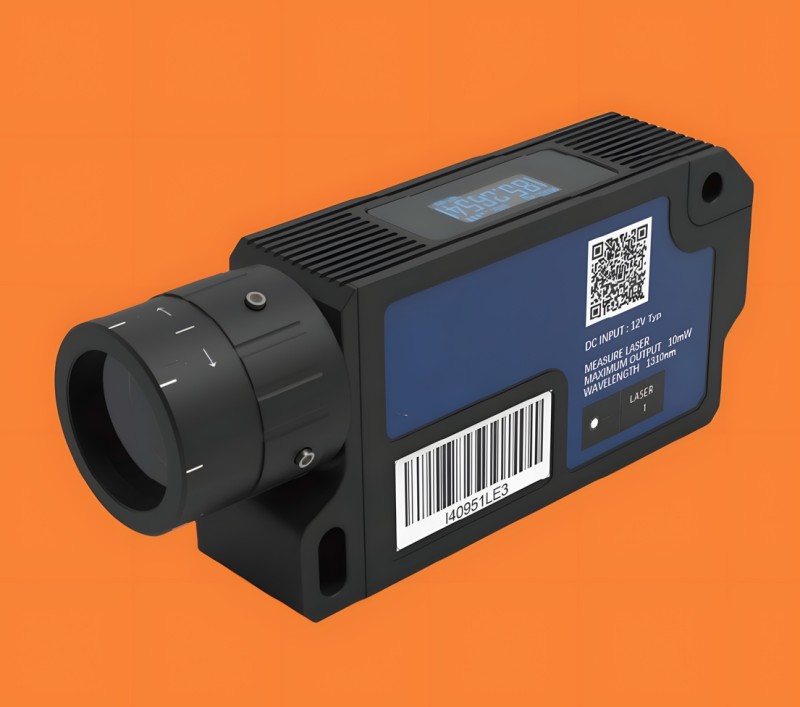

- 泓川科技测振仪（型号MV-HW-TR-M）：
- 镜头配置：TR-LENS-F2848可调焦镜头（5-8cm工作距离），光斑直径0.5mm，适用于近距离高精度测量。
- 同步方案：通过以太网触发信号与机床控制系统同步，实现加工参数与振动数据的实时关联。
实验设计与实施

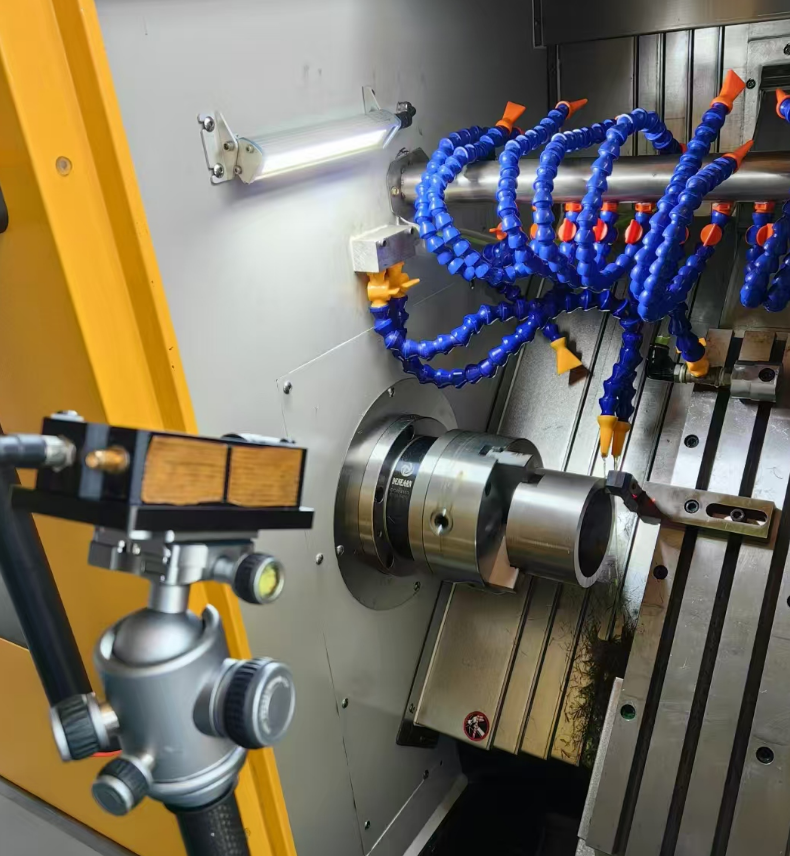

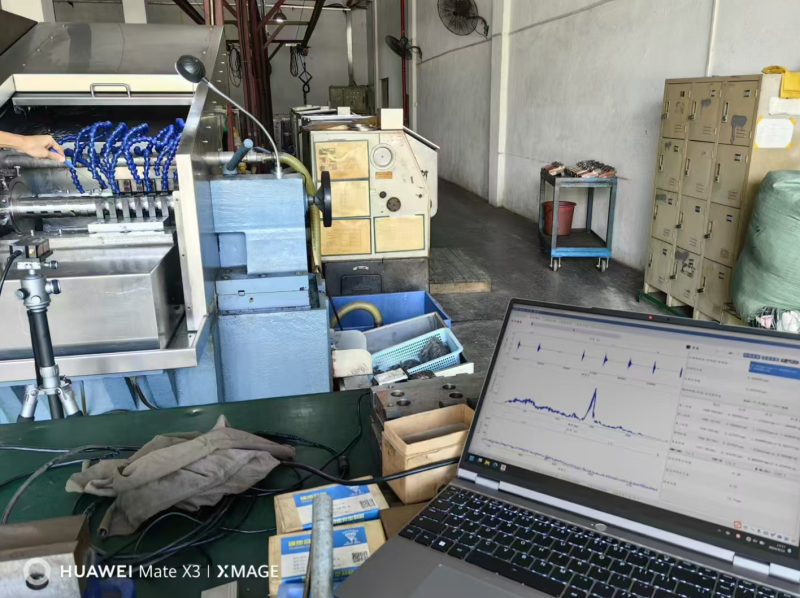

- 系统部署：在主轴径向方向安装激光测振仪，激光光斑对准主轴外表面测量点（避开键槽与螺纹）；采用STAND-1隔振测振台固定仪器，避免环境振动干扰；同步接入机床PLC的转速信号，建立转速-振动关联数据库。
- 参数设置：采样率：1MHz（覆盖主轴最高转速对应频率的10倍以上）；输出模式：位移+速度同步数字输出，模拟信号接入车间SCADA系统；触发模式：转速阈值触发（>10,000rpm启动连续记录）。
- 工况模拟：空载运行：测试主轴在5,000-24,000rpm阶梯增速下的本征振动特性；负载加工：模拟实际铣削过程（进给量0.1mm/齿），监测切削力引发的振动变化。
测试结果与诊断分析

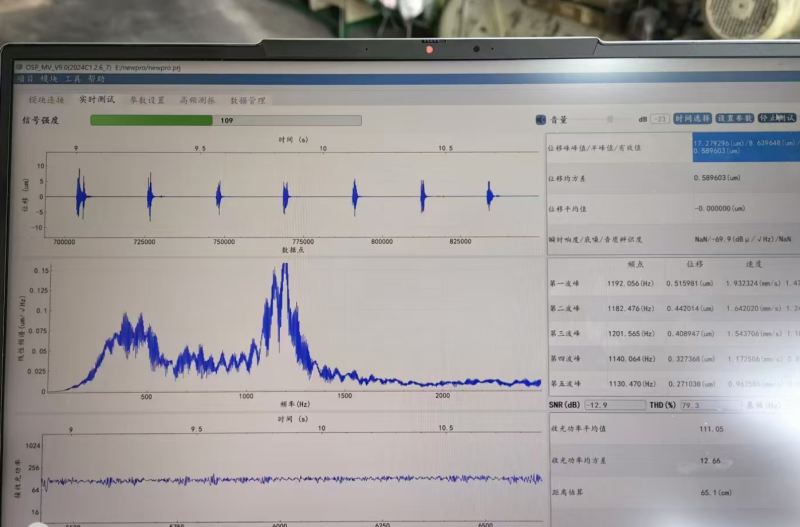

- 空载振动特性：时域分析：24,000rpm时径向位移峰峰值2.8μm，符合ISO 10816-3振动标准；频域分析：FFT显示主频400Hz（与转速一致），二次谐波幅值10%，表明轴承无显著磨损。

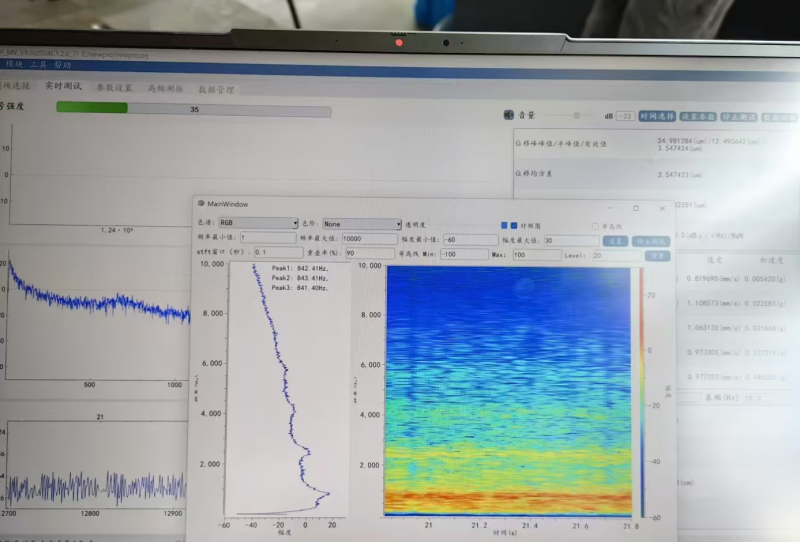

- 负载加工异常检测：切削过程中出现1.2kHz高频成分，诊断为刀具-工件共振，经调整进给速率后消除；位移标准差由0.7nm（空载）增至3.5nm（负载），反映切削力波动对主轴动态稳定性的影响。
- 长期监测价值：连续运行30天后，同一转速下振动幅值增加15%，频谱中800Hz成分显著上升，提示轴承润滑失效，提前2周触发维护预警。
非接触测量的核心优势
- 无干扰高速测量：避免接触式探头在高速旋转中的脱落风险，真实反映主轴动态行为。
- 纳米级分辨率：0.01nm分辨率精准识别早期故障（如轴承微点蚀）。
- 强环境适应性：IP64防护+抗60,000lux环境光干扰，适用于多粉尘、油污的车间。
- 多模态数据融合：以太网数字输出支持与PLC、MES系统集成，构建智能运维平台。
- 灵活安装与同步：支持机器人或导轨集成，实现多测点自动化巡检。
结论
通过泓川科技微型激光测振仪的非接触测量，该数控铣床主轴的振动特性得以精准量化，为工艺优化与预测性维护提供了数据基石。其高精度、高可靠性及工业级防护设计，成功解决了传统测量手段在高速、恶劣环境中的局限性。未来，结合大规模组网功能，可在整条产线部署多台激光测振仪，实现全设备健康状态的实时监控，推动智能制造向“零意外停机”目标迈进。
泓川科技激光测振仪以微型化、智能化、高集成的特性，再次验证了激光测振技术在工业精密检测中的不可替代性，为装备制造业的数字化转型注入核心动能。
