磁珠属于电感还是电阻？具体怎么设计？
磁珠既不属于传统电感也不属于电阻，而是一种结合电感性和电阻性特性的特殊电子元件，其核心功能是抑制高频噪声和电磁干扰（EMI）。以下是详细解析及具体应用方法：
一、磁珠的本质特性
1. 材料与等效模型
磁珠由铁氧体材料制成，其等效电路为 电阻（R）和电感（L）的串连
低频时（如 <100MHz）：电感特性占主导，阻抗随频率线性增加，表现为储能作用。
高频时（如 >100MHz）：电阻特性占主导，阻抗迅速增大，将高频噪声转化为热能耗散。

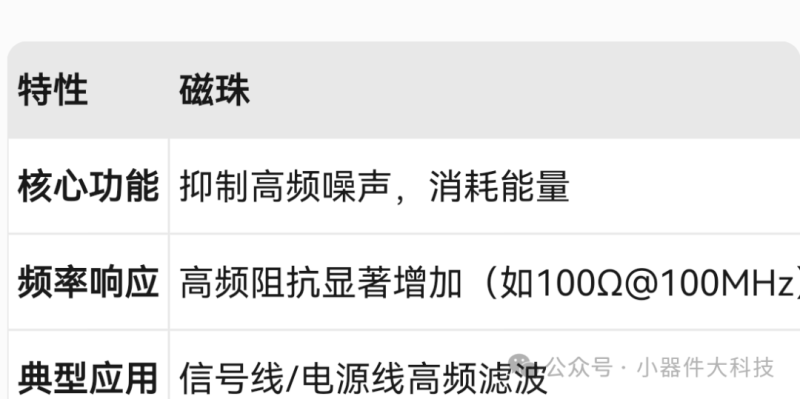

2. 与电感、电阻的关键差异
二、磁珠的核心用途与使用方法
1. 高频噪声抑制（EMI/EMC）
场景：用于信号线（如USB、HDMI）或电源线，吸收高频噪声（如DDR、RF电路中的干扰）。
方法：串联在噪声源与负载之间，利用高频阻抗特性将噪声转化为热能。
示例：在DDR内存电源端加磁珠，抑制高频干扰导致的信号抖动
2. 电源高频滤波
场景：电源输入端存在高频纹波（如开关电源噪声）。
方法：与电容组成π型滤波器，形成低通滤波网络。例如，在3.3V电源输入处串联磁珠（如100Ω@100MHz），并联10μF电容滤除高频噪声。
3. 地线隔离（单点接地）
场景：数字电路与模拟电路共地时，需抑制地环路高频干扰。
方法：用磁珠替代0Ω电阻或电感，连接数字地与模拟地，既导通直流又抑制高频噪声
4.射频电路保护
场景：天线馈线或锁相环（PLL）电源端易受高频辐射干扰。
方法：在射频信号路径中串联磁珠，吸收特定频段噪声（如1-6GHz），提升信号完整性。
三、选型与设计要点
1. 频率匹配
根据噪声频段选择磁珠的转换点频率（阻抗峰值对应的频率），例如100MHz噪声选择阻抗峰值为100MHz的型号
2. 电流与压降
磁珠的直流电阻（DCR）会导致压降，需根据负载电流选择低DCR型号（如20mΩ以下），避免影响供电电压。
3. 封装与散热
大电流场景（如电源模块）选择大尺寸封装（如2012、2512），并增加散热设计，防止过热失效
4. 阻抗曲线分析
参考厂商提供的频率-阻抗曲线（如Murata的BLM系列、TDK的MMZ系列），确保目标频段内阻抗达标。
四、典型应用示例
1. 电源模块滤波
在DC-DC转换器输出端串联磁珠（如BLM21PG121SN1D），并联10μF陶瓷电容，滤除开关频率噪声
2. 高速接口保护
在USB 3.0数据线中串联磁珠（如BK1608HS102-T），抑制2.4GHz频段辐射干扰。
磁珠是一种高频噪声抑制专用器件，其设计目标与电感、电阻有本质区别。实际应用中需结合噪声频段、电流需求和散热条件综合选型，具体参数可参考厂商提供的 频率-阻抗曲线。
备战：以上数据来源于网络，如有影响请告知删除，谢谢！
