陶瓷电容的COG X7R的命名由来
QQ
陶瓷电容的 COG 和 X7R 命名源于 美国电工协会（EIA）标准，通过字母和数字组合描述电容的温度特性、稳定性及材料类型。以下是两者的命名规则和由来解析：
1. COG（C0G）的命名由来
命名规则：
C：代表温度系数单位为 ppm/℃（百万分之一每摄氏度）。
0：表示温度系数偏差为 ±0 ppm/℃，即温度稳定性极佳。
G：依据 EIA 标准中的 温度特性代码，表示电容容量随温度变化极小（±30ppm/℃）。
材料特性：
COG 是 超稳定级（I类） 陶瓷电容，介质材料为铷、钐等稀有氧化物，具有近乎零的温度系数，适用于高频电路和精密温度补偿场景。
2. X7R 的命名由来
命名规则：
X：表示电容的 最低工作温度 为 -55℃。
7：代表电容的 最高工作温度 为 +125℃。
R：表示电容容量在温度范围内的 最大变化率 为 ±15%。
材料特性：
X7R 属于 稳定级（II类） 陶瓷电容，介质材料为钛酸钡基陶瓷，容量随温度变化较大但成本较低，适用于工业级滤波和耦合场景。

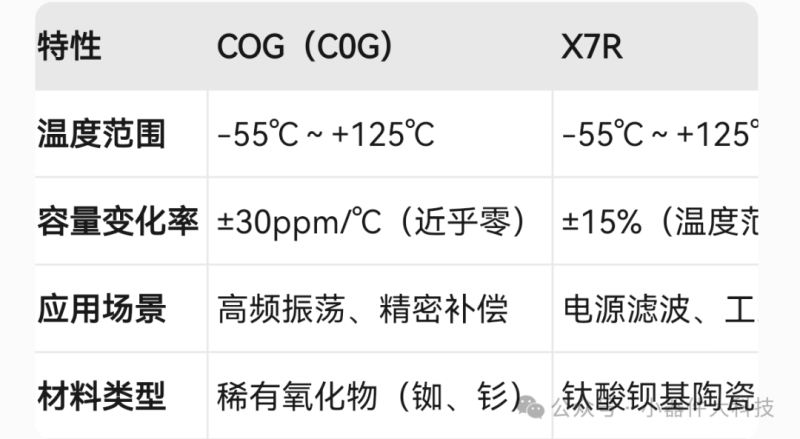

对比与扩展
补充说明
NPO 与 COG 的关系：NPO 是 COG 的别名，两者可互换使用，均代表超低温度系数特性。
其他代码含义：
Y5V：Y（-30℃）、5（+85℃）、V（容量变化 -82%～+22%），属于能用级（III类）。
X5R：X（-55℃）、5（+85℃）、R（±15%），性能介于 X7R 和 Y5V 之间。
如需更详细的温度特性曲线或选型指南，可参考厂商手册或 EIA 标准文档（如 MIL-PRF-55681）。
