PPM温度系数对电阻阻值的影响

QQ 20250517

PPM数值是电阻选型中一个重要的参数之一，

以下是PPM温度系数对电阻阻值影响的详细分析及计算示例

一、PPM温度系数的定义与计算

1. 基本概念

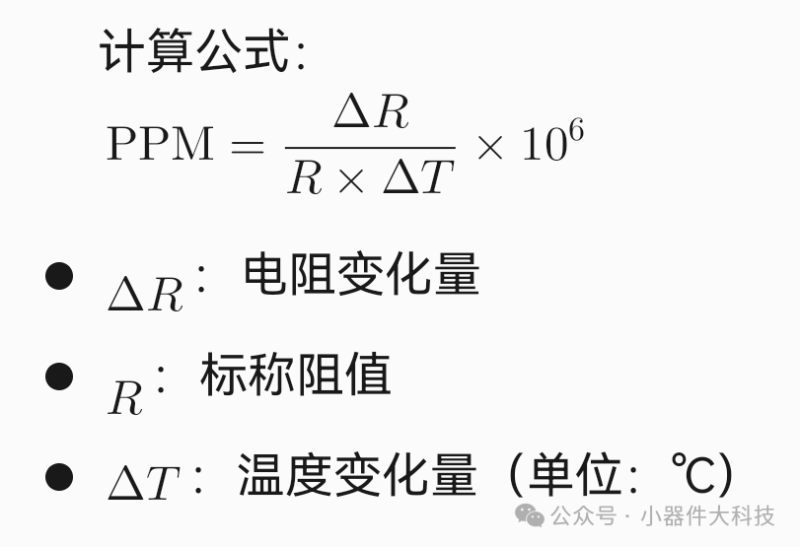

PPM（Parts Per Million）温度系数表示电阻值随温度变化的相对比例，单位为 ppm/℃。其定义为：温度每变化1℃，电阻值变化的百万分比。

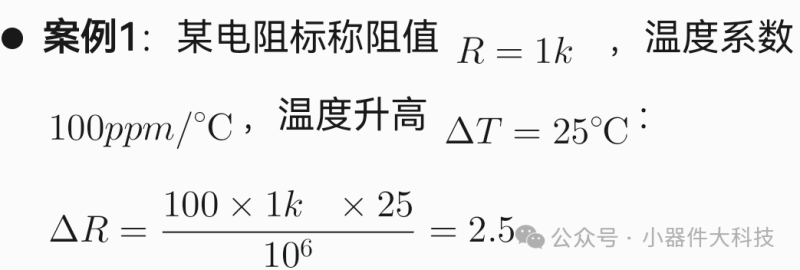

2. 计算示例

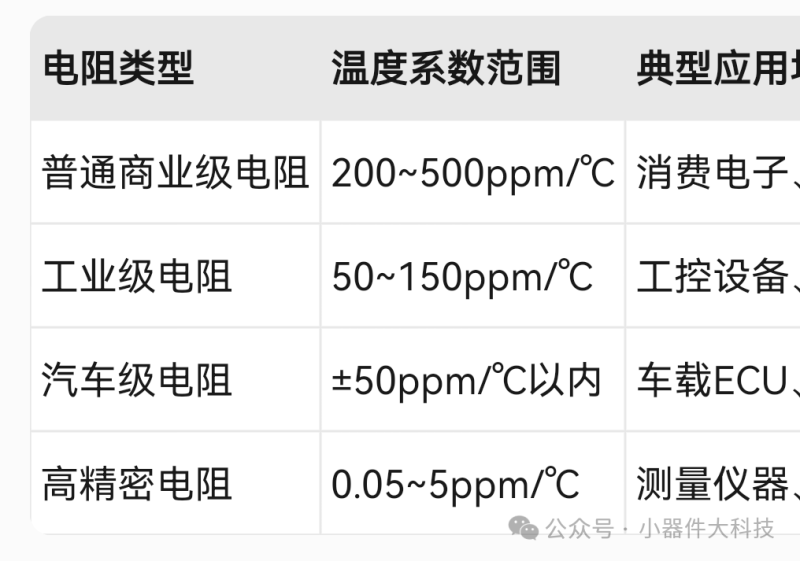

二、不同等级电阻的PPM范围

三、温度系数对电路的影响

1. 误差放大效应

在高精度电路中（如ADC基准源），即使微小的温度系数也可能导致显著误差：

若基准电压源电阻的PPM=100ppm/℃，温度波动30℃时，阻值变化0.3%，可能导致基准电压偏移同比例误差。

2. 温度循环稳定性

电阻在多次温度循环后可能发生不可逆变化（老化效应），叠加PPM影响后，总误差可能超出设计冗余。

3. 功率器件散热问题

大功率电阻发热时，若PPM较高，阻值变化会导致电流分配不均，可能触发保护电路或损坏器件。

四、选型与设计建议

1. 匹配应用场景

高温环境（如汽车引擎舱）：优先选择汽车级电阻（如±50ppm/℃以下）。

精密测量：采用金属箔电阻（如Vishay Z201系列，0.05ppm/℃）。

2. 综合考量其他参数

额定功率：需预留功率余量以减少温升（如1W电阻在0.5W以下使用）。

封装散热：大尺寸封装（如2512）比小封装（如0402）的温度稳定性更好。

3. 电路补偿设计

差分电路中使用配对电阻抵消温漂。

选用负温度系数（NTC）电阻补偿正温度系数电路。

通过合理选择PPM温度系数的电阻，可有效提升系统精度和可靠性。具体参数需参考厂商数据手册中的温度-阻值曲线（如KOA、Vishay等品牌）。
