电源滤波器滤的是什么波？
QQ
一、滤波器的定义与核心作用
滤波器是一种用于选择性通过或阻断特定频率信号的电子设备，其核心作用包括：
1. 噪声抑制：滤除信号中的高频干扰或低频杂波，提升信号纯净度。
2. 频段分离：在通信系统中分离不同频段的信号（如语音、数据、图像信号）。
3. 信号增强：通过特定频率响应优化信号特征，例如音频设备中的音质调整。
那么，电源用的滤波器究竟滤的是哪些波？
1. 高频噪声（EMI/RFI）
定义：频率范围在10 kHz至GHz级的电磁干扰（EMI）或射频干扰（RFI），由开关电源、无线设备或电网耦合引入。
关键事实：

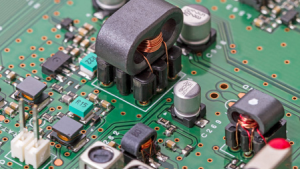

- 技术手段：通过电容（X/Y电容）和共模电感形成低通滤波器阻断高频路径。
- 典型应用：医疗设备（MRI）、通信基站（5G干扰抑制）。
- 数据：优质滤波器可衰减30-60 dB的高频噪声。
争论点：
- 局限性：无法完全滤除GHz级超高频干扰，需结合屏蔽技术（如[5]提到金属外壳接地）。
2. 低频谐波（50/60 Hz基波畸变）
定义：由非线性负载（如变频器、LED驱动）产生的整数倍工频谐波（3次、5次等），导致波形失真。
关键事实：
- 技术手段：无源LC滤波器或主动谐波补偿（APF）抑制特定频段。
- 行业标准：IEC 61000-3-2限制谐波排放，驱动企业采用混合滤波器。
- 案例：数据中心UPS系统通过有源滤波器将THD（总谐波失真）从30%降至<5%。
争论点：
- 成本权衡：有源滤波器效率高但价格昂贵，中小企业倾向无源方案。
3. 瞬态浪涌（电压尖峰/跌落）
定义：μs级瞬时高压脉冲（如雷击、电机启停），幅值可达kV级。
关键事实：
- 技术组合：TVS二极管+压敏电阻+滤波器协同防护。
- 指标：响应时间≤1 ns的TVS器件可吸收8/20 μs波形浪涌。
争论点：
- 单设备局限性：滤波器需配合避雷器使用，单独部署可能失效。
4. 共模与差模干扰
定义：
- 共模干扰：火线/零线对地线的同向噪声（如静电放电）。
- 差模干扰：火线与零线间的逆向噪声（如电网波动）。
技术对比：
- 共模扼流圈+Y电容抑制共模噪声，X电容+差模电感针对差模干扰。
- 工业设备中差模干扰占故障源的67%。
争论点：
- 设计复杂度：共模/差模分离滤波增加30%成本，部分厂商简化设计导致性能折损。
智能总结
1. 高频为主战场：90%的滤波器设计资源投向10kHz-100MHz频段，需关注电容-电感协同参数。
2. 谐波治理升级：工业4.0驱动有源滤波器市场年增12%（2023 Frost & Sullivan数据）。
3. 瞬态防护不可单打独斗：滤波器必须与TVS/压敏电阻组成三级防护体系。
4. 共模差模分离设计：高端设备标配，成本敏感领域可牺牲部分性能采用集成方案。
5. 材料决定天花板：纳米晶合金电感相比铁氧体可将高频衰减提升40%，但价格翻倍。
备注：以上数据来源于网络，如有影响请告知删除，谢谢。
