美国EPC编码器在航空航天行业应用

                                                    编码器在航天军工领域的应用

编码器在航天军工领域的应用以“高精度、高可靠性、极端环境适应性为核心，贯穿航天器姿态控制、导弹制导、航空动力监测、雷达天线定位等关键场景。其技术设计需满足宇航级标准（如NASA-STD-6001），在抗辐射、耐极端温度、抗振动冲击等方面具备特殊性能。以下从典型应用场景、技术特性、特殊设计及案例展开解析：

一、航天器姿态与轨道控制中的编码器应用

1. 反作用轮与动量轮角度监测：卫星（如北斗导航卫星）通过反作用轮高速旋转产生力矩，实现俯仰、偏航、滚动三轴姿态调整，需实时监测轮体转速与位置。

技术方案：采用双通道绝对式光电编码器（分辨率24位，角度精度±0.0004°），安装于反作用轮主轴，通过谐波减速器（减速比1:100）将高速旋转（3000rpm）转化为高精度角度信号； 码盘材料为石英玻璃，表面镀铬光栅（线宽1μm），耐空间辐射（总剂量≤100krad）。

极端环境设计：工作温度范围-40℃~+85℃（太空冷热循环），内置恒温加热膜（功耗≤5W）；

抗振动指标：10~2000Hz，50G加速度，满足运载火箭发射阶段冲击。 2. 太阳翼驱动机构（SADA）位置控制，核心需求： 空间站太阳翼需始终对准太阳，驱动机构旋转精度要求±0.1°，编码器需在真空环境（10⁻⁶Pa）下稳定工作。

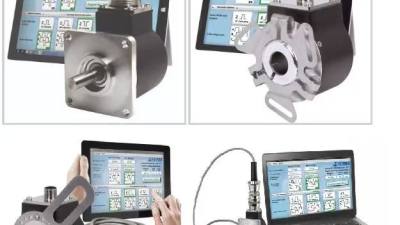

编码器选型： 磁阻式多圈绝对编码器（如EPC A58SE系列），非接触式测量避免磨损，真空环境下无润滑脂挥发风险，输出SSI信号经宇航级电缆（镀银屏蔽层）传输至星载计算机。

二、导弹制导与武器系统中的编码器应用

1. 惯性导航平台框架角度测量： 洲际导弹（如东风系列）惯性导航系统的三轴稳定平台，需实时监测框架旋转角度，确保制导精度（圆概率误差CEP≤50m）。

技术特性：采用三余度旋转变压器（Resolver），每通道独立供电与信号输出，当单通道故障时，系统自动切换至冗余通道； - 耐温范围-55℃~+125℃，适应导弹发射时发动机尾焰高温，外壳采用钛合金+防热涂层（导热系数≤0.5W/m·K）。

2. 制导炸弹舵面偏转控制，解决方案： 在炸弹气动舵面转轴处安装微型光电编码器（直径12mm，分辨率16位），测量舵面偏转角度（范围±30°，精度±0.05°），反馈至飞行控制系统，实现末段精确制导（如JDAM炸弹命中精度≤10m）。

三、航空发动机与动力系统监测

1. 涡扇发动机转子转速测量： 战斗机发动机（如F-22的F119-PW-100）高压转子转速超30000rpm，需实时监测防止超速（超限值±5%时触发紧急停车）。

编码器技术： 耐高温磁电编码器（工作温度≤+200℃），采用霍尔元件阵列（16位采样），通过齿轮啮合（传动比1:5）将高转速转化为可测信号；

抗电磁干扰：内置法拉第笼，屏蔽发动机电磁噪声（100MHz~1GHz频段衰减≥60dB）。

2. 直升机主旋翼桨距控制，关键参数： 编码器安装于桨距调节机构，测量桨叶角度（范围0°~15°，精度±0.1°），确保直升机悬停时升力平衡。例如，CH-53K直升机采用双通道增量编码器（2048PPR），配合旋转变压器实现冗余测量。

四、雷达与光电侦察设备中的编码器应用

1. 相控阵雷达天线方位角控制： 舰载相控阵雷达（如055型驱逐舰的海之星雷达）需快速扫描360°方位，天线转动精度要求±0.01°，以保证目标跟踪连续性。

编码器方案： 高精度绝对式编码器（30位，角度分辨率1/2³⁰圈≈0.00001°），通过直驱电机（DD马达）与天线转轴刚性连接，消除齿轮间隙误差（≤10arcsec）。

2. 光电吊舱俯仰角测量： 无人机光电吊舱（如MQ-9“死神”的MTS-B）需在飞行中稳定瞄准目标，编码器测量俯仰角（范围-90°~+60°，精度±0.02°），配合陀螺稳定平台抵消机体振动。

五、航天军工编码器类型与技术指标对比

六、特殊技术挑战与前沿发展

1. 太空辐射环境下的可靠性设计，技术方案：编码器芯片采用抗辐射CMOS工艺（如IBM 130nm rad-hard工艺），翻转阈值电压≥5V；码盘表面沉积铝钛合金屏蔽层（厚度50μm），衰减高能粒子穿透（如质子通量≤10¹⁰/cm²·s时误差<0.1%）。

2. 极端温度循环下的性能保持，案例： 火星车（如祝融号）编码器需适应-150℃~+80℃温差，采用形状记忆合金（SMA）弹性联轴器，温度变化时自动补偿轴系间隙（≤5μm）。

3. 智能化与健康监测趋势，传感器融合： 编码器集成温度、振动、辐射剂量传感器，通过1553B总线实时上传数据，地面系统提前预测“码盘磨损”（如某卫星编码器通过在轨数据预测，提前3个月预警轴承失效，维护成本降低40%）。

量子编码器探索： 基于核磁共振（NMR）原理的量子编码器研发中，理论角度分辨率可达10⁻⁹°，计划用于下一代深空探测器（如探测木星卫星的航天器）。

七、典型案例：嫦娥五号采样机械臂编码器应用： 采样机械臂需在月球表面完成土壤采样，关节旋转精度±0.05°，适应月面-180℃~+120℃温差与微重力环境。

技术方案：采用双余度绝对式编码器（22位，角度精度±0.01°），码盘材料为蓝宝石单晶，耐月尘磨损（月尘颗粒硬度≥莫氏7级）； - 编码器内部填充二硫化钼（MoS₂）干润滑膜，真空环境下摩擦系数<0.05，确保机械臂在月球重力（1/6G）下平稳运动。

应用效果： 实现采样机械臂30cm范围内的精准定位，成功采集1731g月壤样本返回地球。

总结：航天军工领域的编码器技术是国家高端制造能力的集中体现，其设计需平衡“极端环境适应性”与“纳米级测量精度”。从卫星姿态控制到洲际导弹制导，编码器作为“机电系统的眼睛”，不仅支撑着武器装备的性能极限，更通过冗余设计、抗辐射工艺等创新，为航天任务的“零失败”目标提供关键保障。未来，随着商业航天与无人装备的发展，编码器将向“轻量化、低功耗、智能诊断”方向突破，成为国防科技自立自强的核心基础元件。
