编码器在自动化设备中的应用
编码器在自动化设备中的应用以“精准位置与速度控制”为核心，通过将机械运动转化为电信号，实现设备的自动化、智能化运行。以下从工业自动化、物流仓储、医疗设备等典型领域，解析编码器的应用场景、技术特性及发展趋势：
一、编码器在工业自动化设备中的核心应用
1. 数控机床与加工中心： 编码器安装于机床主轴或进给轴，实时反馈旋转角度与位移量，形成闭环控制。例如，增量式编码器每转输出2000个脉冲，配合滚珠丝杠螺距（5mm），可实现0.0025mm的定位精度（5mm/2000脉冲=0.0025mm/脉冲）。
应用示例： 立式加工中心在铣削模具时，X轴伺服电机轴端的绝对式编码器持续输出位置信号，当控制器检测到实际位置与程序设定偏差超过0.01mm时，自动调整电机转速补偿误差。 机床主轴编码器与伺服系统连接图：编码器（如17位绝对式）直接安装于主轴后端，通过联轴器同步旋转，输出的格雷码信号经驱动器处理后，与PLC程序指令比对（如“目标位置30000脉冲，当前29995脉冲，需补5脉冲”）。
2. 工业机器人关节定位原理： 每个机器人关节均安装编码器，测量关节旋转角度，实现末端执行器的精准定位。例如，6轴工业机器人的第2关节使用多圈绝对式编码器，可记录0~360°×4096圈的位置，确保重复定位精度≤±0.02mm。 应用示例： 焊接机器人在焊接汽车底盘时，通过各关节编码器的协同反馈，控制焊枪沿焊缝轨迹运动，当某关节编码器检测到角度偏差（如目标角度45°，实际45.1°），控制器立即调整相邻关节角度补偿误差。
机器人关节编码器安装示意图：谐波减速器输出轴与编码器同轴连接，码盘随关节转动，光电发射接收对管产生脉冲序列（如每1°输出100脉冲），经差分电路传输至控制器。
3. 自动化生产线输送系统： 编码器监测输送带速度与位移，实现物料分拣、定位停靠。例如，在快递分拣线上，增量式编码器安装于从动辊轴，通过脉冲计数计算输送带运行距离（如辊径0.5m，每转1000脉冲，1脉冲=π×0.5m/1000≈1.57mm），当包裹到达指定分拣口时，系统触发推板动作。 应用示例： 食品生产线的饼干分拣设备中，编码器实时监测输送带速度，当检测到速度波动（如从2m/s降至1.8m/s），系统自动调整分拣推杆的触发时间，避免饼干堆叠错误。
输送带编码器与分拣控制逻辑：编码器脉冲频率（如1000Hz对应2m/s）→PLC计算当前位置（如“已运行10000脉冲=15.7m”）→到达分拣口坐标（16m）时输出高电平信号，驱动气缸推板。

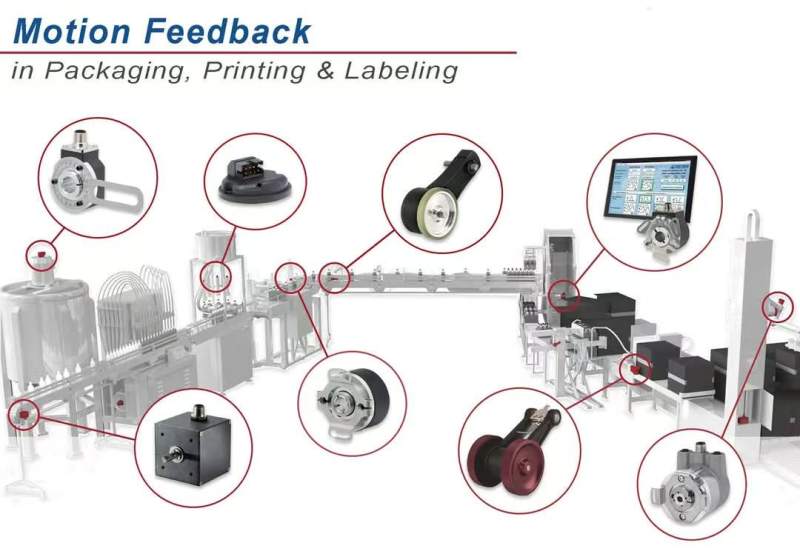

4. 包装机械张力控制： 编码器测量放卷辊与收卷辊的转速，通过闭环控制维持包装材料张力恒定。例如，当放卷辊直径减小导致转速升高时，编码器反馈脉冲频率增加，系统自动增大放卷电机扭矩，避免材料撕裂（张力控制精度±5N）。 应用示例： 塑料袋制袋机在生产过程中，收卷辊轴端的磁电编码器实时监测转速，当材料厚度变化导致张力波动时，编码器信号驱动伺服电机调整收卷速度，确保袋长误差≤±1mm。
包装机张力控制编码器布局：放卷辊（编码器A）与收卷辊（编码器B）分别监测转速，控制器根据两者脉冲差值（如A=1000rpm，B=1005rpm）计算张力偏差，输出电流信号（4~20mA）调节制动器扭矩。
二、编码器在特殊自动化设备中的应用
1. 物流仓储AGV（自动导引车）： 编码器配合陀螺仪测量AGV驱动轮转速与转向角度，实现路径跟踪。例如，差速驱动AGV的左右轮各装一个增量式编码器，通过脉冲差计算转向半径（如左轮1000脉冲，右轮800脉冲，转向半径=车宽×(1000+800)/(1000-800)）。
应用示例： 仓库分拣AGV在行驶过程中，编码器实时监测轮子转速，当检测到地面打滑（脉冲数突然减少），系统自动降低电机功率并报警，避免货物倾倒。
2. 医疗CT扫描仪旋转控制： 绝对式编码器安装于CT机架旋转轴，精确记录X射线管的角度位置（分辨率达0.001°），确保断层扫描图像的拼接精度。例如，360°扫描时，编码器每0.1°输出一个位置信号，配合探测器数据生成高分辨率影像。

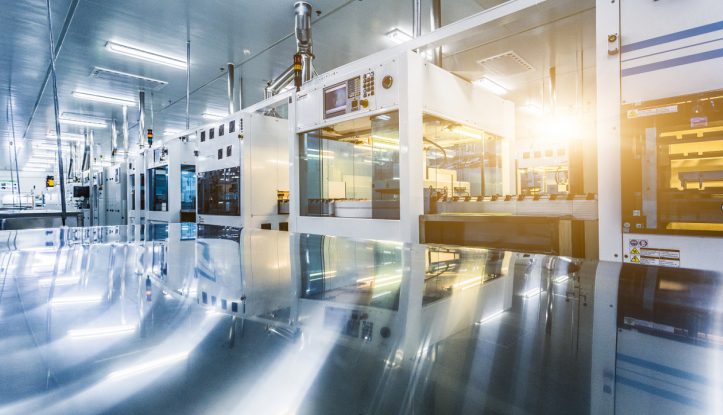

3. 半导体晶圆搬运机械臂： 使用高精度磁栅编码器（分辨率0.1μm）测量机械臂位移，避免静电干扰与粉尘污染。例如，晶圆搬运时，编码器实时反馈Z轴升降高度，控制吸盘与晶圆的距离在0.5mm±0.01mm范围内，防止碰撞损伤。
三、编码器类型与自动化设备适配特性
| 编码器类型 | 技术特点 | 典型应用设备 | 核心优势 |
| 增量式编码器 | 成本低，适合速度监测与相对定位 | 普通输送带、包装机放卷辊 | 性价比高，响应频率可达 1MHz |
| 绝对式编码器 | 断电保留位置，多圈测量范围 | 工业机器人、CT 扫描仪 | 无需回零校准，定位精度≤±0.001° |
| 磁电编码器 | 抗振动、耐粉尘，适应恶劣工业环境 | 数控机床主轴、AGV 驱动轮 | 防护等级 IP67，工作温度 - 40℃~+100℃ |
| 光电编码器 | 高精度（分辨率可达 1/17 位），响应速度快 | 半导体设备、医疗影像设备 | 角度测量误差 <±0.0005° |
| 霍尔编码器 | 结构简单，抗电磁干扰能力强 | 电机转速监测、简单机械定位 | 成本极低，寿命达 10 万小时以上 |
四、技术挑战与前沿发展趋势
1. 工业环境适应性挑战：高温（如冶金设备>200℃）、强电磁干扰（如变频器附近）可能导致编码器信号失真。
方案： - 采用耐高温编码器（如使用陶瓷码盘，工作温度-50℃~+250℃）； - 信号传输采用双绞屏蔽线+差分编码（如RS422接口），抗干扰能力提升80%。
2. 高精度与小型化需求，趋势
多传感器融合：编码器与激光雷达、视觉相机集成，实现“位置+环境”同步感知（如AGV通过编码器+视觉识别修正定位误差）；
芯片级编码器：MEMS技术将编码器集成至芯片（尺寸<1mm³），用于微型机器人关节控制；
AI智能诊断：编码器内置机器学习算法，实时分析振动、温度数据，预测轴承磨损（如剩余寿命预警误差<5%）。
五、总结
编码器作为自动化设备的“神经末梢”，通过精准测量机械运动参数，为工业机器人、数控机床等设备提供关键反馈，其技术演进（如高精度、抗恶劣环境、智能化）直接推动自动化向“柔性化、无人化”发展。在半导体、医疗等高端领域，编码器的分辨率与可靠性已成为设备性能的核心指标，而在通用工业场景中，低成本与易维护性则是规模化应用的关键。
