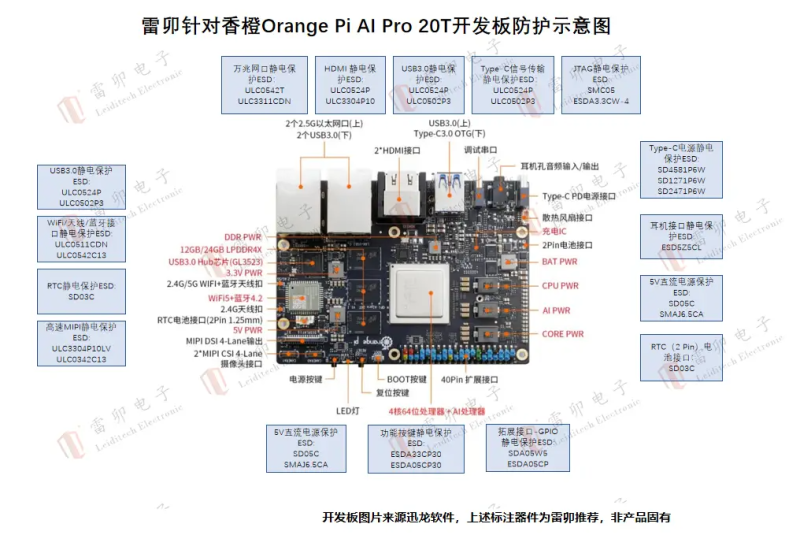

雷卯针对香橙派Orange Pi AI Pro 20T开发板防雷防静电方案
雷卯电子
一、应用场景
教育、机器人、无人机、图像分析、视频推理计算
二、功能概述
2.1 核心处理器
搭载 昇腾 AI 处理器，集成 4 核 64 位 Arm 处理器 + 专用 AI 处理器，协同支撑算力与通用计算。
2.2 AI 算力
· 半精度（FP16）：10 TFLOPS
· 整数精度（INT8）：20 TOPS
2.3 内存与存储
· 内存：LPDDR4X ，可选 12GB / 24GB 容量；
· 存储：
o 板载 32MB SPI Flash（程序引导）；
o Micro SD 卡插槽（外接扩展）；
o eMMC 插座（外接 eMMC 模块）；
o M.2 M-Key 接口（支持 2280 规格 NVMe SSD 或 SATA SSD）。
2.4 网络连接
· 以太网：2 个 PCIe 2.5G 网口（RTL8125BG） ，突破千兆带宽；
· Wi-Fi + 蓝牙：
o 双频（2.4G/5G）Wi-Fi + BT4.2 ；
o 模组：欧智通 6221BUUC 。
2.5 扩展接口（核心功能）
· USB：3 个 USB3.0 Host 接口 + 1 个 Type-C USB3.0 OTG 接口 ；
· 摄像头：2 个 MIPI CSI 4 Lane 接口（图像采集）；
· 显示：2 个 HDMI 接口 + 1 个 MIPI DSI 4 Lane 接口（屏幕扩展）；
· 音频：1 个 3.5mm 耳机孔（支持音频输入 / 输出） + 2 路 HDMI 音频输出 。
三、扩展与外设
3.1 40 pin 扩展口
支持 UART、I2C、SPI、PWM、GPIO 信号扩展，适配自定义硬件。
3.2 控制接口
· 按键：复位键 + 关机键 + 升级按键（刷机模式）；
· 拨码开关：控制 SD 卡、eMMC、SSD 启动优先级。
3.3 供电与散热
· 电源：Type-C 接口，兼容 20V PD-65W 适配器 ；
· 风扇接口：4pin（1.0mm 间距），支持 12V 风扇 + PWM 调速 ；
· 电池接口：2pin（2.54mm 间距），适配 3 串电池 + 快充 。
3.4 辅助接口
· RTC：2pin（1.25mm 间距），外接 RTC 电池；
· 调试串口：复用 Type-C USB 接口 ，支持硬件调试；
· LED 灯：电源指示灯 + 软件可控指示灯（状态反馈）。
3.5 系统与规格
· 操作系统：Ubuntu 22.04、openEuler 22.03 ；
· 外观：尺寸 115×83mm ，重量 120g 。
雷卯专心为您解决防雷防静电的问题，有免费实验室供检测。开发板资料转自深圳迅龙软件。谢谢！
