Elesa+Ganter分度销强度计算技术解析

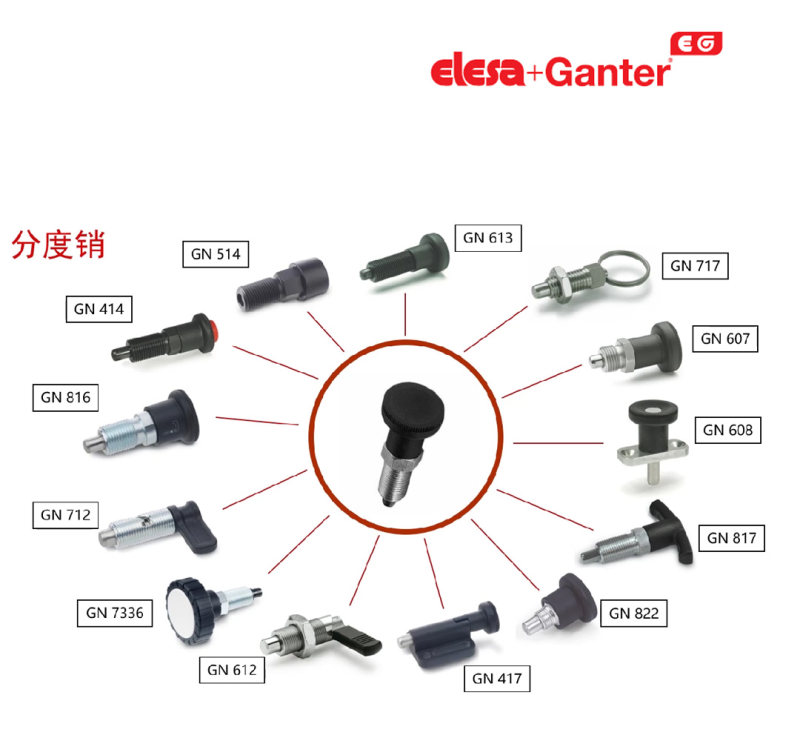

在机械设计的世界里，分度销或许只是一个小部件，但它的强度与可靠性往往决定了整个设备的命运。Elesa Ganter提供的技术文档详细阐述了分度销在剪切载荷和弯曲载荷下的计算方法，并附有材料参数、安全系数及实用数据表。以下为具体分析：

一、剪切载荷计算

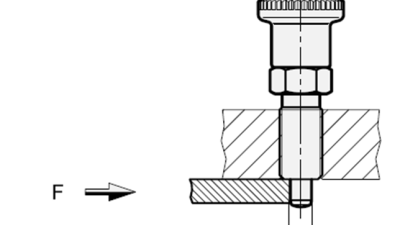

1、适用条件

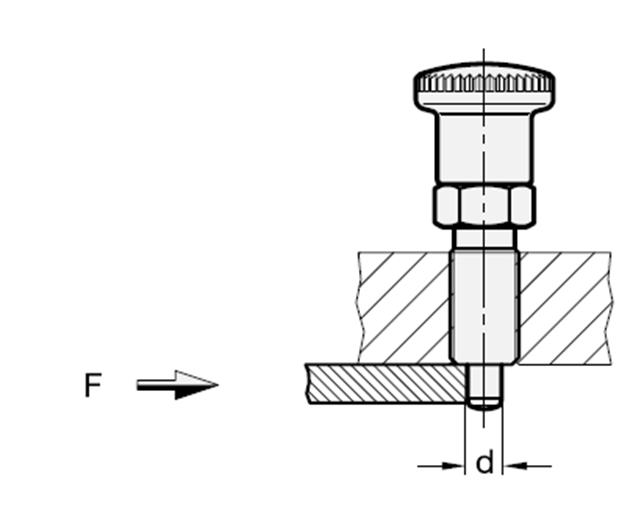

当分度销与定位孔之间的间隙极小（近似刚性连接）时，载荷可简化为纯剪切作用。但实际应用中，由于装配间隙或变形，通常需进一步校核弯曲载荷。

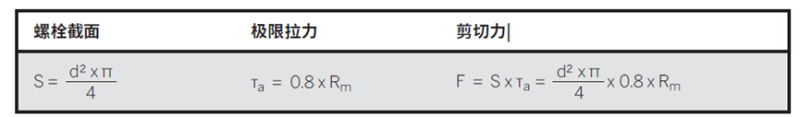

2、剪切力

3、材料特性

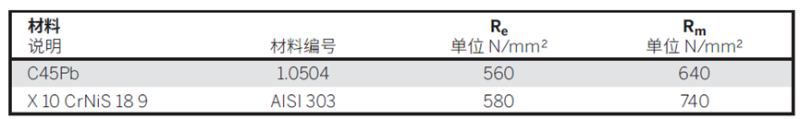

下表所示拉伸强度（Rm）和屈服强度或条件屈服强度（Re/Rp0.2）为拉伸试样按照

DIN 50125-B6-30标准进行拉伸试验后得到的测定值。这些测试数据构成了此处给出的承载明细的基础。

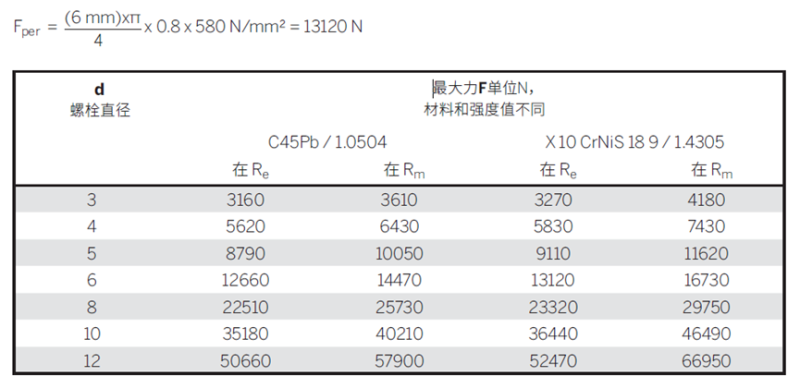

4、计算实例

示例

不锈钢制，螺栓直径为6mm的分度销，屈服极限Re=580 N/mm²，为防永久形变，计算所允许的最大剪切应力。

二、弯曲载荷计算

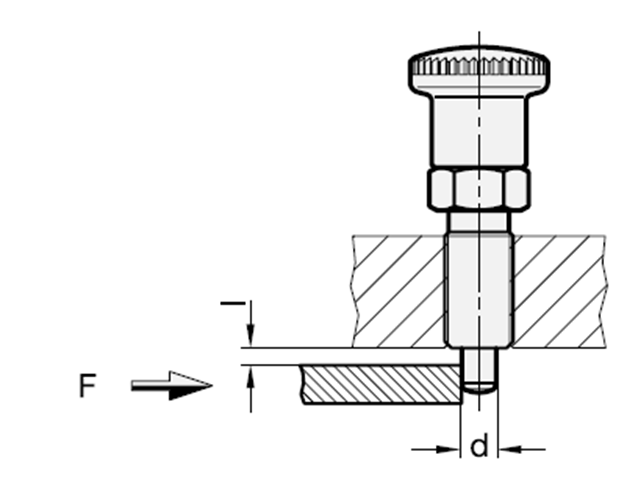

1. 适用条件

当分度销与孔存在间隙或非刚性固定时，需考虑悬臂梁弯曲效应，失效模式为弯曲应力超限。

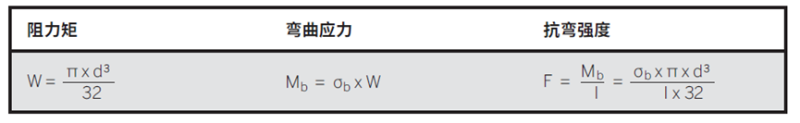

2、计算公式

3. 材料参数示例

下表所示拉伸强度（Rm）和屈服强度或条件屈服强度（Re/Rp 0.2）为拉伸试样按照DIN 50125-B6-30标准进行拉伸试验后得到的测定值。这些测试数据构成了此处给出的承载明细的基础。

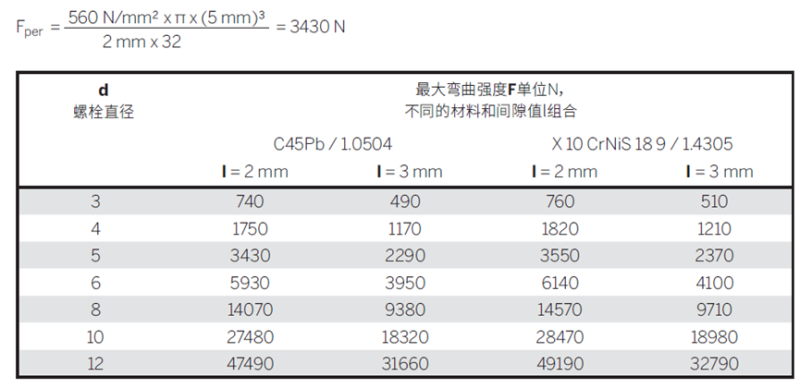

4、计算实例

示例

钢制分度销，其螺栓直径为5mm，屈服极限为Re = 560 N/mm2，为防永久形变，计算所允许的最大抗弯强度：

Elesa+Ganter 通过材料科学、工艺创新与工程经验的结合，确保分度销在力学性能、环境适应性和寿命上的卓越表现。其技术文档不仅提供计算工具，更隐含了对材料微观特性与宏观应用的深度理解，机械工程师在设计中可以充分借鉴。
