矽典微ONELAB开发系列：为毫米波算法开发者打造的全栈工具链
想在毫米波感知上快速出产品？还是想从底层打造自己的算法？
矽典微三个产品线一次给够：SoC芯片、EZ-XENSOR参考设计、ONELAB开发套件。
前两者帮助用户跳过射频和算法细节，直接获得感知结果；而ONELAB套件则把原始数据和硬件控制权交给你，自由实现自己的算法。
选择开发板之前，先明确三个问题
同一个开发板，A开发者可以写存在检测，B开发者可以写手势识别，C开发者可以写呼吸监测。因此，选板之前应先问自己：
1. 我要开发什么类型的算法？
静态检测（存在/静卧/呼吸）
动态跟踪（轨迹/速度）
微动识别（手势/触发）
高精度定位（多目标/角度）
2. 我需要什么水平的射频性能？
检测距离（近场≤3m / 中场3-8m / 远场≥8m）
视场角（宽角/窄角）
角分辨率（是否需要区分多目标）
3. 我的开发阶段和目标是什么？
算法原型验证→选通用型号先跑通流程
特定外形产品原型→按尺寸/天线选型
性能极限测试→选高增益、大带宽型号
明确了这些，就可以在ONELAB的DEV开发板系列和EVB评估板系列中精准匹配。
DEV开发套件：开放硬件与固件，支持自定义算法
DEV系列是ONELAB开发套件的核心之一。它不只是一款硬件板，而是一套完整的“算法实验室”。
硬件配置：搭载矽典微不同规格的毫米波SoC，覆盖1T1R、1T2R到多发多收系列，并提供多种尺寸版本（方形、条形、极小尺寸等），适配多样化的原型设计。
软件开放：与预置算法的Xen参考板不同，DEV系列并不提供完整的功能固件，而是开放硬件接口和底层固件工程。开发者可以基于透传固件工程包，直接获取原始雷达中频数据（I/Q数据），并在板载MCU或外部处理器上自行编写信号处理流程——从数据获取到目标检测、测速、跟踪，完全由你掌控。
DEV开发板系列 适合谁用？
主要面向【高校教学实验】【自定义产品原型开发】【构建差异化知识产权的团队】
用于算法验证、灵活开发及原型落地前的全流程打磨。

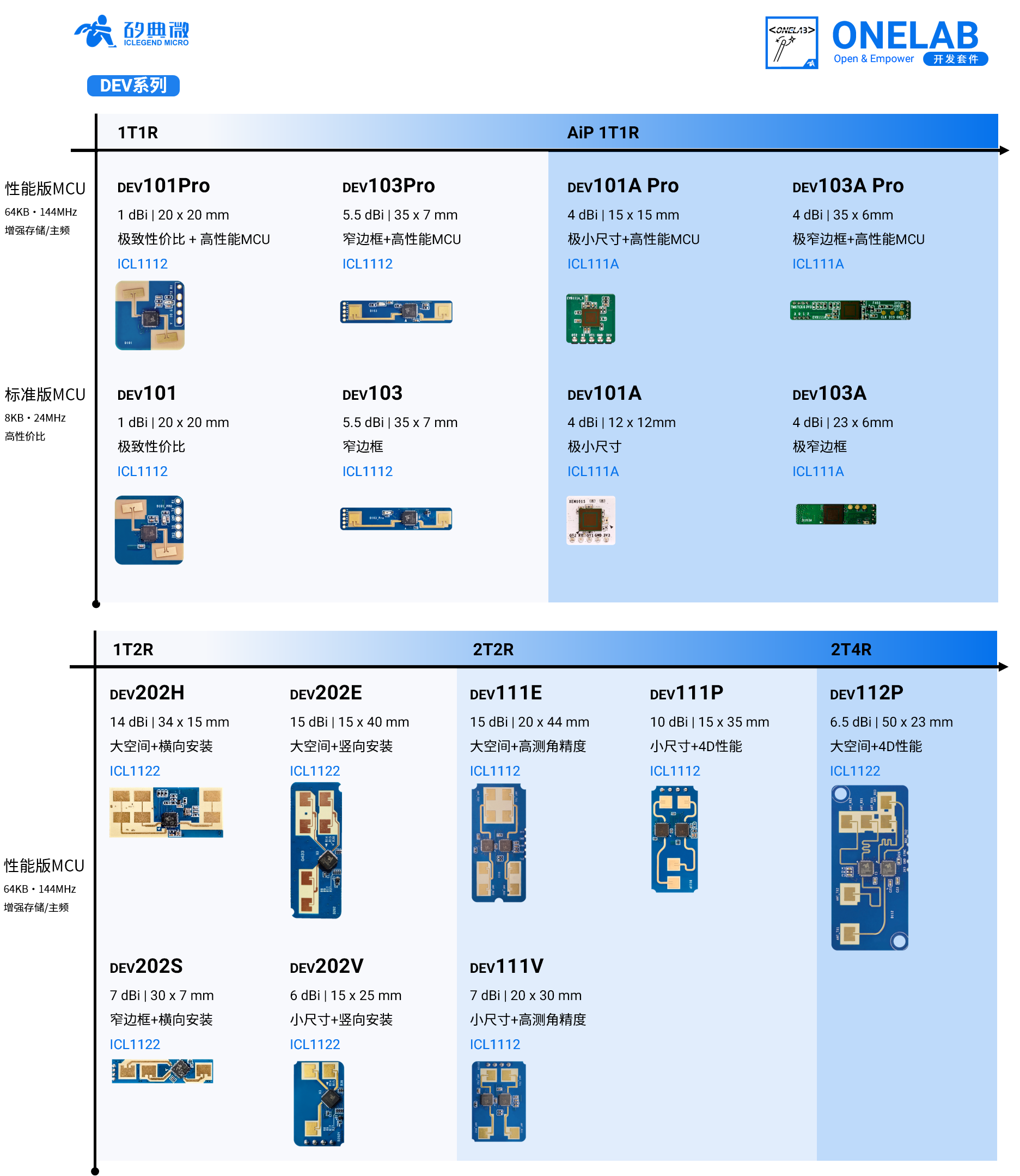

DEV开发套件系列选型表
EVB评估板：专业级验证，为系统集成铺路
如果说DEV是为“创造”而生，那么EVB评估板就是为“确认”而设。
EVB评估板是专业级毫米波评估板，用于系统级验证与算法研究。其硬件配置侧重完整性能评估——通常搭载1T2R SoC，接口更全面，并引出所有关键的射频测试点。配套文档包括芯片规格书、应用说明、用户手册、原理图、天线罩设计指南等。
当你在选型阶段需要确认某款矽典微传感器SoC是否满足系统指标（发射功率、接收灵敏度、功耗等）时，EVB是最直接的验证工具。可以通过频谱仪、信号源等仪器测量射频性能，也可以运行EVB系列内置的算法接口示例，评估检测距离和精度。
DEV开发板系列 适合谁用？
【专业雷达工程师】【科研人员】
用于芯片性能研究、算法评估及系统集成前的最后把关。
配套开发工具：贯穿DEV与EVB的软件支持
一套工具链，覆盖从验证到创新的全路径。
ONELAB套件由DEV开发板（深度算法开发）、EVB评估板（芯片性能验证）和开发工具（调试与数据可视化） 组成，帮助开发者在不同阶段平滑切换。
无论你是希望发表学术论文的博士生，还是正在构建下一代智能传感器的产品团队，ONELAB都能帮助你的开发在毫米波感知的底层站稳脚跟。
全套产品已在矽典微官网及芯选商城开售，欢迎访问获取详细资料。
