得尔堡JRS/JZH编码器在离子清洗设备中的应用解析及参数对比
得尔堡 JRS（实心轴）与 JZH（盲孔）系列增量式编码器，凭借高分辨率、强抗干扰、高防护、洁净室适配等特性，成为离子清洗设备（等离子 / 真空清洗）中运动控制、精准定位、速度闭环的理想选择。以下从设备需求、编码器特性、应用场景、选型与安装四方面详细解析。
一、离子清洗设备的编码器核心需求
离子清洗（等离子 / 真空清洗）属半导体、电子、光学精密制程，对编码器有严苛要求：
高精度定位：腔体门、载台、电极、喷枪的微米级位移 / 角度控制，保证清洗均匀性。
强抗干扰：耐受等离子放电、高压、强电磁干扰（EMI），信号稳定不丢脉冲。
高防护：防尘、防腐蚀气体、防微颗粒，适配Class 100 洁净室、真空 / 负压环境。
高可靠：连续 24h 运行、宽温、耐振动，少维护。
信号适配：差分长线驱动（如 RS422），长距传输稳定。
二、得尔堡 JRS/JZH 编码器核心参数（适配离子清洗）

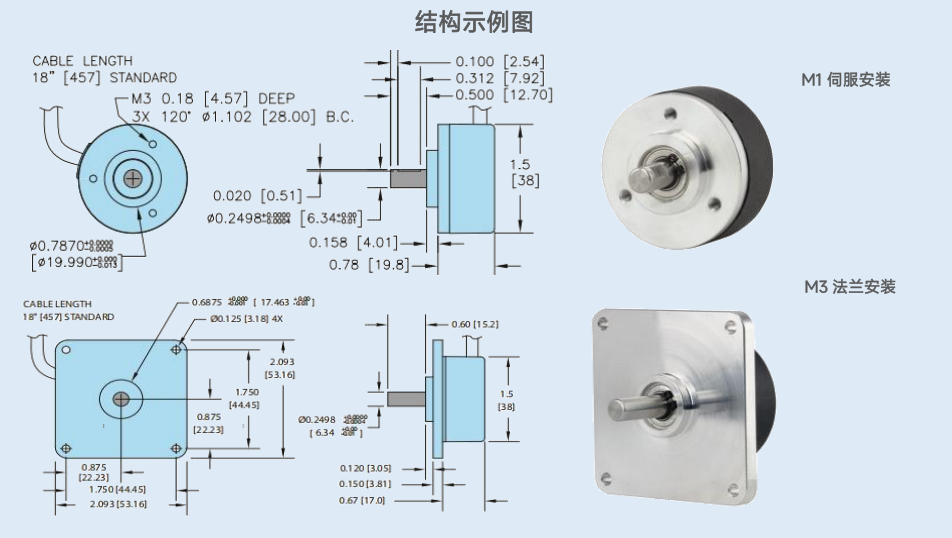

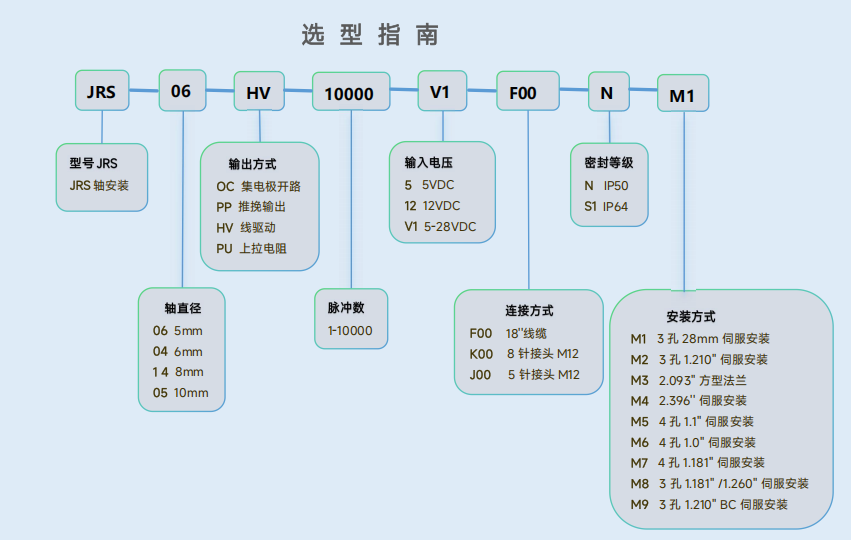

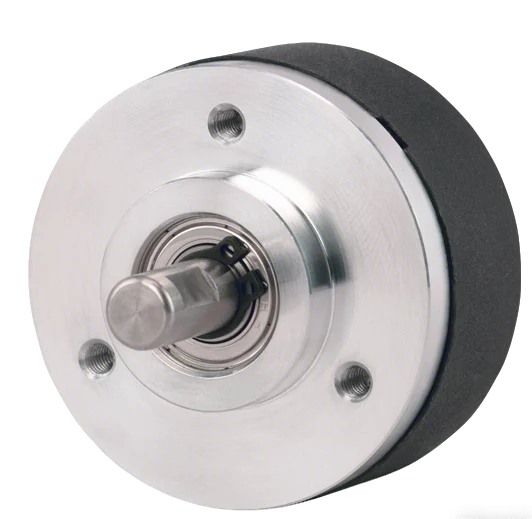

1. JRS 系列（实心轴，标准法兰）
类型：光电增量式（A/B/Z+UVW 可选）
外径：φ38mm，实心轴（φ5/6/8/10mm）
分辨率：1~10000 PPR
信号：差动线输出、NPN集电极开路输出，推拉输出、上拉电阻输出可选，抗干扰强，支持 UVW（伺服换向）
防护：IP64~IP65（防尘防溅）
环境：-20℃~+120℃；抗震80g
特点：实心轴、法兰安装，刚性强、精度稳，适配载台、电极直线 / 旋转传动

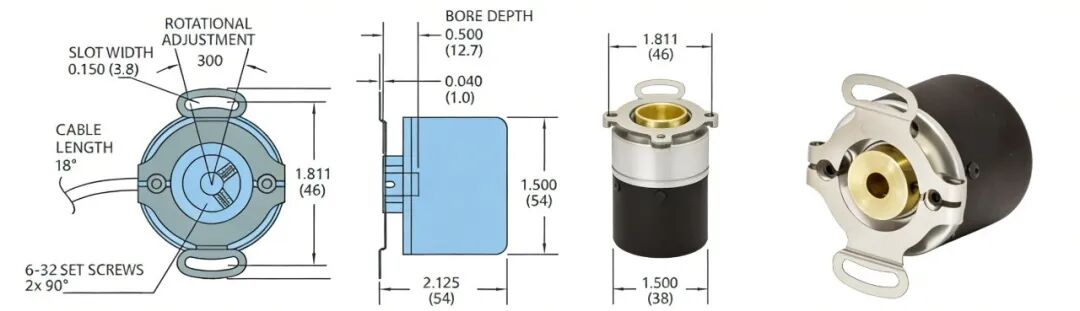

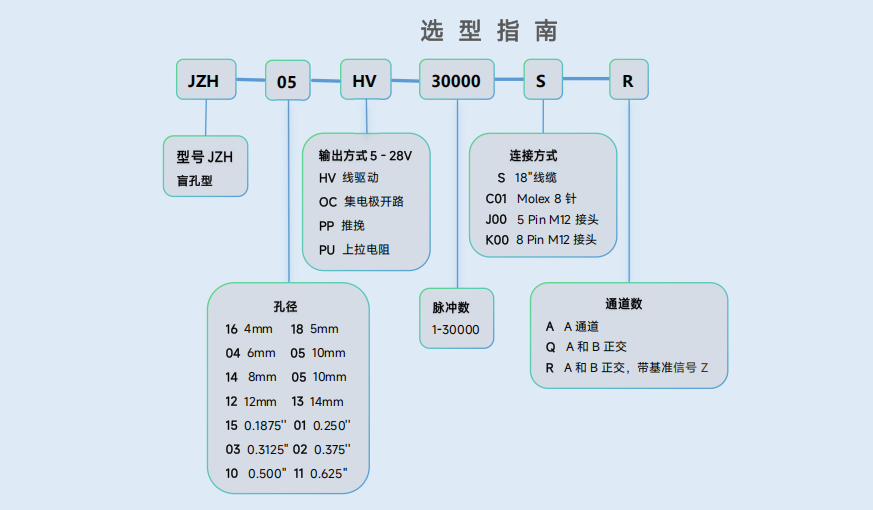

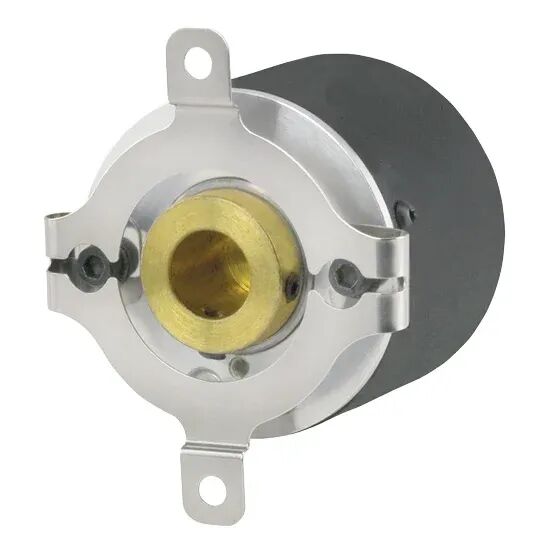

2. JZH 系列（通孔 / 盲孔，伺服 / 紧凑安装）
类型：光电增量式（A/B/Z）
结构：通孔 / 盲孔（φ4~14mm），直径（≤38mm）
分辨率：1~30000 PPR
信号：差动线输出、NPN集电极开路输出，推拉输出、上拉电阻输出可选，抗干扰强
防护：IP64，洁净室友好
环境：-0℃~+100℃；耐振动
特点：通孔后装、紧凑、同心度高
三、在离子清洗设备中的典型应用
1. 晶圆 / 工件载台（XYθ 轴）——JRS 主推
功能：精密进给、定位、扫描，保证均匀清洗
方案：
X/Y 轴：JRS（实心轴）+ 直线导轨 / 丝杠
θ 轴：JZH（通孔）+ 旋转平台
优势：
10000 PPR → 单脉冲0.5μm级位移分辨率
差分 + Opto ASIC → 高压等离子环境零丢脉冲
IP65 + 无粉尘 → 适配洁净真空腔体
2. 腔体门 / 真空阀旋转控制 ——JZH 主推
功能：开关定位、角度闭环、密封控制
方案：JZH 通孔直接装驱动轴，后装免对接
优势：超薄、高同心、耐振动，适配频繁开关、真空密封
3. 等离子喷枪 / 电极运动 ——JRS/JZH 通用
功能：高度 / 角度闭环、距离控制
方案：
直线升降：JRS + 丝杆
旋转摆角：JZH + 伺服
优势：高响应、抗干扰，保证放电稳定、清洗均匀
4. 传送辊 / 卷对卷（R2R）线速度闭环 ——JRS
功能：稳速、张力控制、防跑偏
方案：JRS 实心轴装辊轴端
优势：高刚性、长寿命，适配连续生产
四、选型与安装要点（离子清洗专用）
1. 选型表
应用场景 | 推荐型号 | 关键参数 | 理由 |
XY 精密载台 | JRS-5000/6000 | 5000~10000 PPR, IP65 | 实心轴、高刚性、定位稳 |
θ 轴 / 旋转平台 | JZH-5000/10000 | 5000~10000 PPR, 通孔 | 紧凑、后装、同心度高 |
腔体门 / 真空阀 | JRS | UVW 可选 | 伺服适配、耐振动 |
喷枪 / 电极升降 | JRS/JZH | 差分输出，IP64 | 抗干扰、防护强 |
传送辊 / 线速度 | JRS | 2500~5000 PPR | 长寿命、稳速 |
2. 安装与抗干扰（关键）
机械：
JRS：法兰固定、柔性联轴节，减偏心振动
JZH：通孔抱夹、同心校准，避免径向载荷
电气：
差动线输出、NPN集电极开路输出，推拉输出、上拉电阻输出、双绞屏蔽、单端接地
远离高压电极、等离子源
环境：
腔体内部选IP65 + 密封；外部选IP64
温度超 85℃时选高温0-100℃
五、总结
JRS（实心轴）：载台、直线传动、高刚性场景首选，定位稳、耐振动。
JZH（盲孔）：伺服后装、旋转轴、紧凑空间首选，安装便捷、同心度高。 两者共同满足离子清洗高精度、强抗干扰、高防护、高可靠的核心需求，是半导体 / 电子级离子清洗设备的国产高性价比替代方案。
