3轴13位加速度传感器 ADXL345BCCZ-RL7 —— ADI推出的高集成度运动感知解决方案

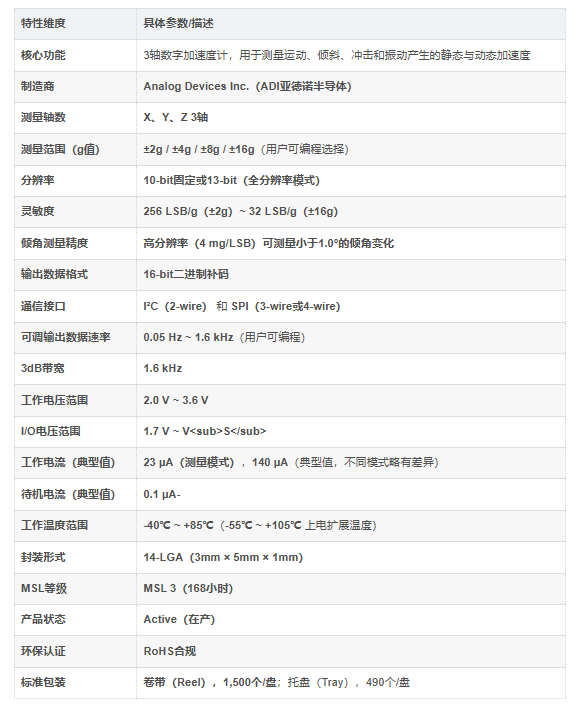

ADXL345BCCZ-RL7是由Analog Devices Inc.（ADI）推出的一款低功耗、小型化3轴数字加速度计，采用先进的MEMS制造工艺，集成在14-LGA封装（3mm × 5mm × 1mm）中，提供±16g量程选项、13位分辨率及多种智能片上功能，支持I²C与SPI标准接口。该器件适用于对功耗、体积与精度有高要求的消费电子、医疗设备、工业监控和物联网终端等广泛领域。

核心功能与技术优势详解

ADXL345BCCZ-RL7集成了宽动态范围、高分辨率、低功耗和多种智能检测功能，为各类运动感知场景提供可靠的数据采集能力。无论静态倾角测量还是动态冲击监测，该传感器均能实现精准输出。

1. 高精度3轴加速度测量

该器件支持±2g、±4g、±8g和±16g四档可编程量程，适应不同应用场景下的测量需求。13位有效分辨率配合4 mg/LSB灵敏度，可实现小于1.0°的倾角检测精度。同时，传感器能够同时检测重力与动态加速度，适用于高精度姿态控制与运动识别。

2. 超低功耗设计

在多种工作模式下，ADXL345BCCZ-RL7均表现出色的功耗性能。在测量模式下，其功耗可低至23 µA；待机模式下仅为0.1 µA，适合电池供电设备使用。此外，其智能电源管理机制能通过阈值感应和运动检测在低功耗状态下持续工作，仅在触发事件时唤醒主控系统。

3. 多功能片上检测

传感器内置活动/非活动检测、敲击检测（单击/双击）及自由落体检测功能，所有事件均可映射至两个独立的中断输出引脚。这种设计减少了主机处理器的轮询频率，提高了系统的响应效率，尤其适用于需要快速响应运动事件的电池供电设备。

4. 集成32级FIFO缓冲器

ADXL345BCCZ-RL7配备32级先进先出（FIFO）缓冲器，可存储多个数据点，支持批量读取操作。这一特性不仅减少了主机对传感器的频繁访问，还能优化系统功耗，提升数据采集效率。

5. 多协议数字接口与可编程设置

该器件兼容I²C和SPI两种数字通信接口，输出数据格式为16位二进制补码，便于系统处理。用户可根据需求调节输出数据速率（ODR）和带宽，实现最佳的性能与功耗平衡。

6. 超小型封装与高可靠性

采用14-LGA封装，ADXL345BCCZ-RL7体积小巧（3mm × 5mm × 1mm），重量仅约30 mg，非常适合空间受限的可穿戴设备及物联网终端。同时，其抗冲击能力达到10,000 g，工作温度范围为-40℃至+85℃，满足工业与户外环境的可靠性要求。

7. 军用与航空航天扩展型号

为满足高可靠性与极端环境需求，ADI还提供ADXL345-EP型号，适用于防务、航天等高可靠性领域，符合AQEC标准，适用于极端温度与高振动环境。

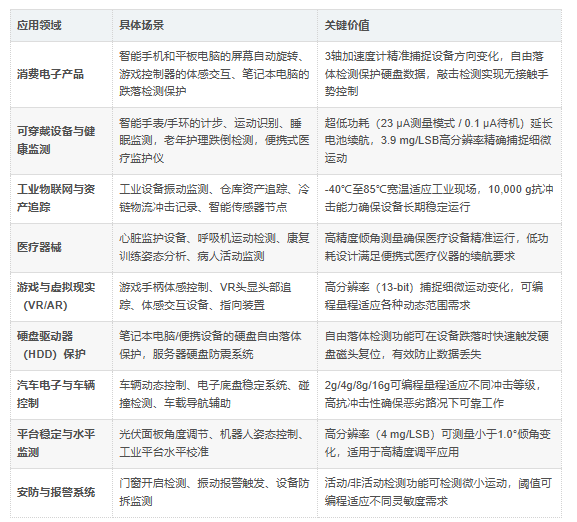

主要应用领域

凭借其高性能与多功能特性，ADXL345BCCZ-RL7广泛应用于：

  • 智能手机与平板电脑：屏幕旋转、手势识别、健康管理
  • 可穿戴设备与医疗监护：跌倒检测、运动追踪、计步功能
  • VR/AR设备：体感输入、头部姿态跟踪
  • 工业监控与资产追踪：设备振动分析、资产定位
  • HDD防震保护：跌落检测与数据保护
  • 汽车电子系统：车身动态控制、导航姿态辅助
  • 智能家居与安防系统：门窗检测、振动报警

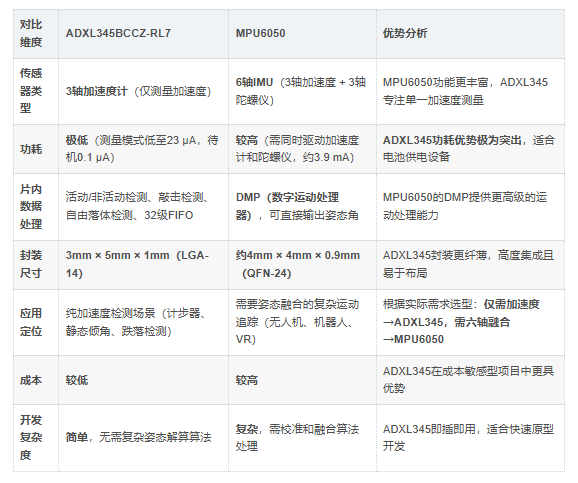

与MPU6050的对比分析

在选择运动传感器时，ADXL345BCCZ-RL7常被与InvenSense（现为TDK子公司）的MPU6050进行比较。两者虽然均用于运动感知，但在功能配置、应用场景和集成复杂度方面各有侧重。ADXL345更专注于低功耗、高集成度的三轴加速度测量，而MPU6050则在六轴惯性测量单元（IMU）上表现更全面。

为何选择ADXL345BCCZ-RL7？

  • 高分辨率 + 可编程量程：13位精度配合±16g测量范围，实现高精度运动感知，适用于静态与动态场景。
  • 超低功耗 + 极长续航：23 µA测量功耗，0.1 µA待机电流，适用于电池供电设备。
  • 智能检测 + FIFO优化：片上运动检测与FIFO缓存机制，显著降低主控负载。
  • 双接口 + 可调带宽：支持I²C和SPI，可调ODR与带宽，系统集成灵活。
  • 微型封装 + 高抗冲击：3×5mm LGA封装与10,000g抗冲击能力，满足高可靠性与紧凑设计需求。

典型应用示例

  • 智能手机与平板电脑：屏幕自动旋转、计步、手势识别
  • 可穿戴设备：健康监测、运动追踪、跌倒检测
  • 游戏与虚拟现实：体感控制器、VR头显姿态跟踪
  • 工业物联网：设备振动分析、资产定位与运输监测
  • 硬盘保护：笔记本电脑自由落体检测
  • 汽车电子：车辆动态控制、电子稳定系统
  • 安防与智能家居：门窗检测、振动报警
