基于物联网的实验设备运行状态远程监测与预警系统

基于物联网的实验设备运行状态远程监测与预警系统

在高校实验室中，传统依赖人工巡检和事后维修的设备管理模式，往往导致监测延迟、缺乏预警机制，增加了设备非计划性停机和安全风险，限制了实验室向智能化、高效安全方向的发展。

为解决上述问题，研究人员基于物联网与云计算技术，结合嵌入式感知、无线通信及云平台架构，构建了一套以STM32F407为核心处理器、依托机智云平台的远程监测与预警系统。该系统通过WiFi实现数据采集与传输，并在云端完成数据处理与分析，具备实时监测、历史数据追溯和多级阈值预警等多项功能。其结构紧凑、成本低廉，为智慧实验室建设提供了切实可行的技术路径。

系统总体设计

为实现对实验设备运行状态的远程、实时及智能化监测，该系统遵循“感知—传输—应用”的物联网标准架构。

感知层作为系统的终端，负责采集实验设备的关键运行参数，如电压、电流、温度与振动等。该部分以STM32F407微控制器为核心，控制各类传感器模块，实现模拟信号的数字化转换及初步滤波处理。

传输层承担数据从感知层向云平台的可靠传输任务。系统选用ESP8266 WiFi模块，利用其内建的TCP/IP协议栈，通过MQTT协议与云端平台建立长连接，从而实现低功耗、高效率的数据传输。

应用层部署在机智云平台，是系统的功能核心。此层负责数据的解析、存储与分析，并开发了配套的手机APP，为用户提供实时数据显示、历史趋势分析、阈值设置及超限预警等服务。

系统硬件设计

为实现实验设备运行参数的精确采集与稳定传输，系统硬件围绕STM32F407主控芯片进行构建，主要模块包括信号采集、主控处理、人机交互与无线通信部分。硬件整体架构如下图所示。

主控制器模块

系统以STM32F407作为核心控制器，该芯片基于ARM Cortex-M4内核，具有高性能计算能力和多通道高精度ADC，支持模拟信号的精准采集，并配备丰富的I/O接口和外设资源，为各模块协同运行提供稳定支持。

信号采集与调理模块

为实现对实验设备电压的精确监测，系统采用高精度电阻分压电路，将信号调节至STM32F407的AD输入范围内（0～3.3 V），再通过其12位ADC进行数字化处理，确保采集精度。

无线通信模块

为实现远程数据上传和双向通信，系统选用ESP8266系列WiFi模块（例如ESP-01s）。该模块支持IEEE 802.11 b/g/n标准，并通过UART接口与STM32F407通信。数据以JSON格式上传至机智云平台，同时接收云端下发的控制指令。

人机交互与指示模块

系统设计了多层级人机交互模块，以满足本地与远程监控需求。本地通过TFT-LCD彩色显示屏实时显示电压值、网络状态及运行日志；同时，系统集成LED指示灯和蜂鸣器，用于状态提示和异常报警。远程方面，用户可通过手机APP查看实时与历史数据，并接收预警信息。各模块在STM32F407调度下协同工作，构建完整的硬件平台。

系统软件设计

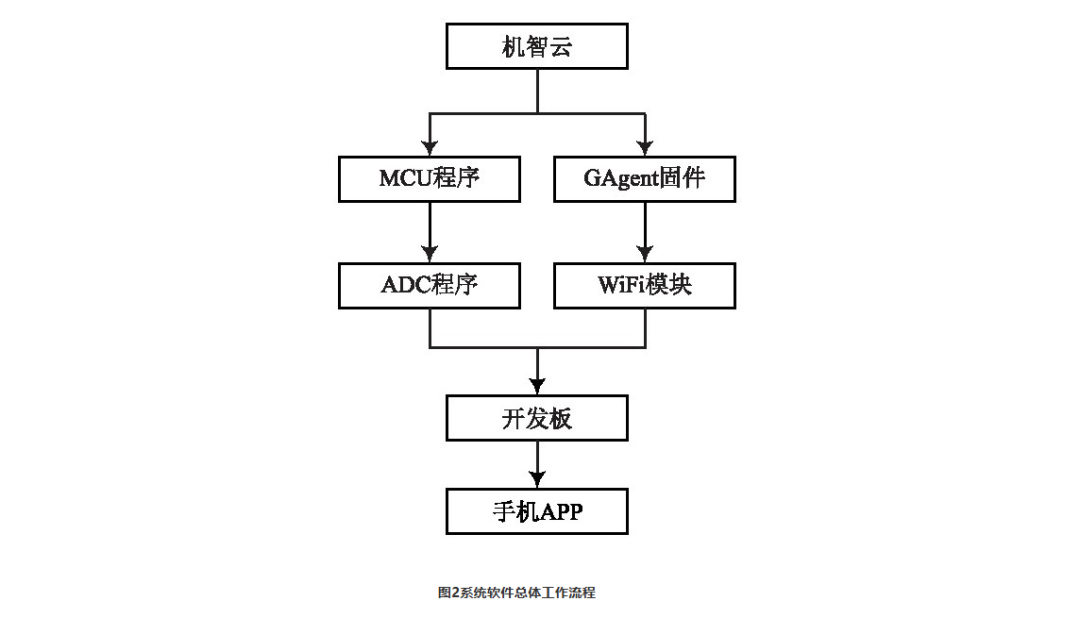

软件设计是系统实现远程监控功能的关键，涵盖下位机嵌入式程序、云平台服务与上位机应用三个层面，整体流程如图所示。

机智云平台服务配置

机智云平台作为数据处理与业务逻辑的核心，首先在开发者中心创建“Demo”产品，并定义电压等数据点。平台自动生成设备端固件（GAgent）与APP开发框架（Gizwits驱动库），为系统与云端对接提供统一接口。

下位机嵌入式软件设计

下位机程序基于Keil MDK开发，运行于STM32F407。系统启动后，初始化时钟、GPIO、ADC、USART等模块，并调用gizwitsInit()函数初始化协议栈，启动WiFi模块完成配网。采集数据通过软件滤波后封装上传至云端，同时接收指令并触发硬件操作，如LED和蜂鸣器控制。

移动端应用设计

移动端APP基于机智云iOS/Android框架二次开发，具备设备绑定、数据可视化展示和远程控制功能。APP通过云端获取设备数据并更新UI，用户操作指令经云端中转后下发至设备端，从而实现全链路的物联网闭环控制。

系统测试与结果分析

为验证系统在实际运行中的性能与可靠性，开展了多项测试，包括数据采集精度、通信稳定性及云端功能验证。

数据采集精度测试

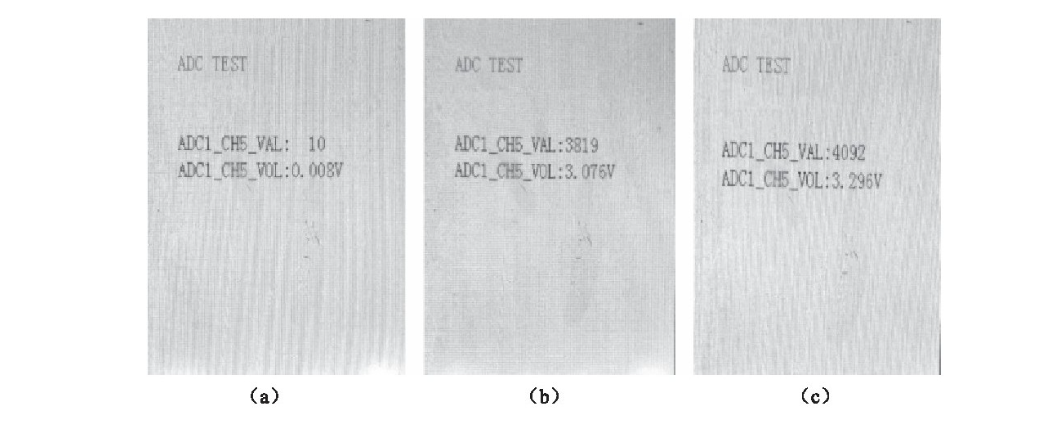

系统数据采集精度是确保监测准确性的重要指标。测试中，选用STM32F407的ADC1引脚为采样点，以3.3 V基准电压和GND为参考值，设定采集误差应不大于0.01 V。

实验结果显示，当引脚接地时采集值为0.008 V，误差为0.008 V；接入3.3 V基准电压时，采集值为3.296 V，误差为0.004 V。两项误差均低于设计要求，验证了感知层电路设计与ADC算法的有效性。

通信传输稳定性验证

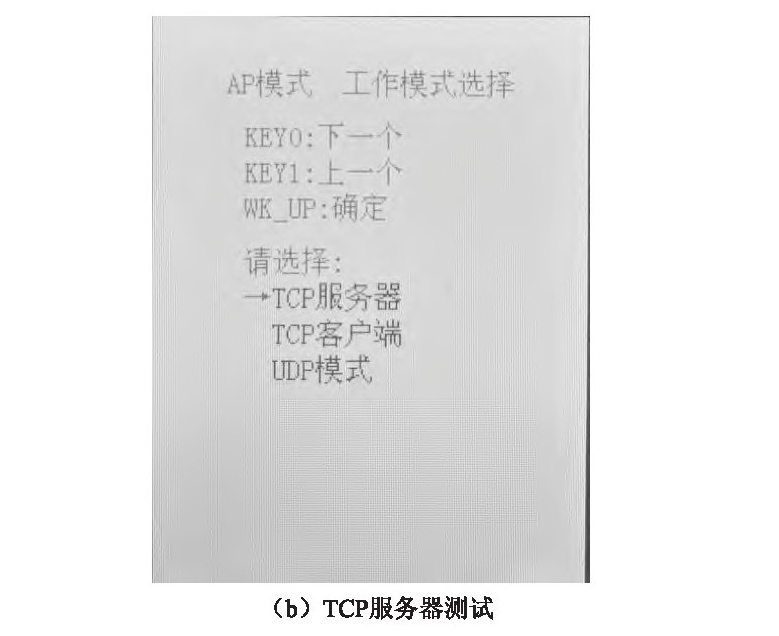

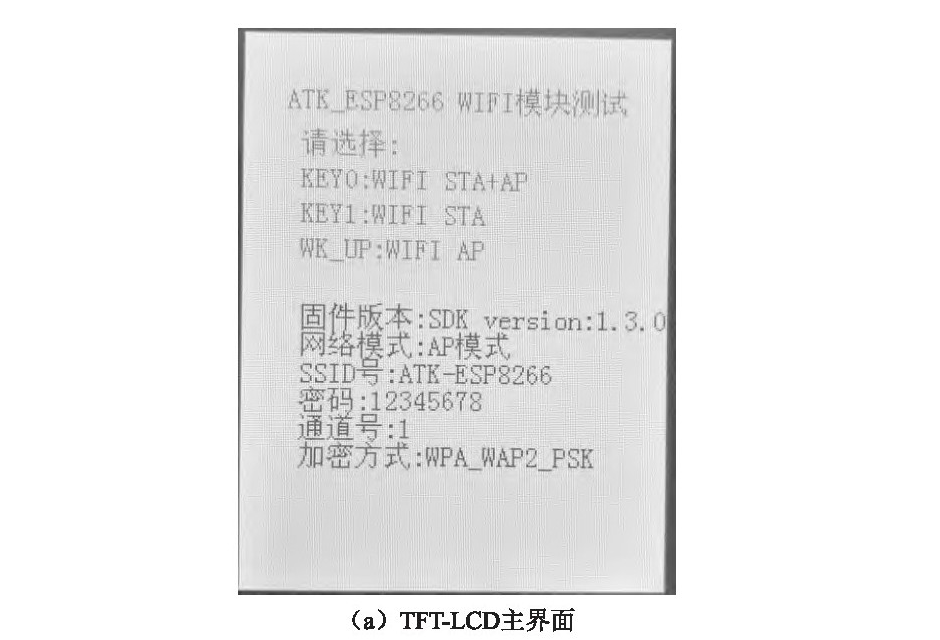

通信层的稳定性直接影响系统运行的可靠性。测试中，系统将WiFi模块配置为AP模式，并使用智能手机作为TCP客户端验证双向通信。

测试过程中，系统成功建立网络连接与服务器配置，手机端可准确接收来自STM32F407的电压数据流，并能发送控制指令，被设备端正确识别并反馈显示。通信过程稳定，数据包完整无误。

云端功能与预警机制验证

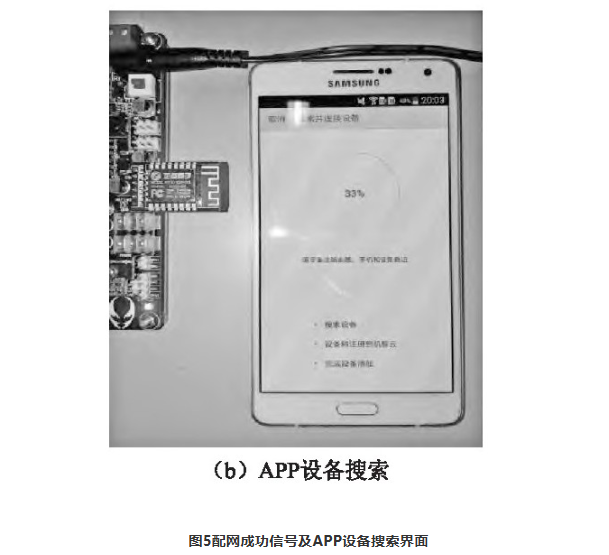

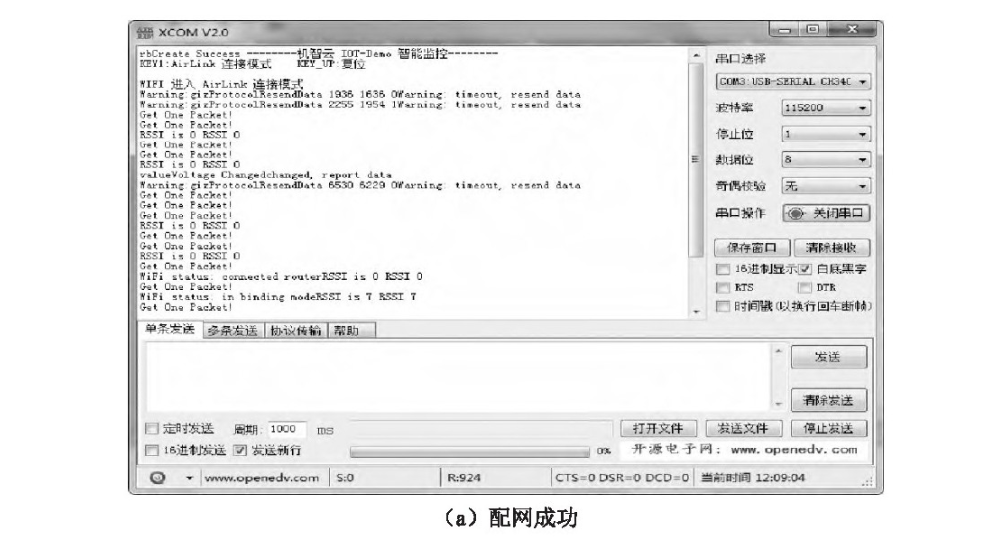

为验证云端功能与预警机制的有效性，系统下载固件至开发板，通过Airlink模式完成与机智云平台的连接。设备成功注册并被APP发现，表明通信链路正常。

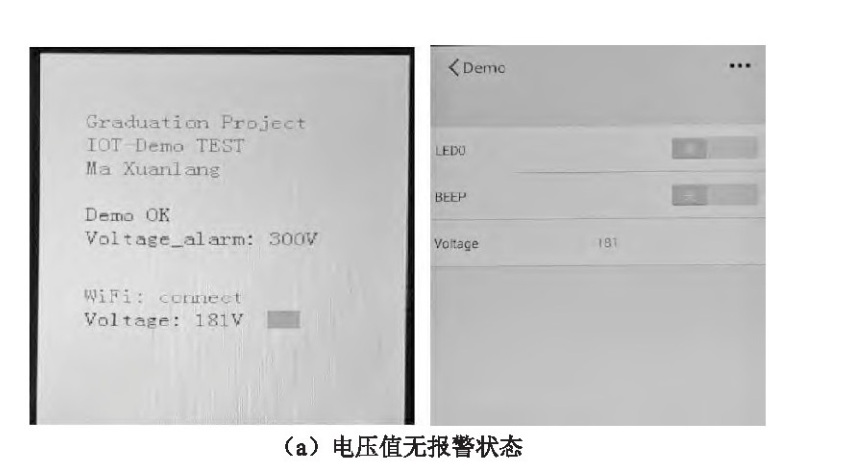

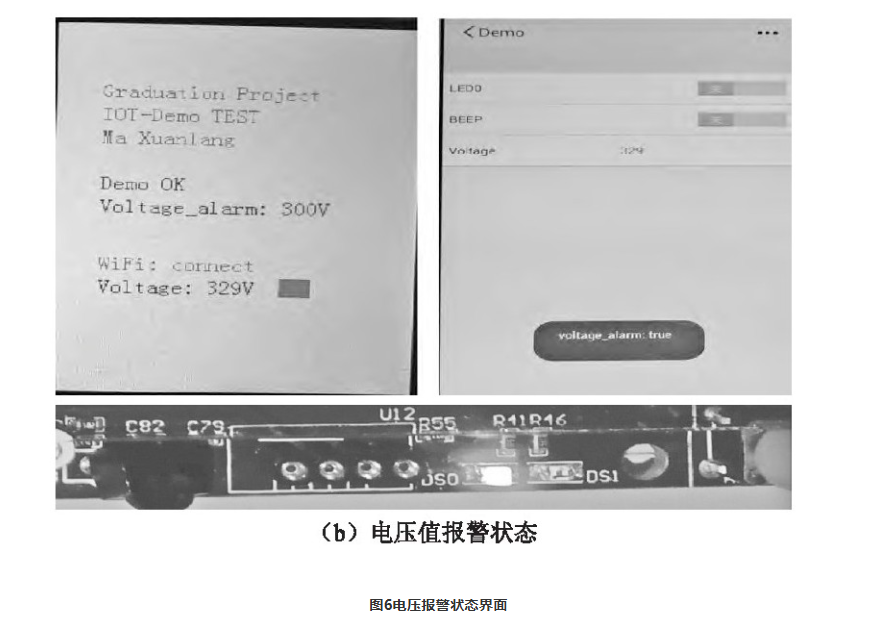

手机APP界面能实时显示设备参数，并在电压超过设定阈值时立即触发预警，包括界面变红、警示提示及本地LED与蜂鸣器报警。测试结果表明，系统云端功能完善，预警响应迅速、准确。

结语

本文围绕高校实验室设备智能化监测需求，设计并实现了一套基于物联网技术的远程监测与预警系统。系统测试表明，其能够远程实时监控设备运行状态、自动告警并追溯数据，有效替代传统人工记录方式，显著提升了设备管理效率与安全性。
