虹科CANnector系列以DoIP网关技术优化电池系统EOL测试流程

虹科CANnector系列以DoIP网关技术优化电池系统EOL测试流程

随着电动汽车与储能产业的迅猛发展，电池系统的生产效率与测试精度正成为决定行业竞争力的关键因素。特别是在电池产线末端（EOL）测试阶段，ECU的闪存操作往往成为影响整体循环周期的核心环节。如何在确保通信稳定性的前提下缩短闪存时间，已成为系统集成商普遍关注的焦点。

本文将通过实际案例展示「虹科CANnector系列」DoIP网关在电池系统测试中的应用效果，分析其如何助力企业实现效率提升与技术升级。

行业背景：电池测试中的“时间”瓶颈

在电池产线的末端，每一块电池ECU都需经过严格的诊断、通信及功能测试。其中，ECU的闪存编程尤为关键。每减少一秒的闪存时间，就意味着产能的提升与单位成本的下降。尤其是在电动汽车电池生产中，由于产线循环时间紧、节奏快，闪存效率的提升直接关系到整体经济效益。

当前，电池测试领域面临多重挑战：

• 通信带宽受限：传统CAN FD方案在数据包预处理阶段存在延迟，带宽利用率不高
• 协议兼容性问题：多数控制单元仅支持CAN/CAN FD，缺乏原生以太网接口，而现代诊断工具普遍使用高速DoIP协议
• 产线节拍压力：储能电池的批量生产对测试效率提出了更高要求
• 安全合规升级：GB38031-2025等国家标准对电池全生命周期安全提出更严格的规定，EOL测试必须实现100%覆盖

客户痛点：循环时间难以满足要求

一家国内领先的电池生产与测试自动化集成商，在其EOL测试中遇到了技术瓶颈。尽管现有闪存方案在技术上可行，但CAN FD带宽利用效率较低，PC端对每个CAN数据包的预处理造成了明显的传输延迟，导致测试效率难以达标。

在电动汽车电池产线的高节奏运行环境下，ECU闪存时间的延长会直接影响整条产线的产能。客户亟需一种通信更快、稳定性更强、兼容性更优的诊断方案。

虹科解决方案：基于DoIP的高效闪存链路

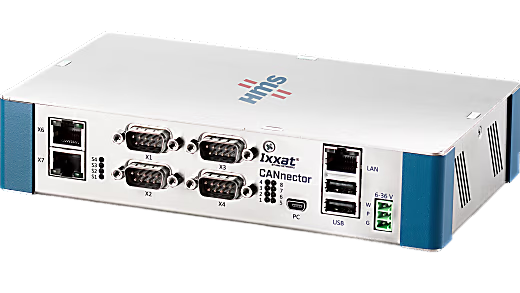

虹科CANnector系列在此场景中被作为DoIP网关使用，与诊断测试软件配合，构建了高效的通信链路。

协议转换能力：设备支持DoIP（ISO 13400-2:2019）与ISO-TP协议，可将来自以太网端的UDS请求直接转发至CAN/CAN FD总线上的ECU。

独立运行模式：通过配套的ACT高级配置工具，设备可预先配置并长期保存配置信息，实现现场部署简化。

数据包优化机制：采用DoIP协议接入后，CAN FD的数据段划分可在最后一刻完成，从而最大程度减少传输延迟。

应用价值：

• 显著提高测试效率：闪存时间较原有方案减少20%，满足产线循环时间要求
• 增强市场竞争力：更短的测试周期意味着更高的产线吞吐能力与更低的单件成本
• 灵活扩展性强：设备还支持总线仿真、数据记录等功能，适应未来测试需求

核心优势：多协议融合与工业级可靠性

虹科CANnector系列多协议网关具备如下优势：

• 多协议集成：设备集成了多路CAN/CAN FD/LIN/以太网及数字I/O，适用于复杂的汽车电子和工业通信场景。
• 嵌入式独立运行：基于Linux平台实现本地应用运行，PC仅用于配置和可视化，配置完成后可脱离主机独立工作，系统稳定性高。
• 工业级可靠性：具备最高2kV DC的隔离能力，支持宽温范围（-40℃~80℃），并采用DIN导轨安装，适合严苛环境。
• 配置便捷高效：通过ACT软件进行拖拽式配置，免费版本已覆盖大多数应用场景；支持ARXML导入，有效缩短部署周期。
• 支持二次开发：提供ECI驱动包，原生支持Linux、QNX、ARM/X86架构，便于集成至各类自动化系统。

案例总结

虹科CANnector系列通过DoIP网关实现低延迟的协议转换、硬件层面的独立运行架构，以及一体化测试平台的功能整合，成功帮助客户将电池ECU的闪存效率提升了20%。

无论面对更紧凑的产线节拍还是更严格的安全合规要求，虹科CANnector系列多协议计算网关都为电池系统EOL测试提供了高速、可靠且具备扩展性的技术方案。
