输电线路覆冰智能在线监测解决方案｜三类监测技术选型指南
我国高海拔及山区输电线路在冬季常面临雨凇、雾凇等覆冰现象。随着冰层的不断积累，导线荷载显著增加，可能引发导线舞动、绝缘子冰闪等故障，严重时甚至导致断线、倒塔，进而造成区域性大规模停电，对电网的安全稳定运行构成严峻挑战。
传统的人工巡检方式在应对覆冰问题时存在诸多限制。例如，冬季山区道路通行困难，冰情观测存在滞后性；登塔作业风险高，人力成本高昂；同时，难以实现全天候、全区域的实时监测，无法满足电网数字化、主动防灾预警体系的建设需求。
为应对输电线路覆冰防控的现实需求，当前行业内已形成三种成熟的在线监测技术路线，可依据线路的投运年限、运维条件及覆冰区域的工况特点进行灵活选型。

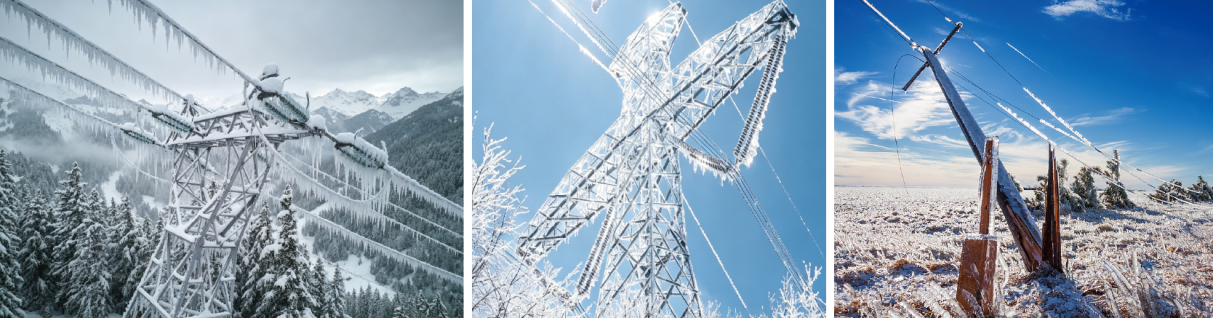

图一 输电线路覆冰实拍
三大主流覆冰在线监测方案对比
1. 绝缘子拉力监测方案
该方案通过采集耐张串张力数据，推算导线覆冰厚度。设备结构成熟稳定，初期投资成本较低，适合新建标准化主干线路的配套部署。能够长期精准监测导线整体张力与荷载变化，但受野外风扰及复杂冰型影响，数据存在小幅波动，需结合现场工况进行校准。安装过程需停电操作，建议同步配置可视化设备，以实现数据与图像的双重验证。
2. 杆塔图像监测方案
该方案在杆塔上安装摄像装置，可远程实时获取导线覆冰图像，部署灵活，施工过程中无需接触高压导线。适用于全天候远程目视巡检，是运维人员判断线路状态的重要辅助工具。但在雨雪浓雾天气下，镜头视野可能受限，建议选配加热除霜配件以提升成像质量。同时，可与拉力传感器组合使用，实现多维度数据融合。
3. 模拟导线融合称重监测方案
该方案在杆塔上悬挂与实际导线规格一致的模拟导线，集成拉力传感、高清摄像及五要素气象采集模块，实现多源数据融合监测。安装过程无需停电，适用于老旧线路改造。通过多组数据交叉校验，可有效降低误报率。但该方案在平原轻冰区单独部署时，经济性相对较低。

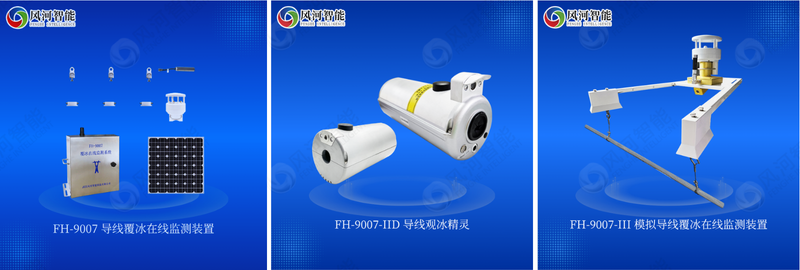

图二 FH-9007系列产品
FH-9007系列全场景覆冰监测终端产品介绍
1. FH-9007导线覆冰在线监测装置（拉力倾角传感器）
适配场景：新建220kV/500kV耐张主干线路、大跨距常规输电线路
核心优势：标准化配套设备，具备多维度监测能力，适用于新建电网工程的统一规划部署。
关键参数：
- 拉力传感器支持7T~55T多量程定制，测量精度0.2级；
- 双轴倾角监测范围±30°，精度≤±0.1°；
- 集成温湿度、风速风向采集模块；
- 太阳能供电+ 4G全网通传输，同步监测覆冰厚度、导线弧垂、微风振动。
2. FH-9007-IID导线观冰精灵
适配场景：已投运带电主干线路、重冰区关键输电通道
核心优势：采用CT感应取电方式，支持带电安装，无需停电；内置AI智能识别系统，可自动识别冰型与冰厚，并支持多级告警推送。
关键参数：
- 1600万像素红外相机，最低照度0.01Lux，夜间成像清晰；
- 导线测温范围-40~120℃，测温精度±1℃；
- 整机IP66双层防水防护，重量3kg，便于安装；
- 支持短信、APP、微信三级分级告警，AI自动识别冰层形态与厚度。
3. FH-9007-III模拟导线覆冰在线监测装置
适配场景：老旧农网支线、山区停电施工受限线路
核心优势：杆塔快速安装，不接触高压导线，符合国网标准，适用于老旧电网改造。
关键参数：
- 单杆塔10分钟内完成安装作业；
- 双拉力传感采集，覆冰厚度测量精度±2mm；
- 集成五要素微气象监测站；
- 500万星光级相机，0.0001lux超低照度夜视成像；
- 符合国网Q/GDW 1242标准，一体化太阳能独立供电。

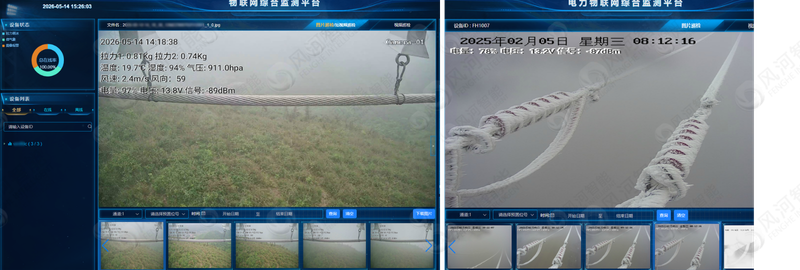

图三 后台可视化终端
配套电力物联网云平台
三款监测终端共用自研一体化线路在线监测云平台，助力电网构建无人值守自动化观冰站，主要功能包括：
- 实时可视化GIS看板：通过电子地图整合冰厚、导线拉力、现场视频、微气象等多维数据，实现全局冰情可视化。
- 历史数据回溯分析：支持自定义时间区间导出冰情变化曲线，为冰灾复盘及线路抗冰设计优化提供数据支撑。
- 分级智能预警推送：可自定义冰厚、低温、大风等告警阈值，告警信息精准推送至对应片区运维人员，实现隐患早发现。
- 远程设备运维管控：支持远程调整数据采集周期、设备复位、摄像参数调试，减少外勤作业频次。
- 终端自主故障诊断：设备可自动识别供电、通信异常并上传告警信息，降低人工巡检压力。

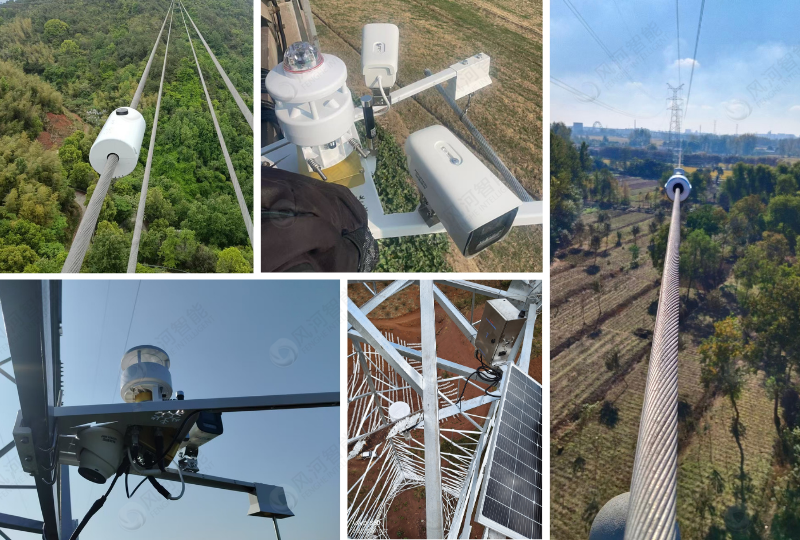

图四 FH-9007系列产品安装实拍
覆冰灾害可能引发连锁式电网故障，难以完全避免。通过部署多源融合在线监测设备，可提前捕捉微小覆冰隐患，精准量化冰层数据，从源头上阻断冰灾的连锁反应，显著降低断线、倒塔等重大事故的发生概率。
该系统全面替代传统人工踏雪巡检，实现7×24小时全域自动化冰情监测，有效降低运维人力投入，消除登塔巡检的安全隐患，助力电网构建数字化、主动式的冬季防冰防灾体系。
