高精度绝对角度霍尔传感器芯片KTH7823产品介绍
高精度绝对角度霍尔传感器芯片KTH7823产品介绍
在无刷直流电机、伺服系统、电梯及屏蔽门设备的开发过程中，工程师们常常面临编码器应用中的诸多挑战。例如，光电编码器易受粉尘和油污影响，高速运行时易丢失脉冲；普通霍尔芯片分辨率有限，离轴安装误差较大；进口16位磁编码器则存在交期长、成本高的问题；此外，单一接口限制了设备适配性，硬件调试也较为繁琐。
针对上述痛点，KTH7823霍尔磁编码器芯片应运而生。该芯片具备原生16位绝对角度输出、1μs刷新速率、四路可编程输出接口，支持在轴、离轴及多极磁环等多种无接触测量场景。内置MTP存储器与磁场诊断报警功能，兼容3.3V/5V双电压，可在工业级宽温范围内稳定运行，是高精度角度检测的国产优选替代方案。
01 硬核性能，高精度与低延时并存
1. 16位超高分辨率，角度测量更精准
- 单圈65536分度，非线性误差（INL）小于±0.35°
- 输出噪声低至0.015°
- 温度漂移仅为0.002°/℃，无需额外温补电路
- 最高支持120000rpm转速，0~12万转范围内稳定输出角度数据
2. 1μs超低延时，提升动态响应
- 硬件级实时采样，每1微秒更新一次角度数据
- 适用于伺服电机和高速旋转设备，有效减少控制滞后带来的抖动和定位偏差
3. 宽压宽温设计，适应复杂工况
- 供电电压兼容3.3V（3.0~3.6V）和5V（4.5~5.5V），适配多种MCU主控电路
- 工作温度范围为-40℃~105℃，适用于户外及高温设备环境
- ESD防护等级达±5KV，具备良好的抗静电能力
02 四路输出接口，灵活适配多种设备

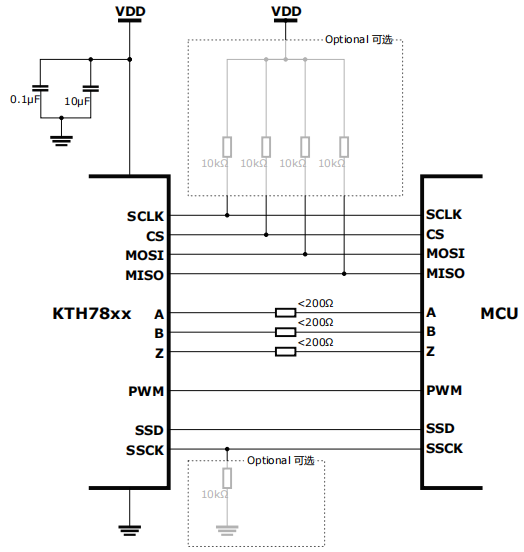

KTH7823集成了SPI、SSI、ABZ增量脉冲和14位PWM四种输出接口，满足不同设备需求，显著减少BOM物料种类。
- SPI接口：支持Mode3（CPOL=1/CPHA=1）四线高速通信，具备寄存器读写功能，可选CRC-4校验版本，支持WRDIS寄存器锁存配置，防止参数误修改。
- SSI接口：两线极简布线，仅用于角度读取，简化小型设备硬件设计，高位优先输出16位角度数据。

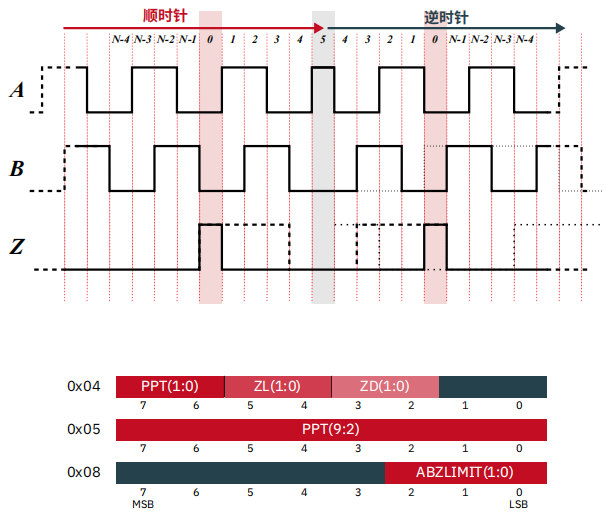

- ABZ正交脉冲：最高支持1024脉冲/圈（4096步/圈），可自定义50/256/750/1000线；Z相零位信号宽度和相位可调；输出带宽0.125MHz~16MHz，适配高低速电机。

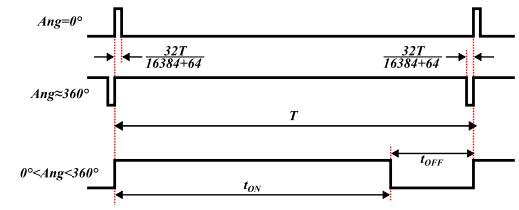

- 14位PWM输出：单线输出，固定910Hz频率，占空比线性对应0°~360°角度，适合小型执行器和阀门角度检测。
03 三种安装方案，离轴校准功能解决结构设计难题

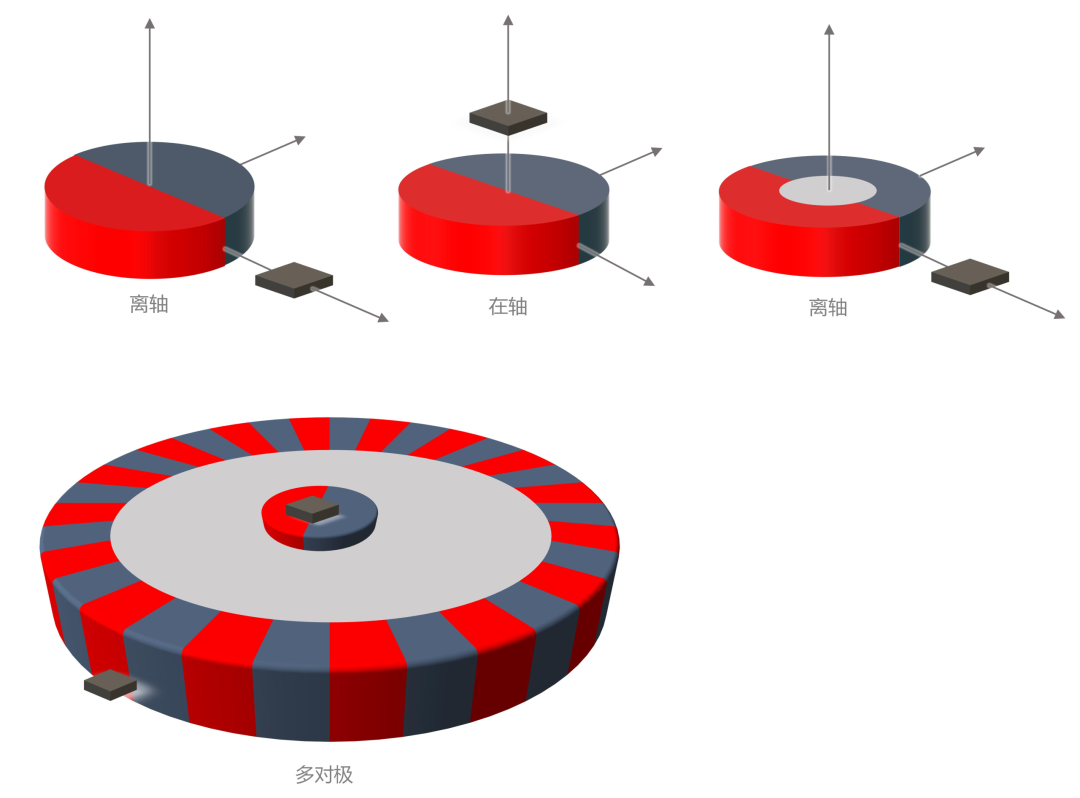

市面上多数霍尔编码器仅支持轴心安装，限制了结构设计的灵活性。KTH7823支持三种磁铁布置方案，并配备X/Y轴灵敏度校准功能，适配多种机械结构。
- 在轴径向磁铁：适用于电机主轴标准安装，气隙1~5mm，安装偏差最大1mm。

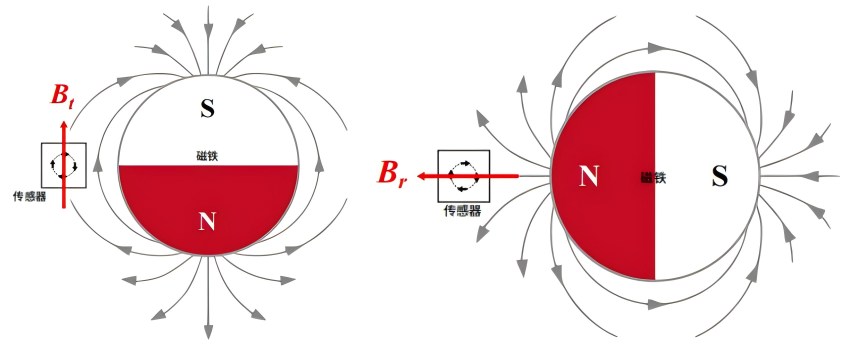

- 离轴切向磁铁：适用于空间受限的侧装场景，内置GAINtrim、Xtrim/Ytrim校准寄存器，修正磁场不均衡带来的非线性误差。
- 多极对磁环：专为多极电机设计，极距2~10mm，气隙0.5~3mm，支持磁场仿真优化布局。
芯片内置磁场诊断报警功能，可在磁铁脱落、气隙偏移或磁体退磁时提前预警，避免设备失控。
04 内置MTP存储器，掉电保存配置
KTH7823集成非易失性MTP存储器，可存储零点偏移、ABZ分辨率、旋转方向、磁场报警阈值及离轴校准参数。
- 支持1000次重复烧写，断电重启后无需重新配置寄存器
- SPI接口支持一键读写参数，提升批量生产校准效率
- 支持任意机械零位一键校准
05 双封装可选，适配不同PCB布局
- QFN-16L（3×3mm）：全功能封装，完整引出SPI/SSI/ABZ/PWM/MGH/MGL信号，适合高端伺服、电梯及自动化设备。
- SOP-8（4.9×6mm）：精简封装，仅保留SPI、PWM及电源接口，体积小巧、成本更低，适用于小型无刷电机、智能阀门及消费类旋转设备。
06 广泛应用场景
- 工业自动化：伺服电机、BLDC无刷电机、机械臂关节定位
- 楼宇设备：电梯主机、自动屏蔽门、闸机角度检测
- 精密执行机构：电动阀门、旋转工作台、云台定位
- 通用设备：风机、水泵、小型旋转执行器、精密旋钮
同系列芯片提供多种精度梯度选择，满足不同应用场景需求：
- KTH7821：0.24°噪声，低成本基础款
- KTH7822：0.059°噪声，中端通用款
- KTH7823：0.015°噪声，高精度主力款（本文主推）
- KTH7824：0.004°噪声，超高精度高端场景
