在传感器开发过程中，实验室测试往往展现出理想化的性能表现，但一旦进入实际应用环境，各种干扰因素便可能使系统行为变得难以预测。

一、理想实验 vs. 真实世界

在实验室条件下，光学接近传感器的响应通常非常“理想”：

• 手掌靠近时，ADC数值稳定上升；
• 手掌移开后，数值迅速回落；
• 设定两个阈值，即可实现屏幕的自动唤醒或关闭。

然而，当传感器被集成到完整设备并进入实际使用环境后，各种“意外”开始频繁出现：

• 更换不同颜色的盖板玻璃后，感应距离明显缩短；
• 靠近窗户时，背景红外辐射导致底噪上升；
• 室内LED调光灯变化时，数据出现周期性抖动；
• 单一阈值设置导致输出在“近/远”之间频繁跳变；
• 提高红外LED驱动电流以增强探测距离，却引入了电源噪声和内部串扰。

这些现象表明：一颗工程级光学传感器，不仅要完成光信号的物理转换，还需具备识别有效信号、抑制干扰、管理功耗以及稳定上报状态的能力。

本文将围绕集成环境光（ALS）与接近（PS）检测功能的典型传感器，探讨其内部架构与寄存器配置如何应对上述工程挑战，并提供电源、结构与时序联调的设计思路。

二、光路分离：ALS与PS的物理层差异

这类传感器通常包含两套独立的光学测量通道，其设计目标和物理意义存在显著差异。

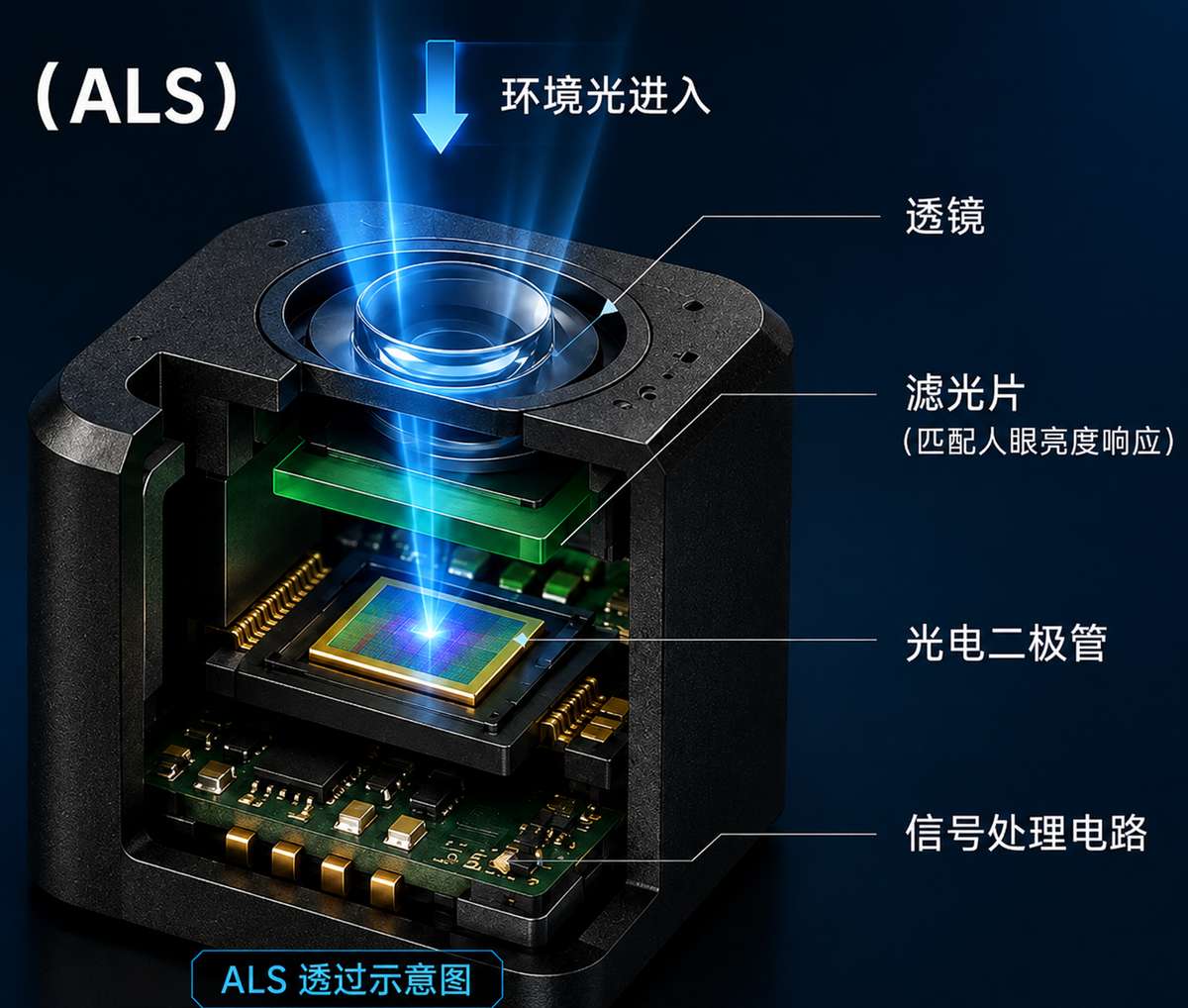

2.1 环境光通道（ALS）——模拟人眼响应

ALS通道的核心任务是尽可能复现人眼对可见光的主观亮度感知。其光谱响应峰值通常位于550 nm附近（绿光区域），并通过片上滤波技术大幅衰减红外成分。

这一点至关重要：普通硅基光电二极管对近红外（如850~940 nm）具有较高灵敏度，而人眼在该波段的响应接近于零。若传感器未进行红外抑制，在强红外光源（如白炽灯、卤素灯或阳光）下，输出值将显著高于人眼感知，导致屏幕亮度调节偏离用户预期。

ALS通道通常输出16位数字量，并内置50 Hz / 60 Hz工频闪烁抑制功能，可在常见照明环境下获得稳定的照度数据。

2.2 接近通道（PS）——主动光学询问

接近检测采用主动发射-反射接收的工作方式：内部940 nm红外LED发射脉冲光束，照射到前方物体后产生反射，接收端测量返回光功率。

其本质是一个微型光学雷达，测量的是“发射强度”与“返回能量”之间的比例关系。因此，PS数值受目标物体的反射率、表面颜色、距离，以及光学盖板的透过率和内部反射（串扰）影响显著，远比ALS通道更依赖整机结构设计。

两通道的ADC均为16位，且PS通道同样支持背景红外抵消和工频噪声抑制。

三、红外LED驱动：参数协同优化

在调试接近距离时，工程师常见的做法是增大LED电流——距离不够就加电流，返回值低也加电流。这种做法虽能快速提升信号幅度，但往往带来三类副作用：

• 内部串扰恶化：LED发射光通过透明胶体、盖板内表面反射或透射，直接进入接收端，形成固定偏移。电流越大，该偏移量越大，且呈非线性变化。
• 电源噪声耦合：LED是脉冲负载，瞬态电流可达数十mA至上百mA。若VDD与VLED共用同一电源轨，脉冲压降会通过电源抑制比（PSRR）耦合至模拟前端，抬升噪声基底。
• 接收饱和：当反射信号过强时，ADC可能进入饱和区，此时继续增大电流反而使有效动态范围压缩，难以区分不同距离的物体。

典型器件的LED驱动电流通常提供多个可编程档位（如12.5 mA / 25 mA / 50 mA / 100 mA），并支持占空比调节（如LED点亮时间占整个PS周期的比例，可从1/64至64/64步进调整）。

正确的调试策略应将LED电流、占空比、PS增益（如×1 / ×4 / ×16 / ×64）和积分时间作为一组协同参数进行优化。优先使用较低电流配合较高增益，而非盲目提高发射功率。在需要抑制灯光闪烁的场景下，PS积分时间建议控制在1.56 ms以内，以保证采样窗口避开50/60 Hz的周期波动。

四、阈值迟滞与去抖动

许多设计初期仅设置一个PS阈值，检测逻辑为：

• 若当前值 > 阈值 → 判定为Near；
• 若当前值 < 阈值 → 判定为Far。

这种二元比较在实际手持设备中极易触发反复横跳，原因包括：

• 人手在接近过程中存在微小抖动；
• 环境光变化导致底噪波动；
• 机械公差使不同样机的基线偏移。

解决此问题需引入迟滞窗口和连续确认机制。

4.1 高/低阈值分离

这类芯片通常允许分别设置PS的高阈值（TH_hi）和低阈值（TH_lo）：

• 进入Near状态的条件：当前值连续超过TH_hi；
• 退出Near状态的条件：当前值连续低于TH_lo；
• 两者之间的差值即为迟滞区间，有效避免临界点附近的单次跳变。

4.2 持续越界确认

芯片支持1次或连续4次越界判定后才更新状态标志。选择4次确认模式后，偶发的尖峰干扰（如静电放电或外部光源闪动）不会导致误触发，大幅降低了主控的中断处理频率。

ALS通道同样具备高/低窗口阈值和持续次数配置，当测量值脱离设定窗口时才会产生中断，避免了MCU轮询寄存器带来的实时开销。

五、中断设计：事件驱动优于轮询

这类芯片通常提供多种中断输出模式，其中推荐用于接近检测的模式为：

仅在“近/远状态发生翻转”时，拉低中断引脚产生中断。

其行为逻辑为：

• 物体一直位于远处 → 不产生任何中断；
• 物体靠近并越过TH_hi → 触发一次中断（状态变为Near）；
• 物体保持靠近（即使数值继续变化）→ 不再重复中断；
• 物体远离并低于TH_lo → 再触发一次中断（状态变为Far）。

这种“事件驱动”式中断比“比较原始ADC数据”的方式更适合电池供电的嵌入式系统。

更进一步，部分芯片支持将中断引脚直接映射为当前接近状态（高电平表示Far，低电平表示Near）。在此模式下，主控无需通过I²C读取任何寄存器，仅读取一个GPIO电平即可获知物体是否存在，适用于资源极度受限的MCU或需要高速响应的场景。

六、功耗管理：时序组合是关键

芯片上电后默认处于待机（Standby）状态，需通过配置寄存器依次开启ALS、PS及Wait功能。内部状态机通常按照以下顺序循环执行：

• PS测量 → Wait等待 → ALS测量 → Wait等待 → 循环

其中Wait时间可编程，用于控制检测频率。工程师需要在响应延迟与平均功耗之间权衡。

此外，部分芯片提供“中断单次运行模式”：当ALS或PS触发中断后，芯片自动进入待机状态，暂停后续检测。主控处理完事件并清除中断标志后，芯片再继续下一次测量。这相当于传感器完成一次“任务”后主动休眠，而非持续运行等待MCU指令。

以某典型配置为例（约100 ms工作周期，含PS、Wait、ALS），平均电流约为161 μA。该值并非固定参考，但说明了一个核心原则：功耗表现取决于LED占空比、积分时间、增益和Wait时长的整体组合，而不是单纯依赖某一“低功耗”命名模式。

七、电源与结构：两道不可忽视的关口

7.1 电源隔离

红外LED作为脉冲负载，其瞬态电流可能对电源线造成压降和纹波。若VDD（模拟电源）与VLED（LED电源）直接共轨，开关噪声会通过模拟前端的电源抑制比耦合到测量链路，表现为底噪升高或读数漂移。

工程建议：

• 优先采用独立供电，使用两个LDO分别给VDD和VLED供电；
• 若必须共用电源，应在VDD路径中增加RC低通滤波（例如串联22 Ω电阻并接旁路电容），以衰减高频噪声。

7.2 结构串扰与Offset校准

盖板玻璃的厚度、开孔尺寸、油墨层红外透过率以及发射/接收管之间的物理间距，都会影响内部串扰（crosstalk）——即LED发出的光不经外部物体反射，直接通过盖板内部或胶体泄露至接收端。

部分芯片提供Offset数据寄存器和自动扣除功能，可从每次PS读数中减去预设的固定偏移。但这一功能不能替代良好的结构设计。更稳妥的工程流程是：

• 完成最终盖板和整机装配；
• 采集多个样机在“无物体”（远端）状态下的底噪、近端反射值以及温度漂移数据；
• 根据统计分布确定Offset值及高/低阈值；
• 将参数固化到量产固件中。

直接将开发板上的配置参数复制到量产机，往往是光学传感器项目最省时间也最易返工的做法。

八、结语

从功能层面看，集成ALS与PS的传感器完成的是环境亮度适配和屏幕触控锁定的任务；但从工程视角审视，它是一条完整的光学测量链路——包含发射、接收、模拟前端、ADC、数字滤波、阈值比较、中断生成和状态管理。

真正决定产品体验的，不是传感器能否输出一个数值，而是该数值在换灯光、换盖板、换温度、换使用场景之后，依然可信且稳定。

本文所讨论的技术要点——光谱响应匹配、LED驱动协同优化、迟滞窗口设置、中断事件化、电源隔离和结构串扰处理——适用于绝大多数集成式光学接近传感器设计。理解这些底层机制，有助于工程师在调试中快速定位问题，而不至于被“表面数据”误导。

（本文基于公开技术资料及工程实践总结，旨在为嵌入式系统及传感器应用开发者提供参考。）
