基于ESP32-C3模块的集成式单锂电IoT开发板开源项目解析

在设计一款可便携使用的IoT设备时，开发者往往需要考虑多个外围电路模块的集成问题。例如，电池充电管理、电量监测、过充过放保护、稳压电源、传感器以及无线通信等，这些功能通常需要多个独立电路板来实现。电源部分可能需要一块板，传感器部分又需要另一块，主控部分再一块，三块板叠加后，体积甚至超过一部手机。

在华秋开源硬件社区中，一款名为Cannonball的项目引起了关注。这款开发板体积小巧，仅比火柴盒略大，却集成了ESP32-C3主控、完整的锂电充放电管理、电量计、6轴IMU、温湿度传感器、环境光传感器、可编程RGB灯以及USB-C接口。

只需接入一节锂电池即可运行，无需额外电源板、传感器模块或飞线。它被形象地称为“电池形状的开发板”或“自带大脑和感官的电池”。

那么，这款开发板究竟集成了哪些关键组件？

电源部分：

传感器部分：

通信部分：

其他功能：

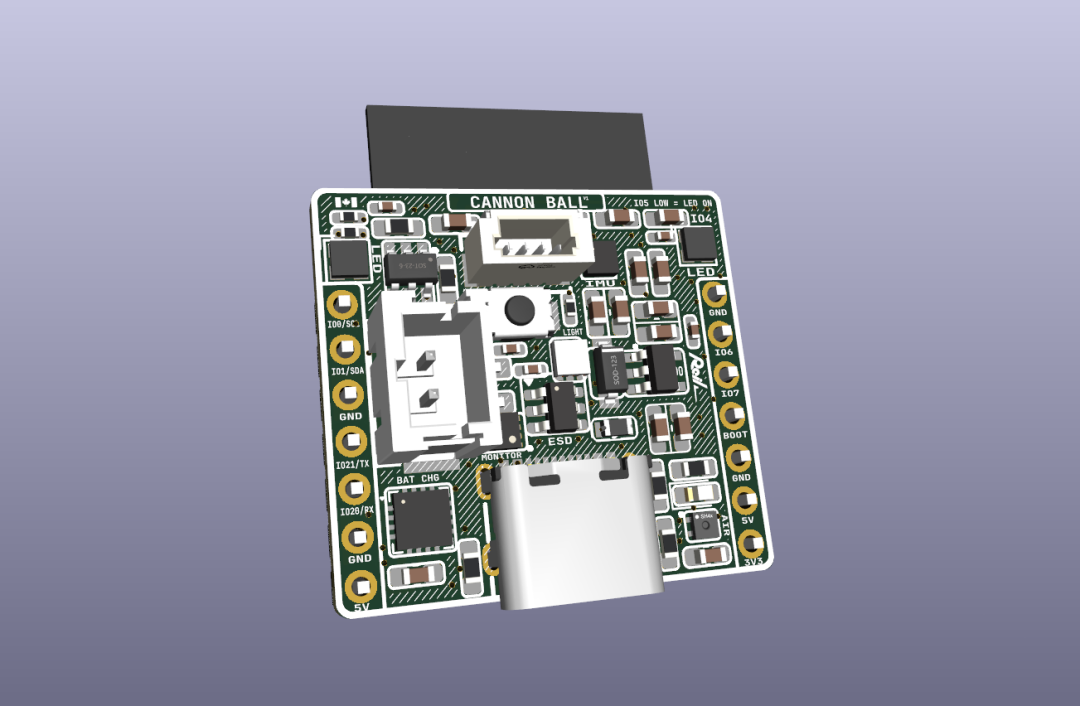

所有这些功能集成在一块小型PCB上。正面中央为ESP32-C3模块，配有黑色屏蔽罩，印有“ESP32-C3-WROOM-02”字样。周边分布着LSM6DS3、SHT40、VEML6030等传感器芯片，封装紧凑。

USB-C接口位于板子底部，电池座位于顶部，支持3.7V锂电池接入。板子边缘设有多个GPIO引脚，每个引脚旁配有GND和3V3电源，便于扩展。

RGB灯位于一角，默认不亮，可通过程序控制实现呼吸、闪烁和变色效果。

该项目在多个工程细节上表现出色：

首先，充电电流支持切换。默认为100mA，适用于小容量电池，如电子烟中的100mAh电池，避免过充。通过GPIO拉高可切换至500mA，适用于大容量电池的快速充电。

其次，电量计采用库仑计数方式。MAX17048使用ModelGauge算法，通过监测充放电电流估算剩余容量，比传统的电压-容量对照表更准确。在低电量时可触发中断，主控可据此执行安全关机，防止数据丢失。

第三，RGB灯配备独立电源开关。SK6812在静态时功耗较高，作者通过MOS管实现电源控制，由GPIO5控制开关，未使用时可彻底断电，节省能耗。

第四，电池座兼容多种废旧电池。JST PH 2.0mm 2pin接口支持电子烟电池、旧手机锂电池及航模1S LiPo电池，体现了环保与成本控制的理念。

那么，制作一块这样的开发板需要多少成本？以下为估算：

总计成本在60至90元之间，即可获得一块集成完整电源管理、多种传感器和无线通信功能的开发板。

与购买散件自行组装相比，Cannonball在成本、体积和集成度方面均具有优势。

该开发板可应用于多个场景：

该项目体现了“一体化”开发板的价值——减少冗余设计，提升开发效率。尽管没有NPU、摄像头或AI功能，但其在电源管理和传感器集成方面表现出色。

有时候，实用比全能更难能可贵。

项目地址：

https://p.eda.cn/d-1399328600330600448
