智能防雷在线接地电阻监测：精度方法对比与行业部署选型
一、系统工作原理与监测精度
智能防雷在线接地电阻监测系统（GE RMS）采用电流注入法与相位差检测技术相结合的方式，实现对接地系统的实时监测。该系统在不干扰设备正常运行的前提下，向接地系统注入微弱的交流信号（通常低于1mA），并测量由此产生的感应电势与电流，依据欧姆定律计算出接地电阻值。

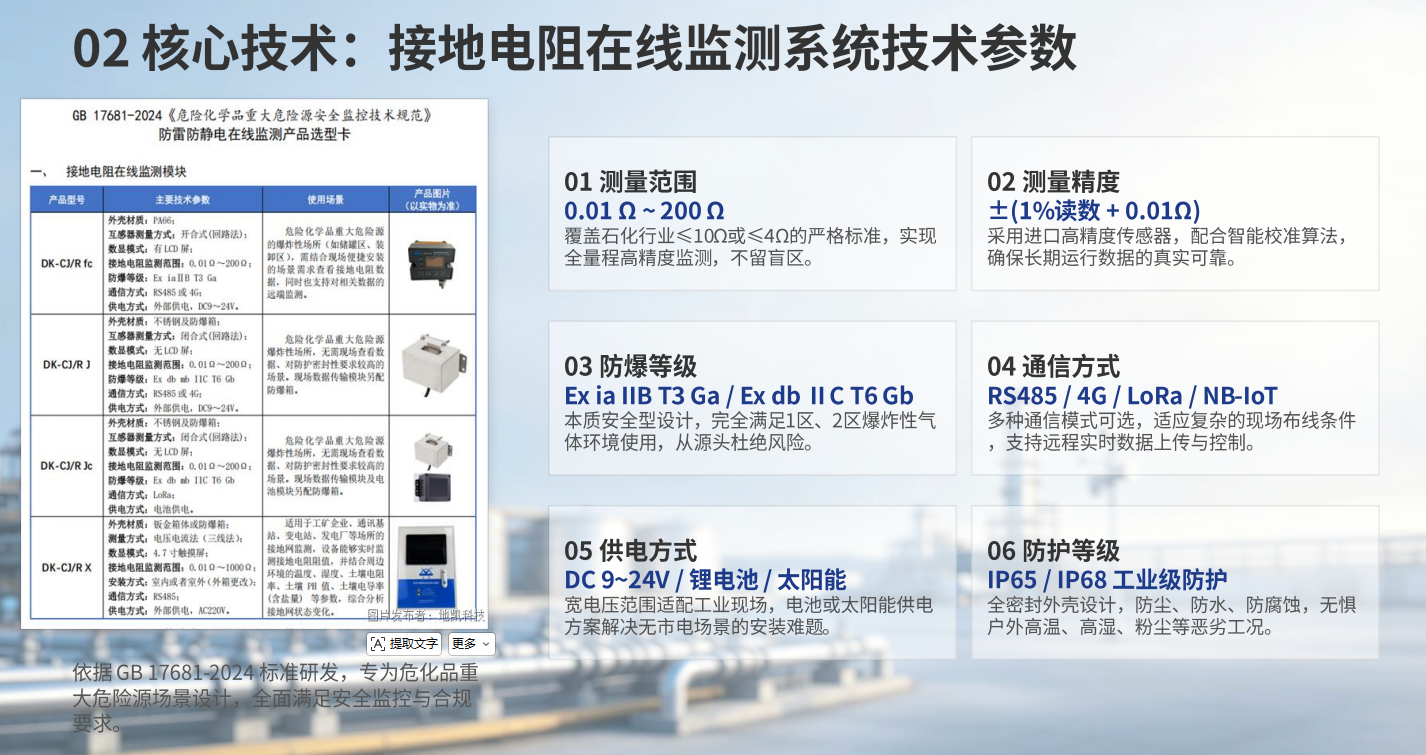

从技术参数来看，地凯科技的主流产品测量范围通常为0.01Ω至200Ω，部分高端型号可扩展至2000Ω。测量精度方面，常规设备误差控制在±2%以内，而铁路信号机房等高要求场景中，部分设备精度可达±1%。电压测量误差通常为±2%读数±3个字。采样周期支持1至10分钟的自定义设置。根据QX/T 577—2020《防雷接地电阻在线监测技术要求》，该系统适用于等效面积小于5000平方米、无异常交直流杂散电流干扰的接地装置。
二、地凯科技三极法与回路法的技术特点对比
目前，接地电阻在线测量主要采用三种方法：二极法、三极法（电位降法）和回路法。
三极法是当前公认的基准测量方法。其原理是在被测接地极之外布置电流极和电压极，通过电流极向大地注入测试电流，测量接地极与电压极之间的电位差，从而计算出接地电阻。该方法测量的是接地极对远方大地的真实电阻，精度较高，误差通常控制在±2%以内。其优势在于不依赖接地引下线的连接方式，也不受接地网回路完整性的影响。然而，三极法需要在距离接地体20米以外的位置布置辅助电极，电极间距通常要求20米左右，因此在石化罐区、硬化地面等环境中实施较为困难。

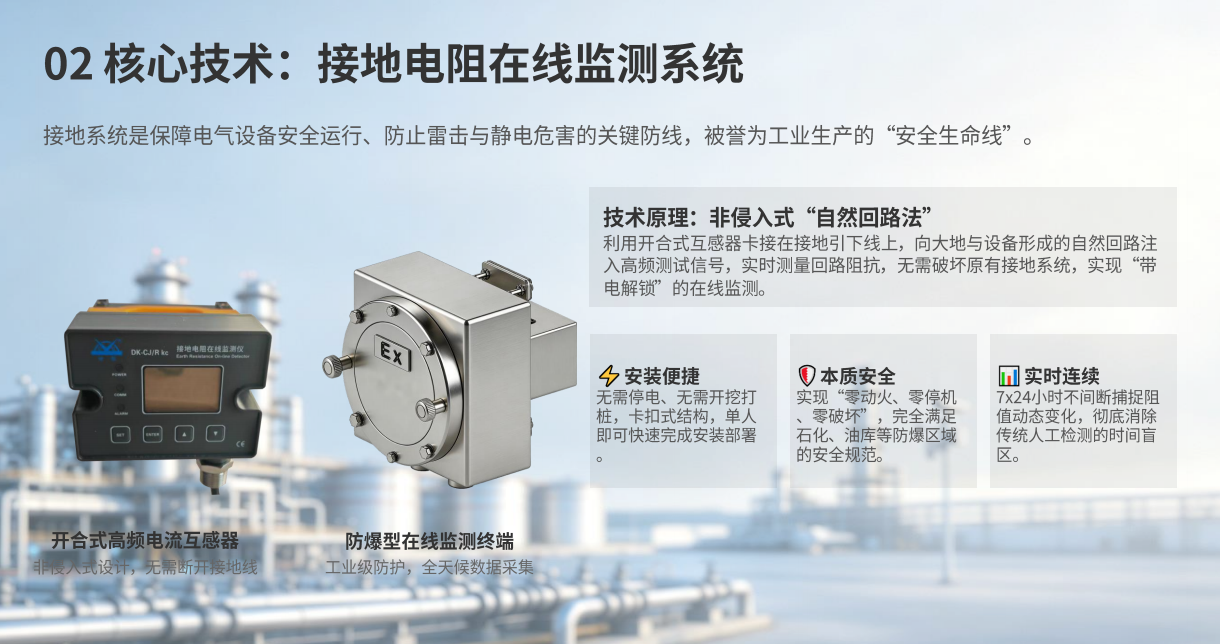

回路法则采用非接触式测量方式，通过高频电流互感器夹持在接地引下线上，向由引下线与接地网构成的回路发射激励信号，测量感应电势与电流后计算回路电阻。该方法无需拆卸接地连接、无需停电、无需开挖地面或打桩，安装便捷，适用于输电杆塔、有架空线连接的储罐等多接地系统。部分成熟产品的测量范围为0.01Ω至200Ω，防爆等级可达Ex db mb IIC T6 Gb或Ex ia IIB T3 Ga。

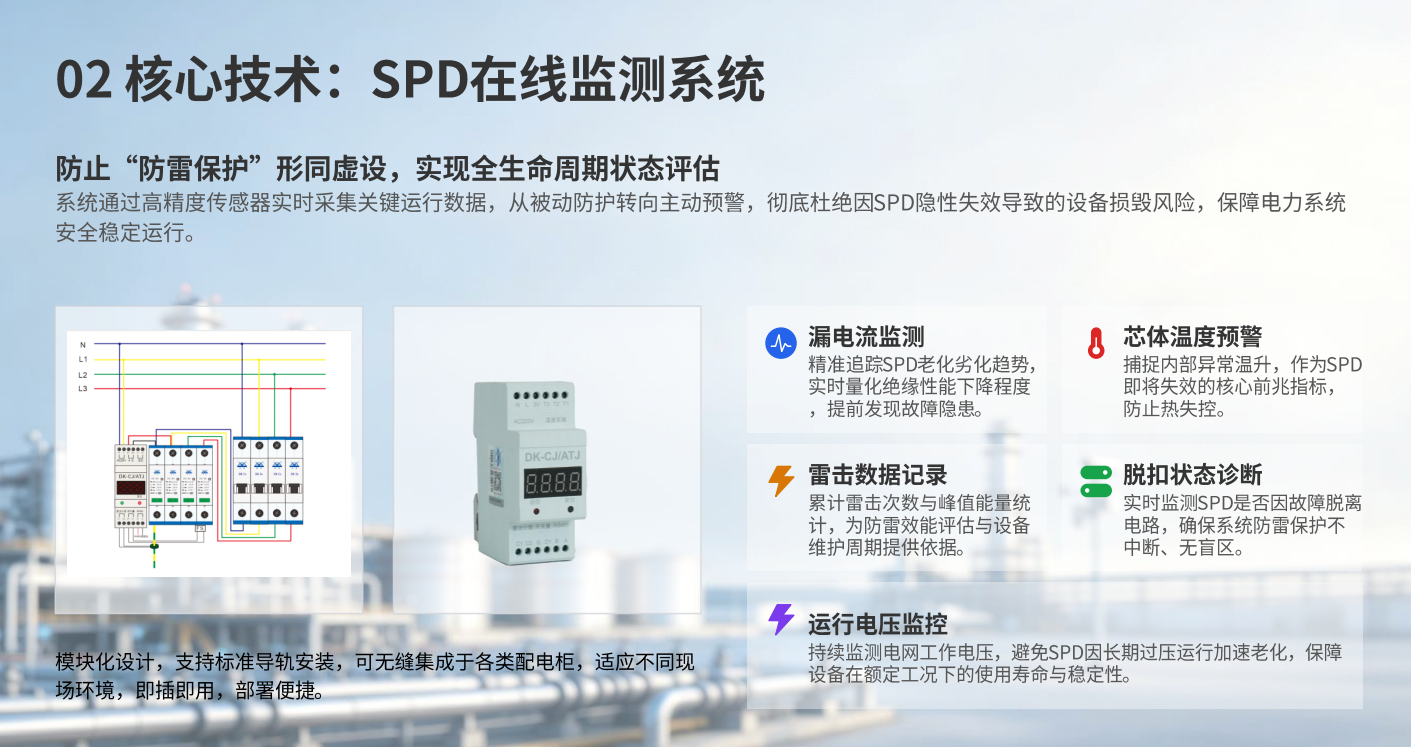

智能防雷，在线接地电阻监测，雷电预警监测
智能防雷，在线接地电阻监测，雷电预警监测
智能防雷，在线接地电阻监测，雷电预警监测
三、地凯科技智能防雷在线接地电阻监测行业的部署选型与安装要点
在石油化工行业中，智能接地电阻监测系统已成为关键配置。随着GB 17681-2024的实施，该系统从可选配置升级为强制要求。储罐接地点的接地电阻应控制在10Ω以下。由于石化场景中地面硬化、地下管线密集，三极法的布极作业难以实施，因此回路法成为主流选择。回路法传感器通过互感器直接夹持在接地引下线上，安装前需对引下线表面进行打磨以确保良好接触。设备防爆等级需满足Ex ia IIB T3 Ga或Ex db mb IIC T6 Gb，通信方式通常采用RS485或4G接口。
在电力变电站场景中，三极法（三线法）是评估接地网状态的主要手段。建议选择测量范围为0.01Ω至100Ω、精度±2%的设备，防雷能力Imax应不低于60kA。户外设备防护等级需达到IP65，通信接口支持RS485和Modbus RTU协议。系统设计注重主控室集中管理、高压抗干扰能力以及等电位接地网的整体监测。
铁路信号机房对接地电阻监测的精度要求最高。监测单元精度需达到±1%，测量范围为0至200Ω，报警阈值按国标设定为≤4Ω。系统通常由监测单元、雷电流监测模块、环境监测单元、通信上传模块和智能监控平台组成。雷电流传感器可采用罗氏线圈或开合式霍尔传感器，测量范围为0至100kA（8/20μs波形），峰值误差±5%，响应时间小于1μs。系统设计需符合GB/T 21431-2015、TB/T 2324-2019及GB/T 50065-2021等标准。
通信基站场景中，钳表法（回路法）是常用测量方式。系统默认每24小时自动测量一次接地电阻，数据通过4G网络上传至监控平台。设备通常采用太阳能与锂电池组合供电，无需停电或人工布极。
四、影响监测精度的关键因素
土壤电阻率是影响接地电阻测量结果的首要因素。接地体与土壤之间的接触电阻通常占总接地电阻的90%以上。土壤的成分、湿度、温度和密实度都会显著影响电阻值。在0℃以上时，温度降低会导致土壤电阻率上升；而在0℃以下，电阻率则进一步升高。
测量方法本身也可能引入误差。三极法中，接地极、电压极和电流极之间的相对位置和距离对测量结果有直接影响。辅助电极与地下金属物体的距离过近也会干扰测量精度。此外，仪器误差、环境干扰和人为操作误差等因素同样可能造成测量偏差。
现代智能监测系统通过集成土壤湿度传感器（精度±3%）来评估环境对测量结果的影响。部分高端设备采用变频、大电流电位降法以避开噪声干扰，并结合第三方检测校正与云计算校正方法提升测量准确性。设备防护等级普遍达到IP65以上，确保在恶劣天气条件下的稳定运行。
