使用指南|如何保证工业安全门锁防护联锁有效
摩特传感器
使用指南
本期产品：安全门锁·MT-D3系列
安全门锁多用于冲压、注塑、自动化产线的防护门，依托机械联锁防止人员误入危险区域。现场常见故障多为机械撞击、触点混接、间隙调校不当。本文汇总安装、接线、调试、维护四个环节要点，规避现场使用隐患。

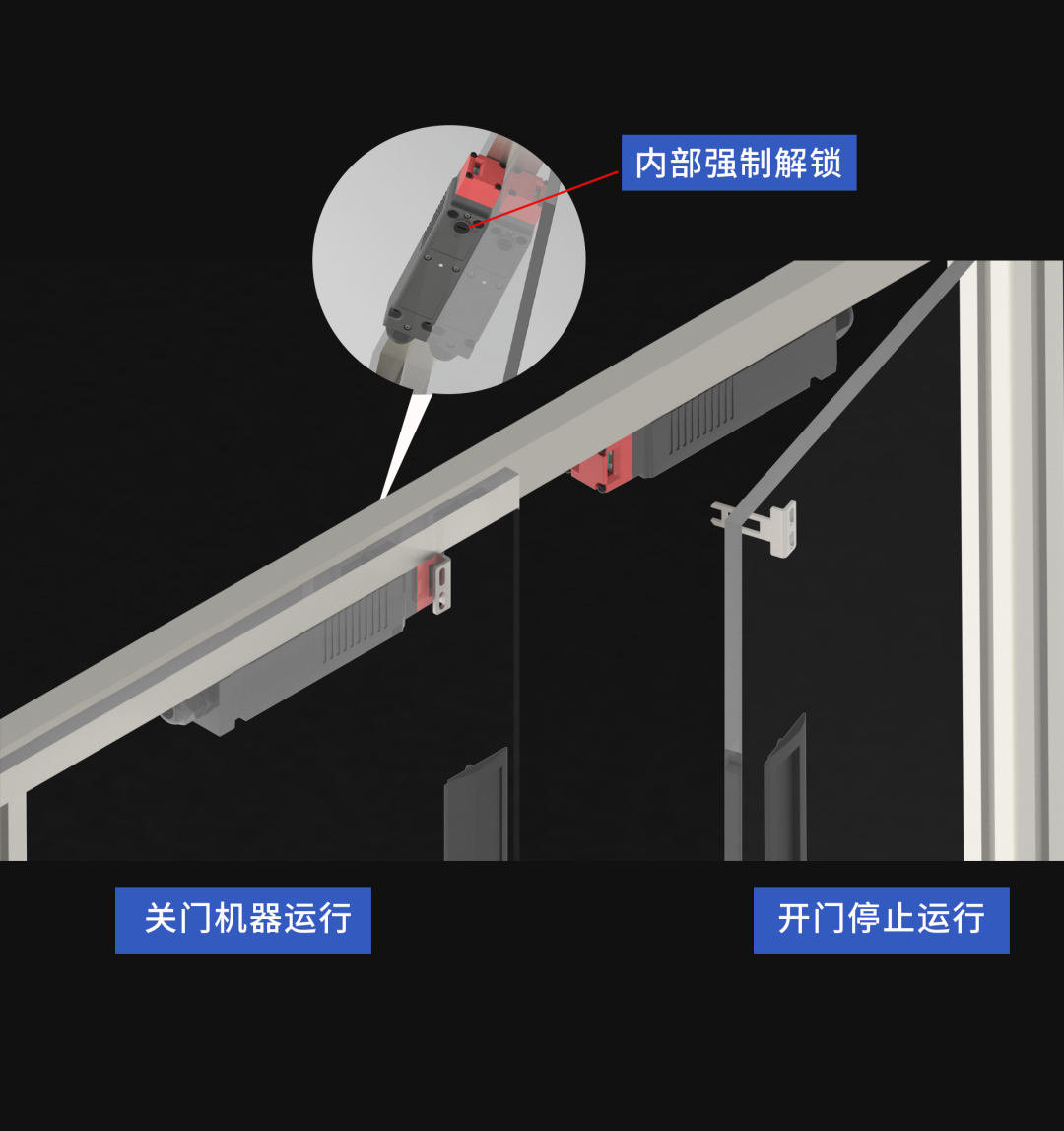

安全门锁的核心不是“锁门”，而是联锁——门不锁死，机器就不能启动；机器不停稳，门就不能打开。
01
机械安全
安装不当是门锁故障的头号原因，机械对齐是联锁可靠的基础。
安装要点：

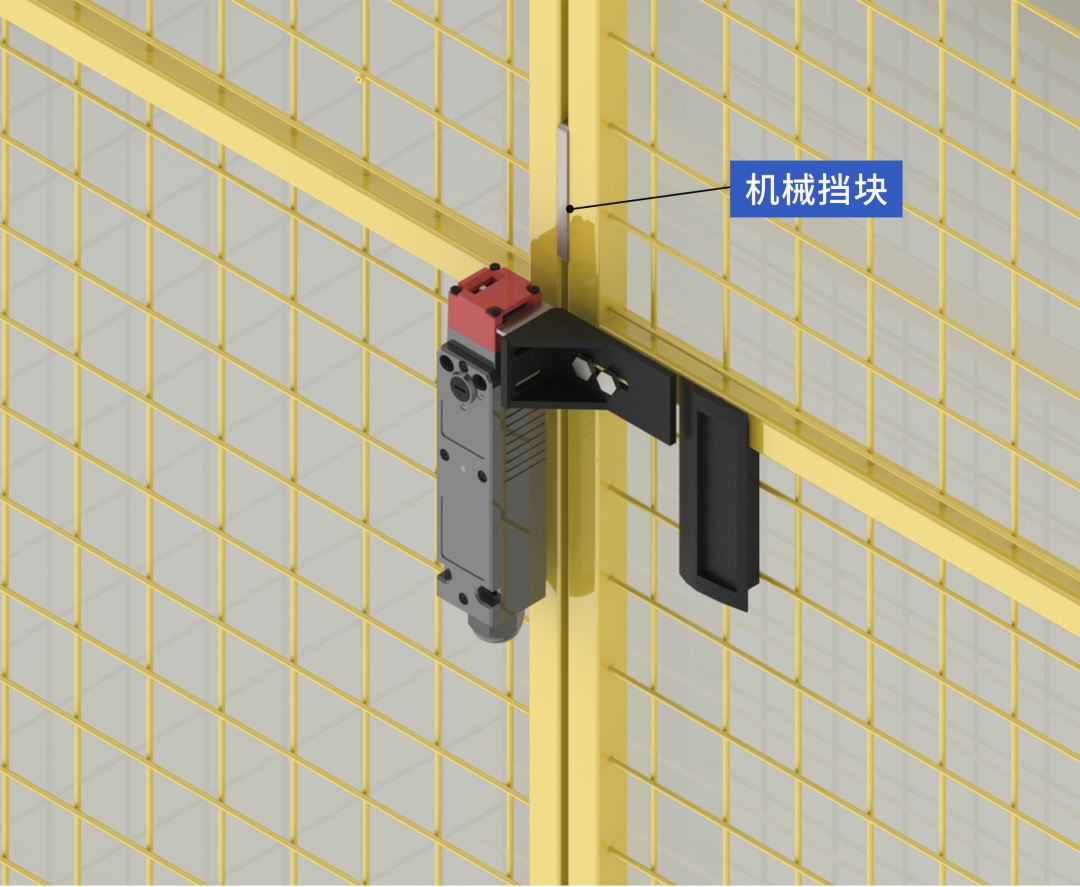

禁止锁体受力：绝对不能用门锁本身充当门的机械止动块，必须额外加装独立机械挡块限制门的位置，否则长期撞击损坏锁体，联锁失效只是时间问题。

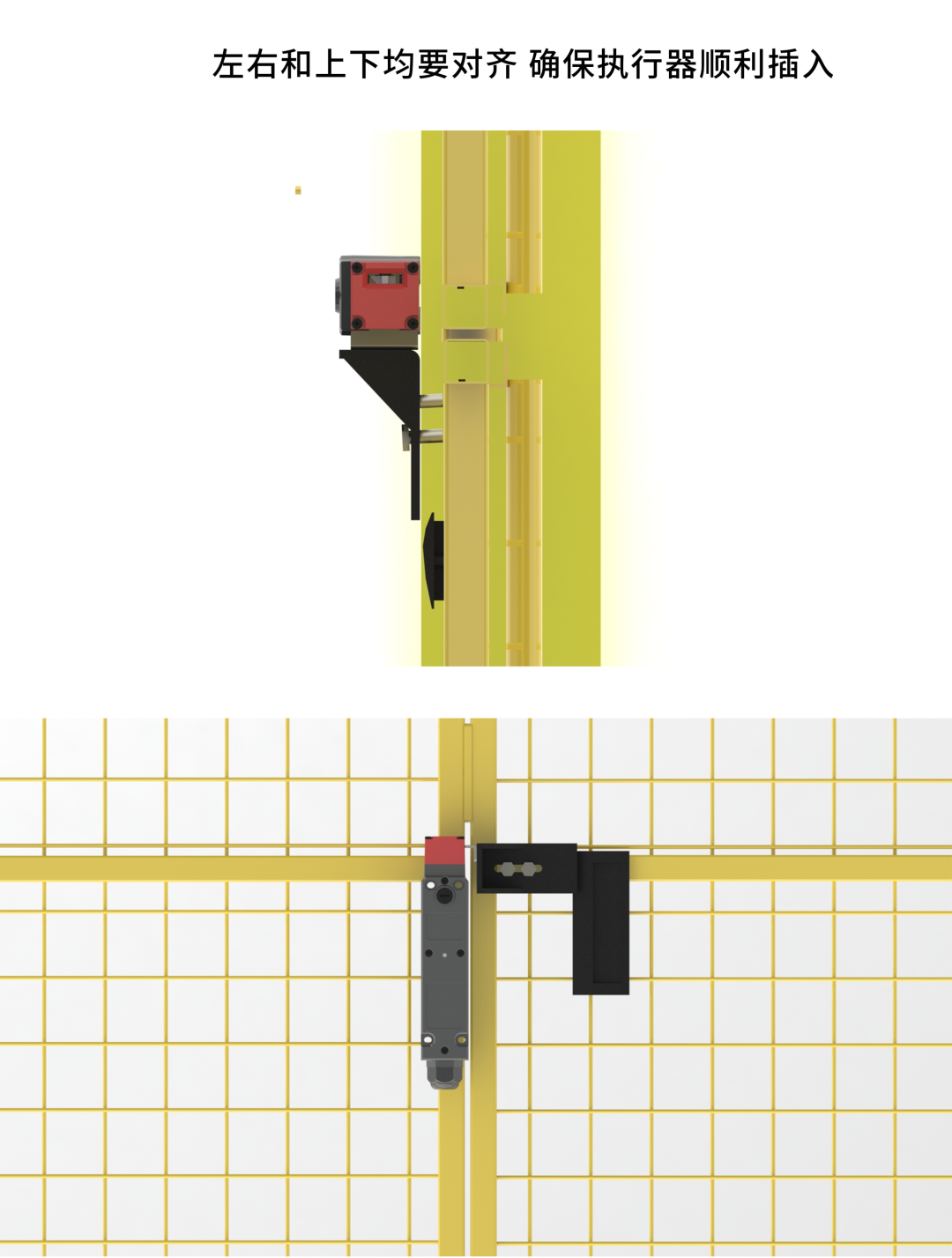

保持间隙对齐：执行器装在移动门上，锁体装在固定框架上，两者间隙要精确控制，具体数值查手册，通常建议约 2mm，确保执行器顺利插入。
严格管控防篡改：备用执行器必须严格管控，不能随手可取，否则联锁形同虚设。
02
电气接线

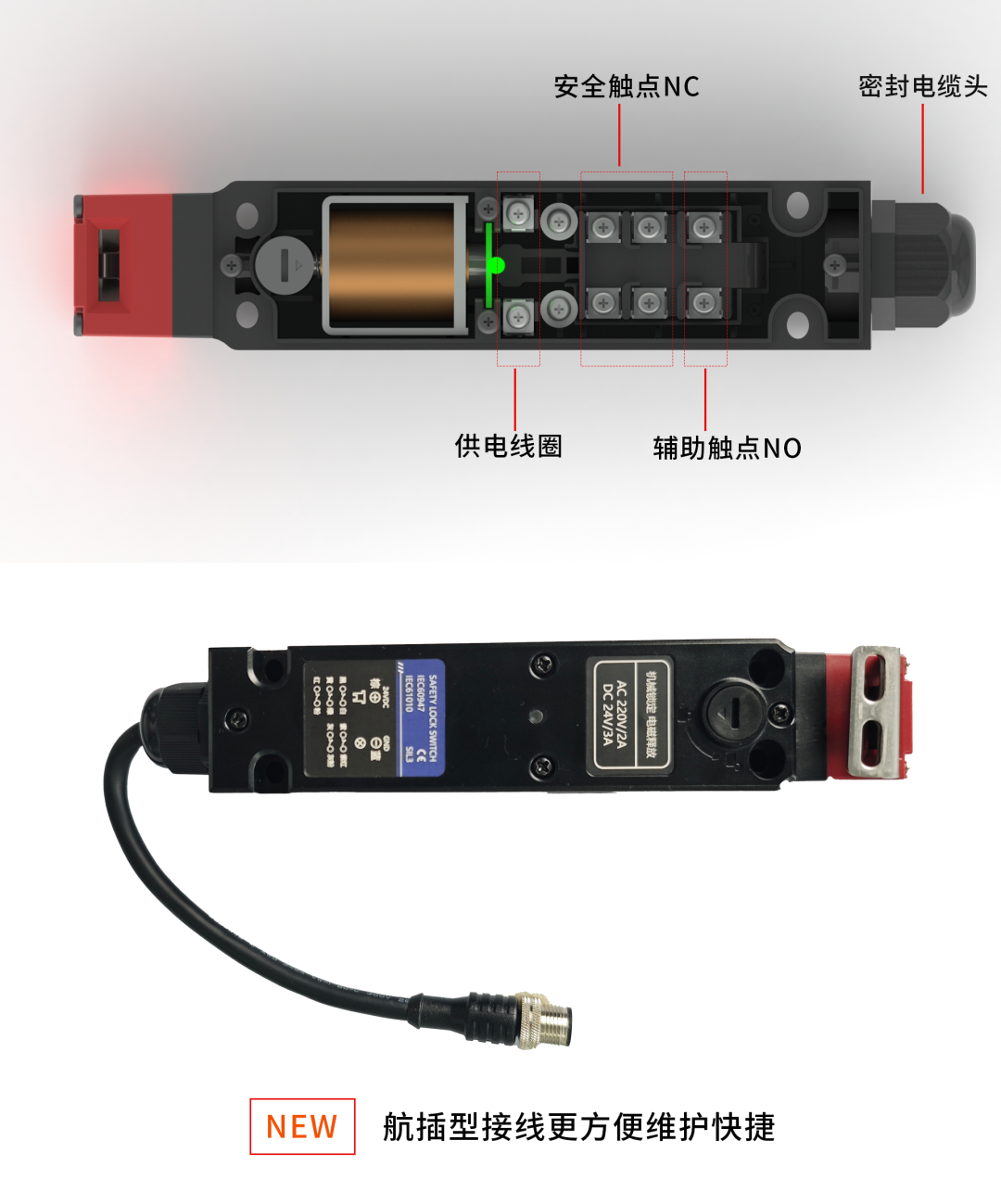

门锁通常有安全触点（NC，常闭）和辅助触点（NO，常开），两者不能混用。
接线要点：
安全回路串接：必须串联使用安全常闭触点，接入安全继电器或安全 PLC 的输入端。
线圈独立供电：电磁线圈供电（通常 A1/A2）应独立控制，并确认锁定原理——是通电锁定还是断电锁定，确保机器未停稳时门无法解锁。
核对电气参数：注意触点容量与线圈电压。端子按手册力矩紧固（常见 0.6–0.8Nm），电缆密封接头拧紧，维持防护等级。
03
联锁调试
安装后必须逐项验证安全逻辑，操作时务必确认机器不会意外启动。
验证步骤：
1. 锁定有效性：门关闭锁定后，机器运转期间应无法打开防护门，拉门确认锁定牢固。
2. 启动禁止：机器停止、门打开时，机器必须无法启动，验证安全触点的断开功能。
3. 紧急解锁：如有逃生解锁装置，测试能否从危险区域内部正常开门，且解锁时机器无法启动；逃生装置应从外部不可操作。
04
日常维护
安全门锁是有限寿命的安全部件，别等出事再检查。
维护要点：
定期功能测试：建议至少每年一次完整功能检查，高安全等级应用可能需每月一次，内容包括锁定力、触点通断、解锁功能。
清洁防止污染：保持执行器入口清洁，防止碎屑粉尘进入导致卡滞；气动门锁要保证气源干燥清洁。
遵守寿命限制部分手册规定出厂后 10 年必须整体更换，即使仍在工作。
受损整体更换：设备受损或故障时应整体更换，不要尝试修复。
温馨提醒：
安全门锁不是普通门锁，它是安全控制系统的一部分。选型要对、安装要准、接线要规范、测试要定期。任何一步偷懒，都是在拿人的安全赌概率。
