AMC1302-Q1是用于电流感应的汽车类 ±50mV 输入、高精度、增强型隔离放大器
产品详情
描述：
AMC1302-Q1 是一款精密AD9883AKSTZ-140隔离放大器，其输出与输入电路通过高度抗磁干扰的隔离栅隔开。根据 DIN EN IEC 60747-17 (VDE 0884-17)，该屏障经认证可提供高达 5 kV RMS的增强电流隔离，并支持高达 1.5 kV RMS的工作电压。
隔离栅将系统中在不同共模电压水平上运行的部分隔开，并保护低压侧免受危险电压和损坏。
AMC1302-Q1 的输入经过优化，可直接连接到低阻抗分流电阻器或其他低信号电平的低阻抗电压源。出色的直流精度和低温漂支持在 –40°C 至 +125°C 的整个汽车温度范围内对 PFC 级、DC/DC 转换器、牵引逆变器和 OBC 进行精确的电流控制。
集成的缺失分流和缺失高侧电源检测功能简化了系统级设计和诊断。
特性：
●符合汽车应用的 AEC-Q100 标准：
○温度等级 1：–40°C 至 125°C，T A
●功能安全能力
○可用于帮助功能安全系统设计的文档
●±50mV 输入电压范围针对使用分流电阻器的电流测量进行了优化
●固定增益：41
●低直流误差：
○偏移误差：±50 μV（最大值）
○偏移漂移：±0.8 μV/°C（最大值）
○增益误差：±0.2%（最大值）
○增益漂移：±35 ppm/°C（最大值）
○非线性：0.03%（最大值）
●高侧和低侧 3.3V 或 5V 操作
●故障安全输出
●高 CMTI：100 kV/μs（分钟）
●低 EMI，符合 CISPR-11 和 CISPR-25 标准
●安全相关认证：
○符合 DIN EN IEC 60747-17 (VDE 0884-17)的 7000-V PK增强型隔离
应用：
●基于分流电阻的电流检测：
— HEV/EV 车载充电器 (OBC)
— HEV/EV DC/DC 转换器
— HEV/EV 逆变器和电机控制
— HEV/EV eTurbo/充电器
参数：
输入范围 (Vp-p)：±0.05
隔离工作电压 VIOWM (rms) (V)：1500
隔离瞬态过电压 VIOTM (峰值) (V)：7000
CMTI (最小值) (kV/μs)：55
输入偏移 (+/-) (最大值) (mV)：0.1
输入失调漂移 (+/-) (Typ) (uV/C)：0.15
增益误差 (+/-) (最大值) (%)：0.3
增益误差漂移 (+/-) (Typ) (ppm/°C)：15
增益非线性 (+/-) (Max) (%)：0.03
小信号带宽 (Typ) (kHz)：280
工作温度范围（℃）：-40 到 125

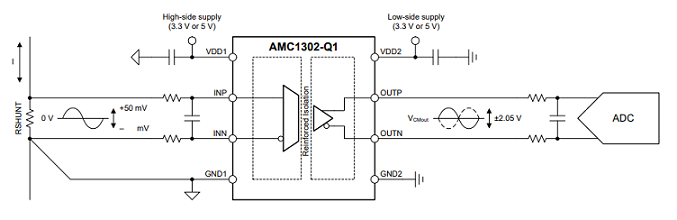

◆AMC1302-Q1 典型应用

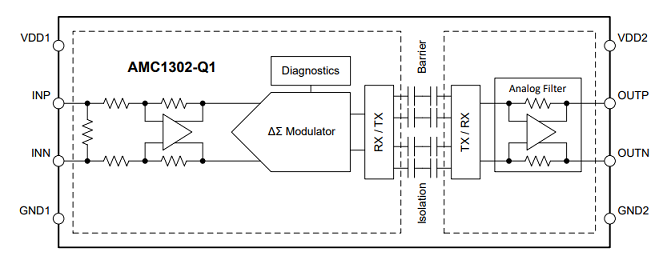

◆AMC1302-Q1 功能框图
查看全文
