20-100V高耐压的电源芯片58650 可高效率转换成5V/2A、9V/2A、12V/2A给手机充电

IC小宇宙 20231023

传感专家

概述

58650 是一款支持宽电压输入的开关降压型DC-DC，最高输入电压 100V。58650具有低待机功耗、高效率、低纹波、优异的母线电压调整率和负载调整率等特性。支持大电流输出，输出电流可达 2A以上。

58650 通过设置FB引脚的分压电阻可设置输出恒压值。

58650 采用固定频率的PWM控制方式，典型开关频率为 150KHz。轻载时会进入跳周期模式以获得高转换效率。

58650 内部集成软启动以及过温保护电路，输出短路保护，限流保护等功能，提高系统可靠性。

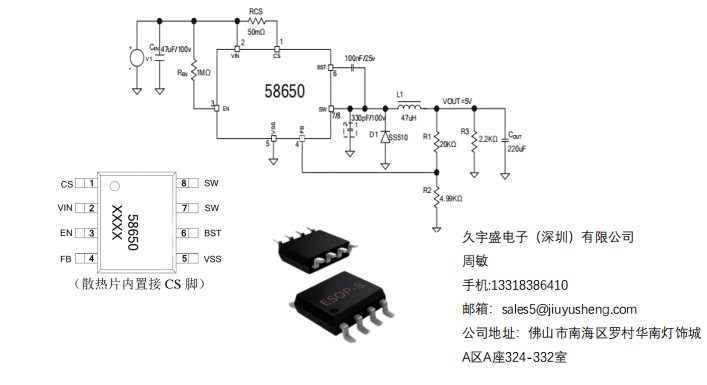

58650 采用ESOP8 封装，散热片内置接CS脚。


58650的特点

宽输入电压范围：8V~100V

输入限流可通过外部电阻调节

输出电压可调

带 EN 使能控制

支持输出 12V/2A、5V/2A

工作频率：150KHz

低待机功耗

内置过温保护、输出短路保护

内置软启动


应用

追踪器

恒压源

电动汽车、电动自行车、电瓶车

扭扭车、卡车
