天恒科仪HTM系列射频微波探针台：高精度半导体测试的核心工具解析
行业背景与技术挑战
随着5G通信、自动驾驶、人工智能等技术的快速发展，半导体器件的工作频率已从GHz向毫米波（30-300GHz）甚至太赫兹频段延伸。高频芯片的性能验证对测试设备提出了严苛要求：
1.精度需求：纳米级位移控制、±3μm台面平整度；
2.频段覆盖：需支持DC至110GHz全频段信号加载与测量；
3.环境适应性：高压、高温、多通道同步测试等复杂场景。
传统探针台在精度、频宽和扩展性上的局限，已成为制约高频芯片研发的关键瓶颈。
HTM系列探针台：技术方案与核心参数

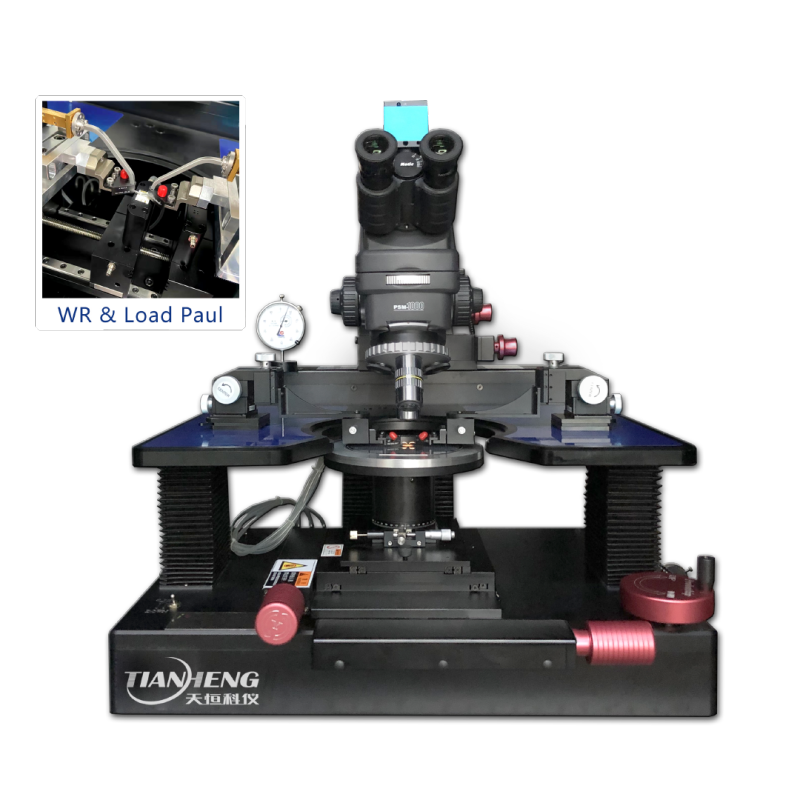

天恒科仪HTM系列（HTM-600RF/800RF/1200RF）专为高频/微波芯片测试设计，其技术架构可分为四大模块：
1. 高精度机械系统
台面设计与稳定性
材质：抛光不锈钢+镀金工艺，表面粗糙度Ra≤0.1μm，电磁屏蔽效能＞60dB；
真空吸附+浮地悬空双系统，确保样品位移＜0.5μm（@10Hz振动环境）。
多维动态调节
X/Y/Z轴气浮定位，重复定位精度1μm；
水平旋转（360°）与垂直摆动（±20°）微调，角度分辨率0.1°，适配异形封装与倾斜探针卡。
2. 全频段信号兼容性
探针类型与频段覆盖
| 探针类型 | 频率范围 | 典型应用场景 |
| 射频阻抗探测探针 | DC-26GHz | 5G PA/LNA阻抗匹配 |
| 微波差分同轴探针 | DC-110GHz | 毫米波雷达模块测试 |
| 波导探针 | 33-110GHz | 太赫兹通信器件验证 |
校准标准：支持SOLT（Short-Open-Load-Thru）、TRL（Thru-Reflect-Line）等，误差矢量幅度（EVM）＜1.5%。
3. 智能化检测系统
显微成像单元
光学倍率：180X/500X/1000X，分辨率1μm（@1000X）；
工业相机：1920×1080P，帧率60fps，支持AI缺陷识别（焊点空洞、线宽偏差等）。
数据接口：集成GPIB、LAN、USB 3.0，兼容LabVIEW、Python二次开发。
4. 扩展性与可靠性
探针座配置：支持8-12个探针座同步工作，通道间隔离度＞80dB（@40GHz）；
环境适应性：工作温度-20℃至150℃，支持氮气腔体封装（选配），满足SiC/GaN器件高温测试需求。
典型应用场景与实测案例
场景1：5G毫米波射频前端模块测试
需求：28GHz/39GHz频段PA的S参数（S11/S21）、输出功率（Pout）、效率（PAE）测试；
方案：HTM-800RF搭载DC-110GHz差分探针，通过TRL校准消除夹具误差，实测EVM＜2%（@64QAM调制信号）。
场景2：第三代半导体器件可靠性验证
需求：SiC MOSFET在6500V/200℃条件下的动态Rds(on)与阈值电压漂移；
方案：真空吸附固定6英寸晶圆，高温台选配，连续测试1000小时，数据漂移＜3%。
场景3：硅光芯片耦合效率分析
需求：波导与光纤的对准精度需＜0.5μm；
方案：利用Z轴1μm精调与显微镜500X成像，实现光斑位置实时监控，耦合效率提升至92%。
HTM系列在行业中的技术定位
对标国际竞品：相比Cascade、FormFactor同类产品，HTM系列在频段扩展性（110GHz vs. 67GHz）与多探针同步测试（12通道 vs. 8通道）上更具优势；
成本效率比：国产化供应链使价格降低约30%，交货周期缩短至8周（国际品牌平均12周）；
客户反馈：某通信设备厂商指出，HTM-1200RF的110GHz测试能力使其预研进度提前4个月。
未来技术演进方向
太赫兹测试：拓展至330GHz频段，支持6G通信与医学成像；
自动化集成：与机械臂、晶圆传送系统联动，实现无人化产线测试；
AI诊断升级：基于深度学习的实时故障预测与根因分析。
技术深耕，推动国产测试设备突围
天恒科仪HTM系列探针台通过高精度机械设计、全频段信号兼容与智能化检测系统，解决了高频芯片测试的核心痛点。其技术参数已通过CNAS认证，并在全球50余家半导体企业量产线中稳定运行。随着国产替代进程加速，HTM系列有望成为射频/微波测试领域的标杆工具。
如需技术白皮书或定制化方案，可访问[天恒科仪官网](http://www.horizonthk.com)或联系技术支持团队。
