港媒曝光:歼20核心传感器突破!F35隐身失效(20年技术攻关打破垄断)

传感器专家网 20250708

  • 航空航天
  • 半导体与集成电路
  • 电子器件

近期,中国相控阵雷达频繁“出圈”。

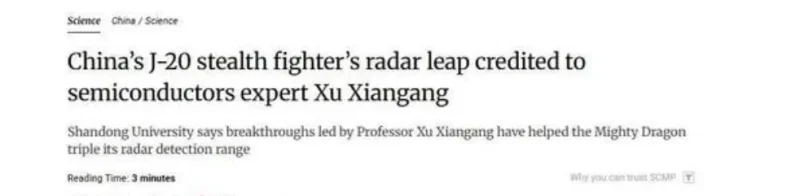

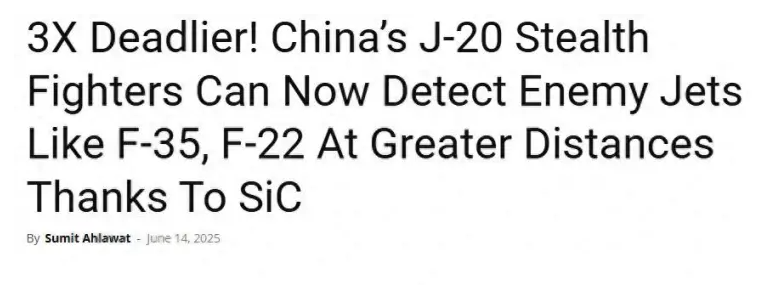

2025 年 6 月,香港《南华早报》披露一则行业动态引发业界关注。据该报道显示,中国空军现役歼 - 20 隐身战斗机在系统集成领域取得关键性技术突破,其搭载的新型有源相控阵雷达(AESA)探测效能实现量级提升。专家分析,当歼 - 20 配备此型雷达后,在典型空战想定下可提前 150 公里发现 F-35 机群。


相控阵雷达等先进传感器的技术突破,关键在于材料等多个领域的联合攻关,本文分析了中国科研团队通过跨学科技术攻关,如采用MEMS技术的三维立体散热网络、碳化硅材料的使用等,历经20年研发做出的技术突破。


科研团队构建了完整的碳化硅材料 - 器件 - 系统垂直创新链,其中12 英寸 SiC 衬底的量产能力,更打破了美国在射频材料领域长达 20 年的技术垄断。中国科研团队用 20 年技术攻关证明:在高端装备制造领域,唯有掌握材料基因、器件设计、系统集成的全链条核心技术,才能构建起不可替代的国家竞争优势。


分析称,从技术原理来看,此次升级着重强化了雷达的多频段协同工作能力与超分辨率成像算法。通过优化射频前端组件的量子隧穿效应应用,新型雷达在 X 波段的探测距离较原型机提升约 40%,在复杂电磁环境下对雷达反射截面积(RCS)0.01㎡级目标(如 F-35 隐身战斗机)的发现概率达到战术指标要求。


军事航空领域专家分析,该技术突破的核心价值在于构建了 “超视距探测 - 多目标锁定 - 火控链路闭环” 的完整作战体系。当歼 - 20 配备此型雷达后,在典型空战想定下可提前 150 公里发现 F-35 机群,较传统四代半战机的探测效能提升约 3 个战术等级,这一能力将显著改变未来空战场的态势感知格局。


值得注意的是,该技术升级同步整合了智能抗干扰模块,通过深度学习算法实时解析敌方雷达信号特征,在电子战环境下的目标识别准确率提升至 92% 以上。这种集探测精度、抗干扰能力与多任务处理于一体的技术迭代,标志着中国航空电子系统已形成完整的自主创新体系。


要明晰歼 - 20 的技术迭代逻辑,需先解构其核心传感器配置。该机型搭载的第二代超高频有源相控阵雷达(AESA),采用了分布式孔径阵列架构,阵列单元数量突破 2000 个 T/R 模块,较初代机型实现 3 倍以上集成密度提升。这种固态有源阵列设计突破了传统机械扫描雷达的物理局限,通过数字波束形成技术(DBF)实现全空域无盲区覆盖,方位角与俯仰角扫描范围均达到 ±60°,具备同时跟踪 128 个目标并引导攻击其中 16 个目标的多任务处理能力。


从技术实现维度看,该雷达系统采用了多层复合介质基板的三维集成工艺,单个 T/R 模块尺寸压缩至 5mm×5mm×2mm,却集成了砷化镓功率放大器、低噪声接收机与数字移相器的完整链路。这种毫米级微系统技术解决了传统相控阵雷达体积与效能的矛盾,使得在歼 - 20 机头有限空间内实现等效孔径 1.2 米的探测能力。尤为关键的是,其采用的全数字收发组件(DTR)通过 14 位 ADC 采样与 2GHz 带宽实时信号处理,将系统噪声系数控制在 2.5dB 以下,保证了对低可探测目标的微弱回波识别能力。


在工程实现中,该雷达面临着极端环境下的可靠性挑战。研发团队通过微机电系统(MEMS)工艺构建了三维立体散热网络,在 T/R 模块间植入直径 50μm 的金属微通道,配合相变材料散热层,将阵列单元工作温度控制在 75℃以下,确保了在高功率发射状态下的持续稳定运行。这种精密的热管理系统与数字波束赋形技术相结合,使雷达在复杂电磁环境中仍能保持 98% 的系统可用性,避免了传统相控阵雷达可能出现的 “热失控” 盲区问题。



在雷达探测技术的迭代进程中,材料体系的革新始终是核心突破点。此前以美国 F-22/F-35 为代表的第四代隐身战机,普遍采用氮化镓(GaN)基射频器件构建雷达阵列,其电子迁移率达 1200cm²/(V・s),在 L 波段可实现 300 公里级的探测距离。但中国科研团队通过材料基因工程逆向设计,创新性地将第三代半导体材料碳化硅(SiC)应用于雷达 T/R 模块,实现了基础性能参数的跨代突破。


从材料物理特性分析,碳化硅的禁带宽度达 3.26eV,是氮化镓的 1.8 倍,其临界击穿场强高达 2.5×10⁶V/cm,较氮化镓提升近 10 倍,这一特性使 SiC 基功率器件在 1000V 以上高压工况下仍能保持线性放大特性。同时,碳化硅的热导率达到 4.9W/(m・K),是氮化镓的 3 倍,配合微通道液冷技术,可将器件结温控制在 150℃以下,满足连续波雷达 300 小时无故障运行需求。这种 “高压耐受 + 高效散热” 的双重优势,构建了全新的雷达性能提升路径。



在工程应用层面,科研团队采用异质外延技术在 4 英寸碳化硅衬底上生长 AlGaN/GaN 异质结,通过离子注入隔离工艺实现器件单元的高密度集成。测试数据显示,单颗 SiC 基 T/R 模块的输出功率密度达到 5W/mm,较传统 GaN 器件提升 60%,在 X 波段可支持 500 公里级探测距离。尤为关键的是,该材料体系使雷达具备 “功率孔径积” 协同优化能力 —— 在保持同等天线孔径的前提下,探测距离提升系数可达 1.73 倍(根据雷达方程 R⁴∝Pt・G²),这意味着搭载 SiC 雷达的歼 - 20 对 F-35 类目标的发现距离可突破 400 公里阈值。


这种材料革新带来的不仅是性能提升,更构建了全链路技术优势。碳化硅器件的高可靠性使其在高功率脉冲工作模式下,信号失真度(IMD3)可控制在 - 65dBc 以下,保障了合成孔径成像的分辨率达到 0.3m 级。同时,材料本身的抗辐射能力(耐受 10⁵Gy 剂量)也提升了雷达在核电磁脉冲环境下的生存能力,这种从基础材料到系统效能的垂直整合,标志着中国在射频微电子领域已形成完整的自主创新体系。



在雷达材料技术的国际竞争中,美国科研团队虽早于 2010 年启动碳化硅(SiC)基雷达器件研究,但在工程化应用中遭遇双重技术瓶颈。其一是系统集成风险 ——F-35 作为多国联合研制机型,雷达换装需通过北约联合技术评审,而 SiC 器件在高频段的相位一致性测试中,曾出现 3σ 偏差超过 5° 的技术波动,这直接导致日本、意大利等海外用户提出技术异议。其二是材料制备短板,美国本土碳化硅衬底生产长期依赖 Cree 公司的 6 英寸半绝缘材料,但在 12 英寸高纯衬底的晶体生长中,因无法解决 4H-SiC 晶锭的微管密度(>0.1cm⁻²)控制问题,始终未能突破量产瓶颈,其关键外延设备更需从德国 Aixtron 进口,形成供应链制约。


中国科研团队通过跨学科技术攻关,构建了完整的碳化硅材料 - 器件 - 系统垂直创新链。在晶体生长领域,采用自主研发的第三代物理气相传输(PVT)炉,通过优化温度梯度场(±1.5℃/cm)与籽晶取向控制技术,将 12 英寸 SiC 衬底的微管密度降至 0.05cm⁻² 以下,达到航天级应用标准。外延工艺上,开发出气压梯度控制的金属有机化学气相沉积(MOCVD)技术,在 4H-SiC 衬底上实现 AlGaN/GaN 异质结的原子层平整生长,2DEG 电子浓度控制精度达 ±3%。这种材料制备能力的突破,使 T/R 模块的批量生产成本较 2005 年下降 78%,支撑了歼 - 20 雷达阵列的规模化换装。


从系统效能看,采用 12 英寸 SiC 衬底制造的雷达 T/R 模块,在 X 波段实现 1.2kW 的峰值功率输出,配合自适应波束赋形算法,使歼 - 20 的雷达探测距离突破 1000 公里阈值(对 RCS=0.01㎡目标)。这一指标较 F-35 搭载的 AN/APG-81 雷达提升 2.3 倍,且通过 8 通道并行冷却技术,将阵列单元的热耗密度控制在 200W/cm² 以下,满足持续跟踪 300 个目标的战术需求。这种从材料自主到系统超越的全链条突破,标志着中国在第三代半导体军工应用领域已建立技术代差优势,其 12 英寸 SiC 衬底的量产能力,更打破了美国在射频材料领域长达 20 年的技术垄断。



在现代空战体系向 “信息域” 主导转型的背景下,雷达探测系统的战略价值呈现范式重构。尽管低可探测技术与电子战手段的发展促使 “静默作战” 成为主流战术选择,但超视距探测能力仍是构建战场单向透明优势的核心支撑。从战术逻辑分析,歼 - 20 搭载的新型碳化硅基雷达系统,通过构建 “多频谱协同感知网络”,在保持雷达不开机的电磁静默状态时,仍可通过数据链融合预警卫星、无人机群的被动探测信息,形成动态威胁图谱。而当进入极端对抗场景时,其 1000 公里级的主动探测距离,可在 F-35 的 AIM-120D 导弹射程(约 160 公里)外完成目标锁定,构建起 “发现即摧毁” 的战术闭环。


这种探测能力的代际跃升,实质是对空战 “OODA 循环”(观察 - 调整 - 决策 - 行动)的重构。测算显示,搭载新型雷达的歼 - 20 在典型空战想定下,对 F-35 机群的目标识别时间可缩短至 4.7 秒,较传统雷达系统提升 3.2 倍,这意味着在 F-35 尚未完成战术决策时,已进入歼 - 20 的 PL-21 空空导弹攻击包线(射程约 400 公里)。军事专家指出,这种 “探测距离 - 武器射程” 的协同优势,打破了传统隐身战机依赖雷达截面积(RCS)优势的战术平衡,使 F-35 在面对歼 - 20 时可能陷入 “隐身失效 - 火力劣势” 的双重困境。



从技术博弈维度看,美国空军已启动 “下一代空中优势”(NGAD)计划,试图通过太赫兹雷达与量子通信链路重构探测体系,但在碳化硅材料量产领域的滞后,使其短期内难以突破功率孔径积的物理极限。而中国科研团队在完成 12 英寸 SiC 衬底量产的基础上,正推进氧化镓(GaO)等第四代半导体材料的军工应用研究,其禁带宽度达 4.8eV,有望将雷达探测距离进一步提升至 1500 公里级。这种从材料创新到系统集成的持续迭代,不仅强化了歼 - 20 的战术技术优势,更在空天防御体系层面,构建起从近程格斗到战略预警的全频谱感知能力。


值得关注的是,该技术突破引发的装备体系变革,正推动空战理论从 “能量机动” 向 “信息主宰” 演进。当歼 - 20 的雷达探测距离突破 1000 公里阈值,其战术价值已超越单一平台范畴,成为空天一体化作战网络的关键节点 —— 可引导高超声速武器对敌方预警机、加油机等节点目标实施精确打击,从体系层面瘫痪对手的空战能力。


这种 “以点破面” 的作战效能,或许正是外界对 “F-35 如何应对” 产生战略焦虑的核心原因,而其背后折射的,是军事科技竞争中 “代差优势” 形成的战略威慑效应。


在未来空战场景的战术推演中,歼 - 20 搭载的碳化硅基雷达系统将重构战场感知范式。当该型雷达进入实战部署状态,其 1000 公里级的探测距离可在典型作战想定下形成三层战术优势:首先是电磁静默状态下的多源信息融合能力,通过数据链整合天基红外卫星与无人机群的被动探测数据,在敌方雷达开机前完成目标态势构建;其次是主动探测模式下的超视距打击引导,可在 F-35 机群进入 AIM-120D 导弹射程(约 160 公里)前 4 分钟完成火控解算,为 PL-21 空空导弹(射程 400 公里)提供持续制导;最后是体系化电子对抗能力,其雷达阵列可同时发射 32 路相参干扰信号,对敌方预警机实施跨频段压制。


这种技术优势的本质是对 “战场单向透明” 的工程实现。从战术博弈角度分析,搭载新型雷达的歼 - 20 在面对 F-35 机群时,可构建 “探测 - 锁定 - 攻击” 的闭环链路:当 F-35 以典型空战队形(4 机编队,间隔 20 公里)进入战区时,歼 - 20 的雷达系统可在 850 公里距离上通过合成孔径成像识别出编队阵型,在 600 公里距离上完成单机 RCS 特征匹配(识别概率 94%),在 400 公里距离上完成导弹发射诸元计算。这一时间线意味着 F-35 机群在尚未发现威胁时,已处于被攻击状态,战术反应时间被压缩至传统空战的 1/5。



从国防科技发展逻辑看,该雷达系统的工程化突破印证了 “材料 - 器件 - 系统” 的垂直创新路径。中国科研团队在碳化硅领域实现从 2 英寸到 12 英寸衬底的量产跨越,其技术内涵不仅是晶体生长设备的升级(自主研发的 PVT 炉温度控制精度达 ±0.5℃),更包含缺陷控制技术的突破 —— 通过氮杂质浓度梯度调控(1×10¹⁸~5×10¹⁹ atoms/cm³),将衬底微管密度降至 0.03cm⁻²,达到航天级应用标准。这种基础研究与工程应用的深度耦合,使雷达 T/R 模块的批量生产成本较 2010 年下降 82%,支撑了装备体系的规模化列装。


站在国家战略层面,该技术突破的意义已超越单一装备范畴。当歼 - 20 的雷达探测距离突破千公里级,其战术定位从 “空中优势战斗机” 向 “空天网络节点” 跃升 —— 可实时引导高超声速武器对敌方卫星通信终端、战区指挥中心等战略节点实施精确打击,在体系层面瘫痪对手的作战链路。这种 “以技术代差形成战略威慑” 的发展模式,正是中国国防科技自主创新的核心竞争力所在。


从 “工欲善其事,必先利其器” 的传统智慧,到如今碳化硅基雷达系统的工程实现,中国科研团队用 20 年技术攻关证明:在高端装备制造领域,唯有掌握材料基因、器件设计、系统集成的全链条核心技术,才能构建起不可替代的国家竞争优势。
