天恒科仪-产品样册 | 工艺制程设备篇

天恒科仪-小盛 20250725

  • 光刻工艺
  • 半导体设备
  • 薄膜测量

天恒科仪(苏州)光电技术有限公司专注于高精度测试测量系统和设备的研发、设计、生产、销售。为科研到量产的测试测量提供一站式解决方案

​

​工艺制程设备

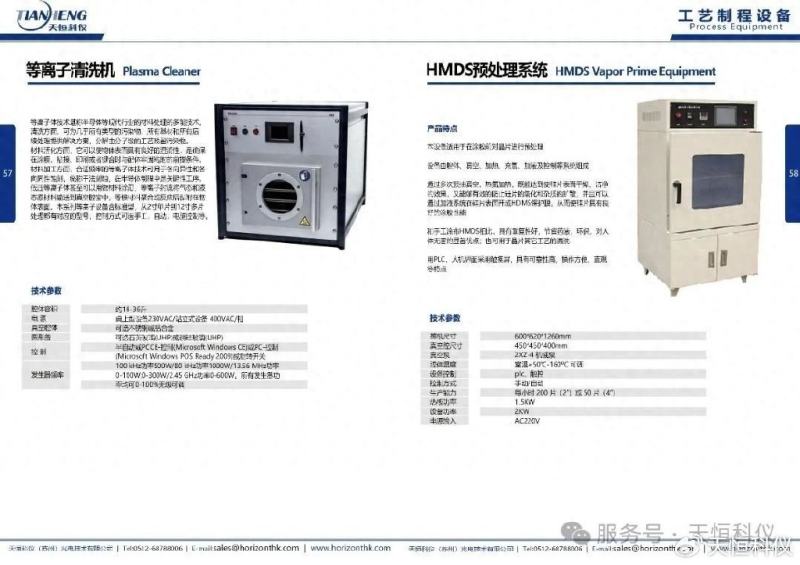

HMDS预处理系统:

  • 功能定位:晶圆光刻胶涂覆前的全自动预处理专家,解决表面疏水性、氧化及杂质扩散问题,提升光刻良率。
  • 处理原理:多级真空抽气、热氮干燥、HMDS蒸汽成膜
  • 工艺控制:腔体温度50-160℃
  • 真空系统:2XZ-4机械泵(双级旋片设计)
  • 应用场景:硅基/化合物半导体光刻前处理、 MEMS器件防潮涂层高精度掩膜版表面疏水化

等离子清洗机:

  • 功能定位:半导体/高端制造业的多能材料处理平台,集成 清洗/活化/刻蚀/涂覆 四大功能,满足复杂工艺需求。
  • 处理原理:分子级残留物清洗 ◄ 表面活化增粘性 ◄ 干法刻蚀 ◄ 真空涂覆
  • 核心组件:不锈钢/铝合金真空腔体 + 石英/硼硅玻璃观察窗
  • 功率控制:四频段电源覆盖100kHz-80kHz-13.56MHz-2.15GHz

工艺制程设备

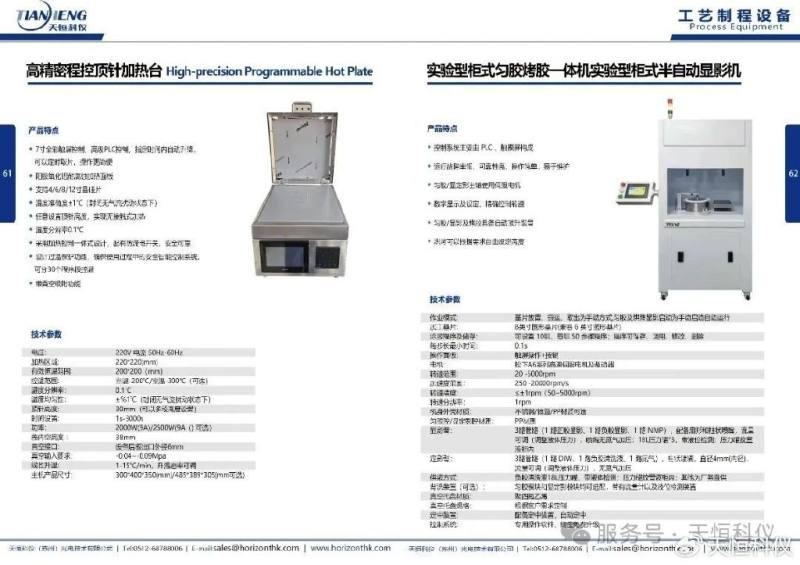

高精密程控顶针加热台:

  • 功能定位:晶圆/基片无接触热处理设备,支持无尘恒温加热与真空吸附固定,解决传统加热台的气流扰动与污染问题。
  • 控温范围:室温-200℃(标准) / 室温-300℃(可选)
  • 晶圆兼容性:4/6/8/12英寸晶硅片(真空吸附固定)
  • 应用场景:半导体封装前预烘、MEMS器件无氧退火、光刻胶低温固化、柔性基板热压键合

实验型柜式匀胶烤胶一体机 / 半自动显影机

  • 功能定位:三合一多功能平台:匀胶 + 烘烤 + 显影全流程集成,实现光刻工艺核心步骤的自动化控制。
  • 核心模块:匀胶模块、显影模块、烘烤模块
  • 运动控制:松下A6伺服电机驱动、转速范围 20–5000 rpm、 加速度 250–20000 rpm/s
  • 应用场景:硅基/化合物半导体光刻胶涂布、 微纳图形显影 、高分辨率光刻制程(如MEMS掩模制备)

工艺制程设备

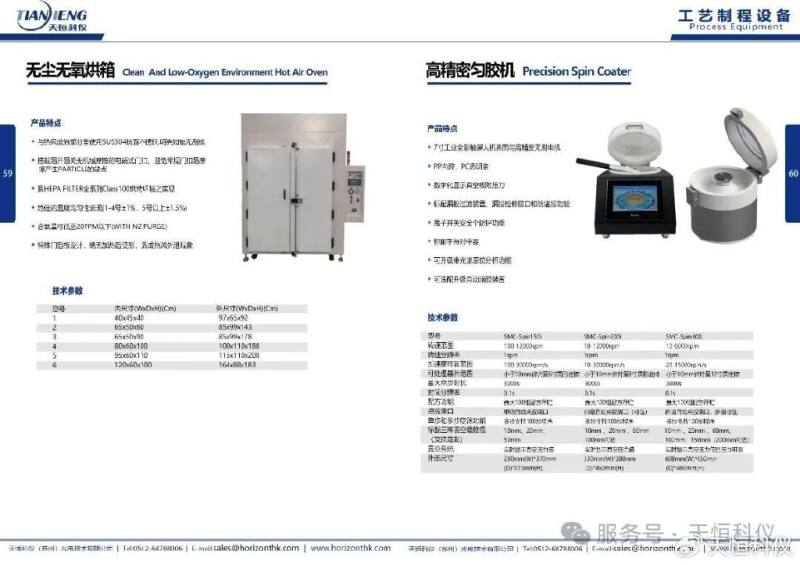

无尘无氧烘箱:

  • 功能定位:专为精密制程环境设计的洁净热处理设备,解决高温工艺中的微粒污染与氧化风险问题。
  • 洁净度控制:Class 100级环境(HEPA过滤器)氧含量≤20ppm(氮气吹扫
  • 温控性能:温度均匀性 ±1%/±1.5%、全系支持 50~300℃ 可调
  • 应用场景:半导体封装后固化 、光刻胶预烘、MEMS器件退火 、高端PCB板无氧回流焊

高精密匀胶机:

  • 功能定位:光刻胶/功能薄膜的纳米级厚度控制专家,实现旋涂工艺的全流程自动化与可重复性
  • 运动控制:高精度无刷电机、转速范围 10~12,000 rpm(SMC-Spin200i)、加速度 30,000 rpm/s
  • 真空吸附系统:实时压力显示 + 三档载物盘定制、 防堵胶设计 + 漏胶检修接口
  • 应用场景: 晶圆光刻胶涂布、柔性OLED薄膜制备 、微流控芯片PDMS成型 、纳米压印胶旋涂

工艺制程设备

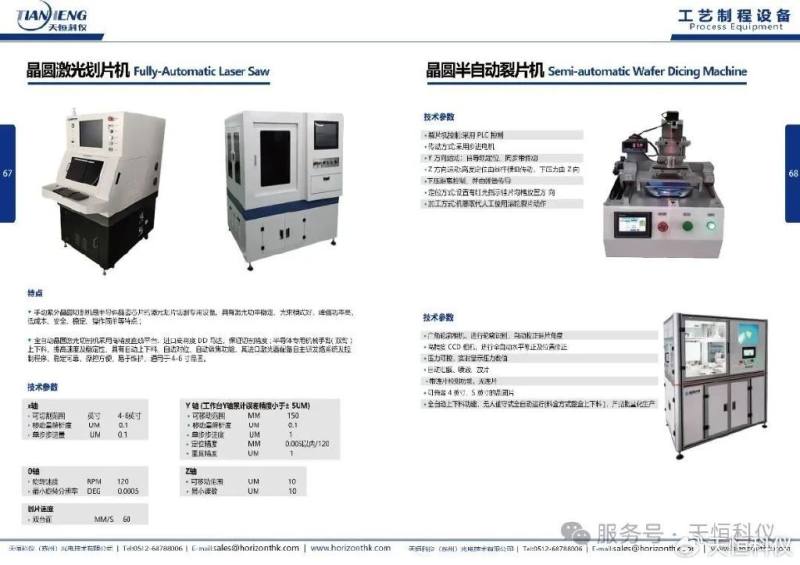

晶圆激光划片机:

  • 功能定位:半导体晶圆全自动精密切割设备,实现芯片级激光划片,满足高精度、无人值守量产需求。
  • 运动系统:Y轴累计误差<±5μm、O轴最小旋转分辨率:0.0005°
  • 光学系统:峰值功率>10kW、光束模式TEM00
  • 应用场景:功率半导体模块制造、MEMS传感器量产、射频器件加工

晶圆半自动裂片机:

  • 功能定位:激光划片后的芯片分离设备,通过压力控制实现晶粒精准裂片,支持批量生产
  • 压力控制:时数字压力显示 + 可调阈值
  • 核心精度:轴累计误差<±5μm(同划片机标准)、 重复精度≤2μm
  • 兼容性:晶圆尺寸:4-6英寸
  • 应用场景:脆性材料芯片分离、先进封装拆建合、光电器件批量生产

工艺制程设备

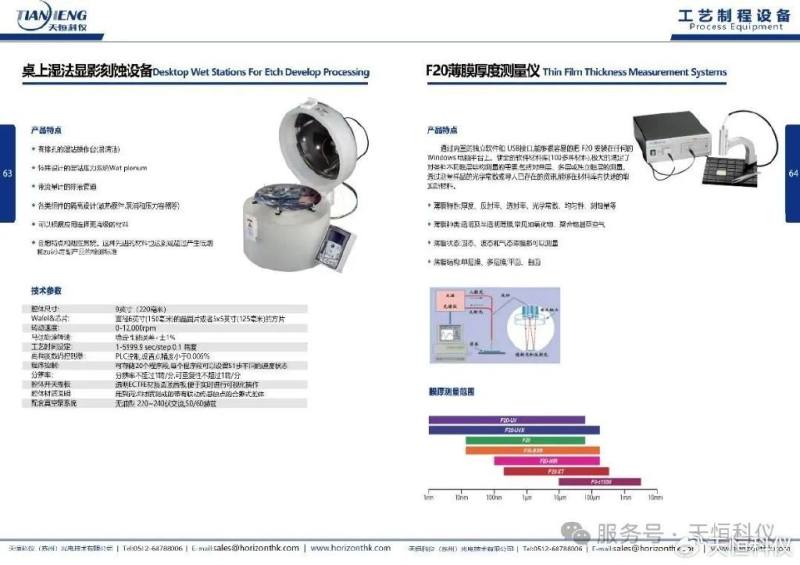

桌上湿法显影刻蚀设备:

  • 功能定位:精密湿法处理全集成平台,专攻 光刻胶显影/化学刻蚀 工艺,满足研发与中小批量生产需求
  • 工艺控制:转速 0-12,000 rpm(稳定性 ±1%)工艺时间 1-5999.9秒/步
  • 腔体设计:聚丙烯(PP)材质(耐强酸/强碱)、带排孔操作台 + 联动传感舱盖
  • 应用场景:硅基/化合物半导体光刻胶显影、 GaAs晶圆湿法刻蚀、MEMS结构层化学减薄

F20薄膜厚度测量仪:

  • 功能定位:全光谱膜厚分析专家,覆盖 1nm~10mm 超宽量程,实现多态薄膜的无损快速检测。
  • 测量原理:反射/透射光谱分析 + 自主光学常数建模
  • 测量参数:厚度、反射率、透射率、光学常数、均匀性、刻蚀量
  • 电压范围:±40V(80V p-p)
  • 量程覆盖:6款型号覆盖全光谱:F20-UV(1-100nm)-F20-XT(1μm-10mm)
  • 应用场景:半导体金属镀膜/超薄栅氧层、光学滤光片/抗反射涂层、LCD显示面板/医用高分子膜

工艺制程设备

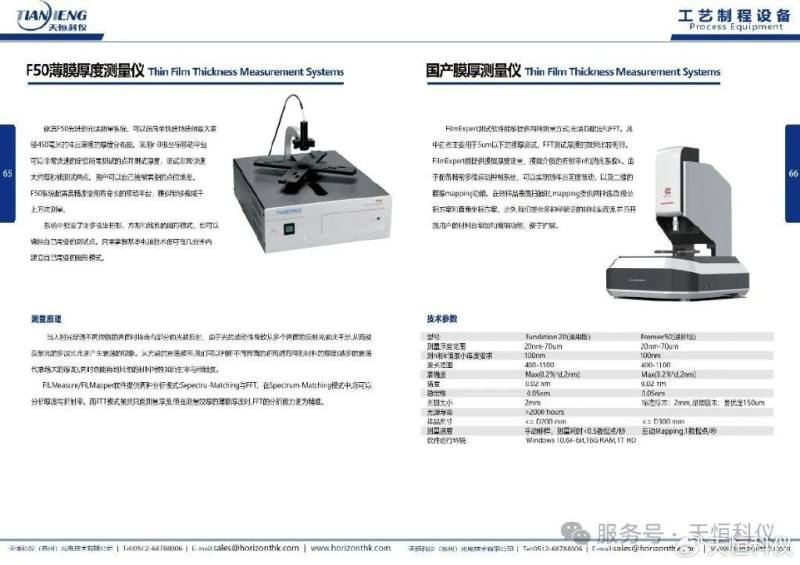

F50薄膜厚度测量仪

  • 功能定位:晶圆级高速薄膜分析平台,专为450mm大尺寸样品设计,优化产线级质检效率
  • 核心优势:每秒2点高速扫描、极坐标移动平台(r-θ) 自动定位
  • 运动控制:转速范围 0-12,000 rpm、稳定性 ±1%、时间控制0.1秒精度
  • 应用场景:8/12英寸晶圆镀膜质检、光伏面板ITO膜均匀性评估、显示面板量产级在线检测

国产膜厚测量仪:

  • 功能定位:研发级薄膜分析专家,开放材料库与微区测量,专注复杂材料研究需求。
  • 测量原理:光谱匹配法(<5μm)+ FFT厚膜模式(>5μm)
  • 测量参数:厚度、折射率(n)、消光系数(k)
  • 应用场景:新型材料(钙钛矿/量子点)光学特性研究、MEMS微区膜厚分析、特种涂层实验室开发

工艺制程设备


查看全文
