小电阻的原材和构成成本？

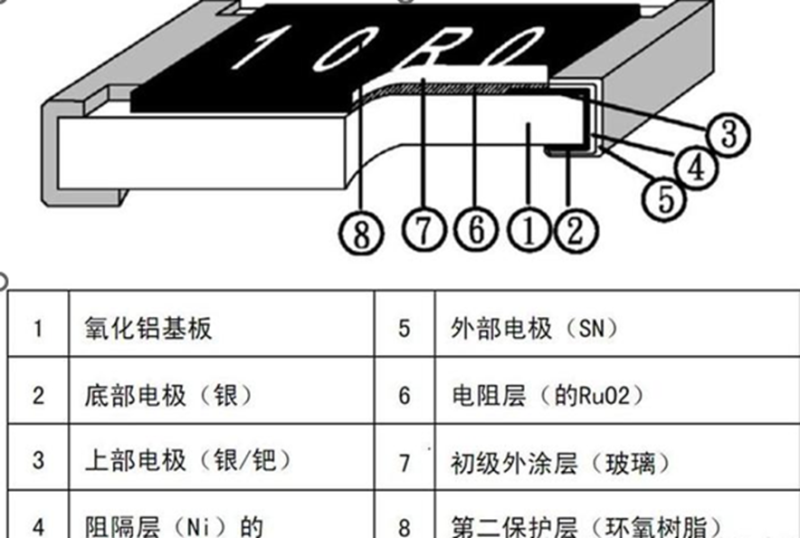

贴片电阻原材料成本构成分析
一、基板材料（占比15-25%）
贴片电阻的基板主要采用96%氧化铝陶瓷(Al₂O₃)，具有优异的绝缘性、导热性和机械强度。高功率电阻可能使用氮化铝(AlN)基板以提高散热性能，但成本增加30-50%。基板需要严格平整度控制（±0.1μm）以确保印刷精度。
二、电阻膜材料（占比35-50%）
1.厚膜电阻浆料：主要成分为钌酸盐（如钌酸铅、钌酸铋），添加玻璃粉和有机载体，占成本25-40%。高性能电阻会加入稀土元素提升TCR稳定性。
2.薄膜材料：镍铬合金(NiCr)或氮化钽(TaN)，通过真空溅射沉积，精度更高但成本比厚膜高3-5倍。
三、电极材料（占比20-30%）
- 内电极：银钯合金(Ag-Pd)，含钯量10-30%以抑制银迁移现象
- 端电极：三层结构（内层银浆→中间镀镍→外层锡铅），镍层厚度需≥2μm以保障焊接可靠性
四、辅助材料（占比10-20%）
- 保护层：环氧树脂或玻璃釉，耐温需达150℃以上
- 标记油墨：耐高温陶瓷墨水，用于阻值标识
- 有机载体：乙基纤维素/松油醇体系，影响印刷流平性
主流原材料供应商格局
核心材料供应商
材料类别 | 国际龙头 | 国内代表企业 | 技术差距 |
陶瓷基板 | 日本丸和、京瓷 | 三环集团、风华高科 | 国产基板平整度±0.3μm（国际±0.1μm） |
厚膜电阻浆料 | 美国杜邦、日本昭荣化学 | 海外华升、成都宏明 | 国产TCR±50ppm/℃（国际±25ppm/℃） |
薄膜靶材 | 日本日矿金属、东曹 | 有研新材、江丰电子 | 国产镍铬合金成分波动±3%（国际±1%） |
电极浆料 | 德国贺利氏、日本田中贵金属 | 昆山富瑞、上海宝银 | 国产银钯浆料焊接强度低15-20% |
供应链区域分布
1.日本：垄断高端材料（如京瓷基板、日矿靶材），占据车规级电阻70%份额
2.欧美：主导特殊应用（如贺利氏高温浆料耐300℃）
3.中国：消费电子级配套完善（风华高科基板自给率超80%），但高精度浆料仍依赖进口
成本优化方向
1.浆料国产化：宏明电子开发的RUO₂基浆料已实现±100ppm/℃ TCR，成本比杜邦同类低40%
2.基板薄型化：0201尺寸基板厚度从0.3mm降至0.2mm，可节约陶瓷材料15%
3.电极结构简化：部分厂商尝试用镀铜替代银钯电极，成本降低50%但需解决氧化问题
注：车规级电阻（AEC-Q200认证）材料成本比普通品高2-3倍，主要差异在基板导热率（AlN≥170W/mK）和浆料耐温性（-55~175℃）
以上数据来源于网络，如有影响，请告知删除，谢谢。
