大家好！上期为大家介绍了我们的“连接奇才”，收到了很多工程师朋友的关注。今天，我们就来点 “干货” ，一步步教您如何驾驭这个小模块，让配置过程变得像搭积木一样简单！
第一步：『 匹配灵魂 』—— 修改传感器Modbus物理参数
要让转换器和传感器“心意相通”，首先得让它们的通信参数保持一致。通过 ISDU Index 0xF5，我们可以远程配置下游传感器的“三围”：从站地址、波特率、校验位。
▶︎ 配置规则
从站地址：
1字节通信波特率：
4字节 (16进制)校验位：
1字节 (0:无 /1:奇 /2:偶)
▶︎ 实战演练
我们要将从站地址设为 0B，波特率设为 9600 (即 0x00002580)，并使用 奇校验 (1)。
只需向 ISDU 0xF5 写入以下字节流：
# 地址 波特率 (9600) 校验
# (0B) (00 25 80) (01)
#---------------------------------
0B 00 25 80 01
⭐ 小贴士:
不确定从站地址？可以先将其设为00（广播地址）进行扫描。但波特率和校验位务必与设备手册保持一致哦！
第二步：『 定义“看什么” 』—— 配置PDIn实时数据映射
您最关心传感器的哪些数据？温度？压力？通过 ISDU Index 0xF6，您可以指定最多 4个 Modbus寄存器，让它们的数据实时显示在IO-Link过程数据（PDIn）中。
▶︎ 配置规则
每组映射由 “2字节寄存器地址 + 1字节数据长度” 构成。
数据长度 = 连续寄存器的个数 × 2
▶︎ 实战演练

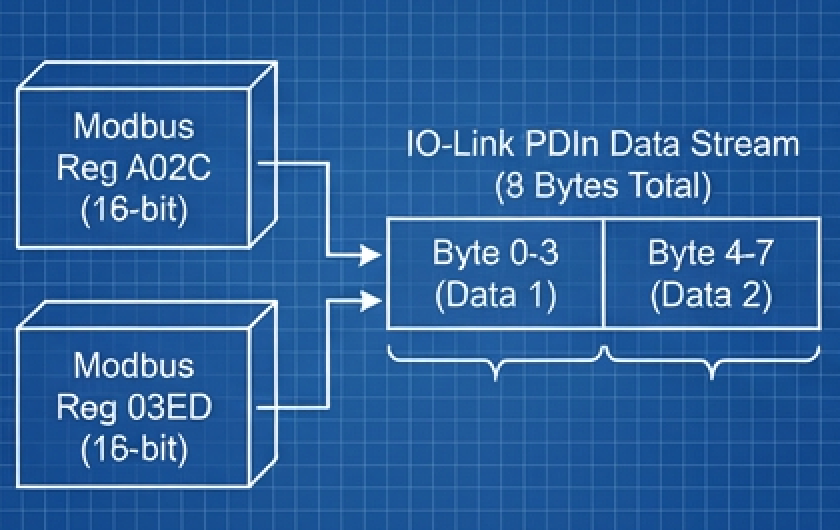

我们希望PDIn的 Byte0-3 映射寄存器 A02C 的数据，Byte4-7 映射寄存器 03ED 的数据。
向 ISDU 0xF6 写入：
# Reg1 Addr Len1 Reg2 Addr Len2
# (A0 2C) (04) (03 ED) (04)
#--------------------------------------
A0 2C 04 03 ED 04
配置完成后，主站就能实时看到这两个寄存器的数据啦！
第三步：『 解锁“隐藏技能” 』—— 配置ISDU动态数据映射
除了实时数据，传感器还有很多“隐藏”参数需要读写（如标定值、报警阈值）。利用 ISDU Index 0xF8，您可以将IO-Link的ISDU读写操作，精准“翻译”成对Modbus寄存器的操作，最多支持 18组 映射！
▶︎ 配置规则
每组映射由 6 个字节 构成，其结构如下：
| 字节 (Byte) | 描述 |
|---|---|
0-1 | ISDU Index (要映射的ISDU索引) |
2-3 | Modbus寄存器 (对应的Modbus地址) |
4 | 数据长度 (ISDU的字节长度) |
5 | 属性控制位 (定义读写权限、DS支持等) |
▶︎ 实战演练
将 ISDU 0x40 映射到 Modbus寄存器 0x040C (2字节, 读写, 支持DS)。
向 ISDU 0xF8 写入（以下为第一组映射的示例）：
# Index Reg Addr Len Attr
# (00 40) (04 0C) (02) (07)
#------------------------------------
00 40 04 0C 02 07 ...
配置完毕后，当您读写 ISDU 0x40 时，实际上就是在操作传感器的 0x040C 寄存器，是不是非常强大？
终极方案： ✨ 使用上位机配置工具
觉得手动计算字节流还是有些复杂？别担心！

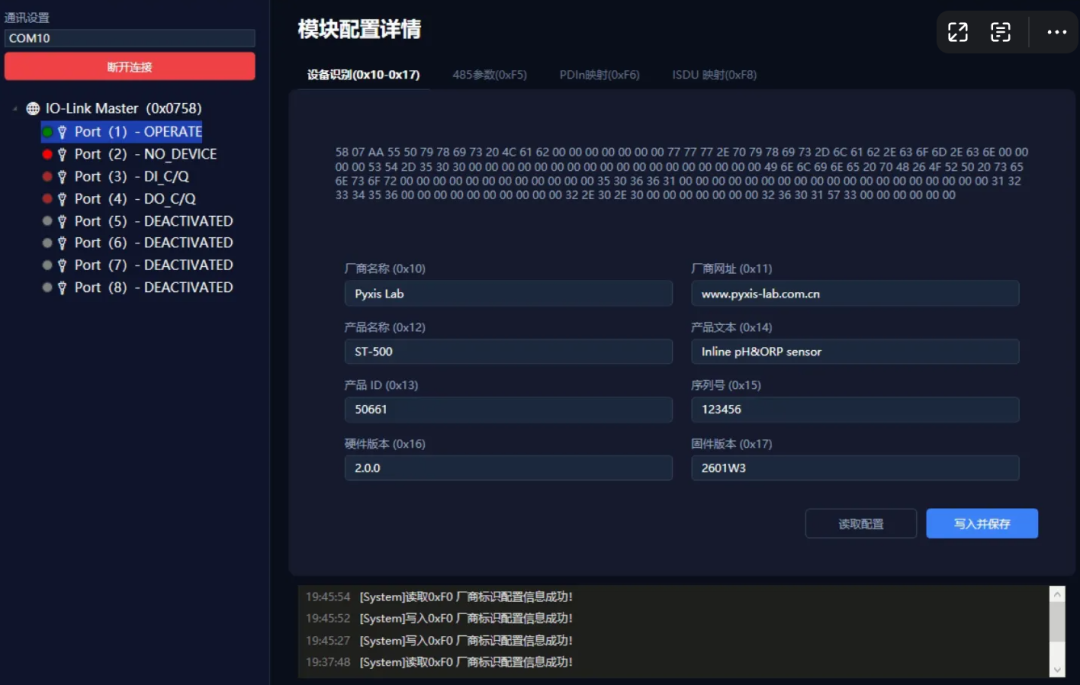

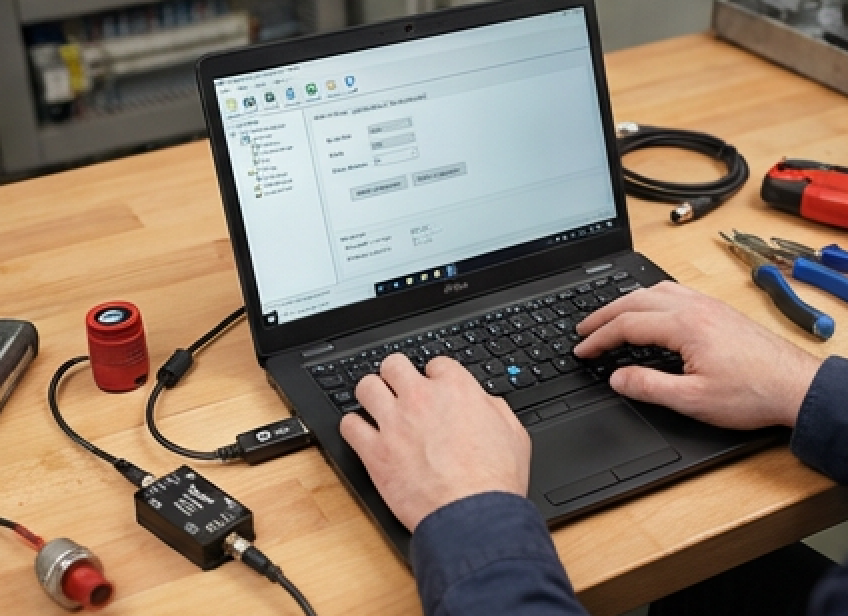

我们还提供了简单易用的 PC端配置工具，拥有图形化界面，让您无论是配置厂商信息、485参数，还是PDIn/ISDU映射，都只需动动鼠标，轻松点击即可完成。
有任何问题？
如果您在操作中遇到任何困难，欢迎随时在公众号留言或联系我们的技术支持！
