方案中心丨IP20端子式IO-Link从站，解锁布线新姿势
在工业4.0的浪潮下，如何让控制柜内的最后一米通信更智能、更简洁？
传统的点对点接线方式，不仅线束繁杂、排查困难，更难以获取设备的底层诊断数据。
今天，我们为您带来南京睿远（Rasight） 全新推出的 IP20系列端子式IO-Link从站模块方案！它不仅是一款高集成度的IO-Link从站产品，更是您实现设备层数字化的得力助手。
为什么选择IP20系列？

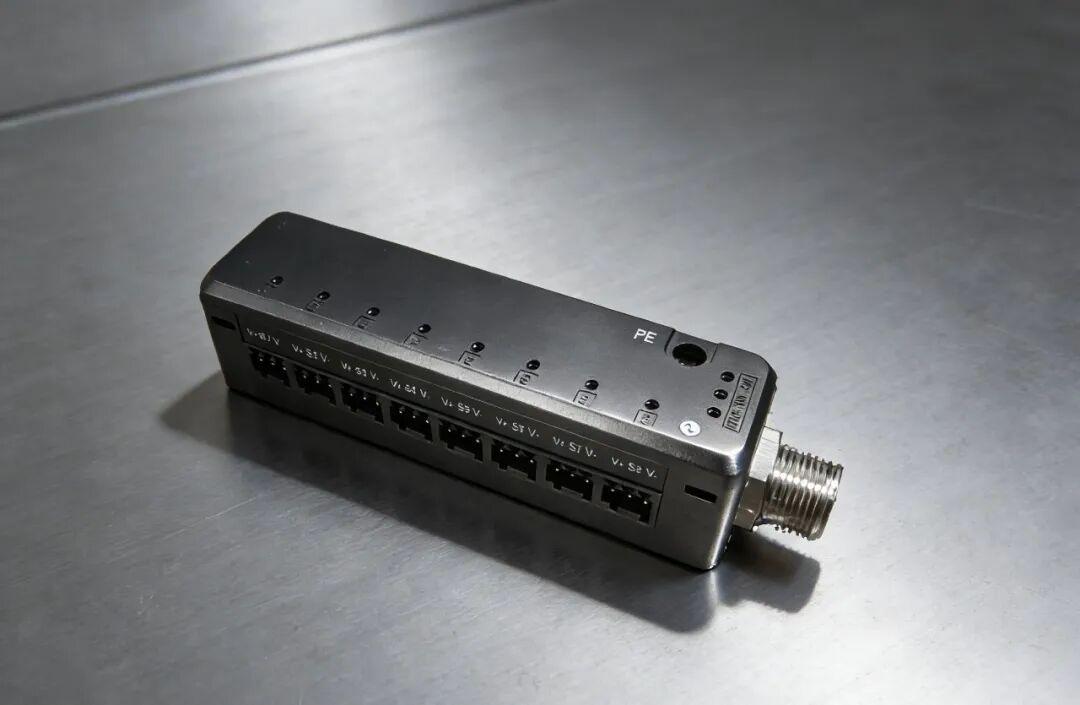

1️⃣ 极简布线，端子式设计
告别复杂的焊接与多股线束！
• IO-Link接口：采用标准 M12（A-coded）公头，一根电缆即可连接主站，同时搞定通信与供电。
• I/O端口：配备 8组 3位可拔插式接线端子，支持 NPN 传感器/执行器直接接入，接线直观，维护从未如此简单。
2️⃣ 8路信号，灵活配置 ️
根据现场需求，我们提供两种型号选择，拒绝性能浪费：
• 全输入型：8个端口均为 DI（数字量输入），专为密集信号采集设计。
• 多功能型：4个固定 DI 端口 + 4个 DI/DO 可配置端口。
• 想做输入？ 没问题！
• 想做输出？ 软件一键切换！
• 支持 ISDU 参数配置，无需更改硬件接线即可改变端口方向。
3️⃣ 智能诊断，维护无忧
设备健康状态，一目了然。不再需要拿着万用表一个个端子去量！
• 全方位监控：支持端口 短路检测、US/UA 欠压报警。
• LED 指示灯：
• COM灯：实时反馈 IO-Link 通信质量（快闪代表通信良好）。
• ERR灯：红灯亮起，立即警示短路或故障。
• I/O灯：直观显示每个通道的开关状态。
• 事件上报：故障发生时，通过 IO-Link 协议自动向 PLC 上报错误代码（如
0x7710短路），精准定位故障点。
4️⃣ 紧凑机身，IP20防护 ️

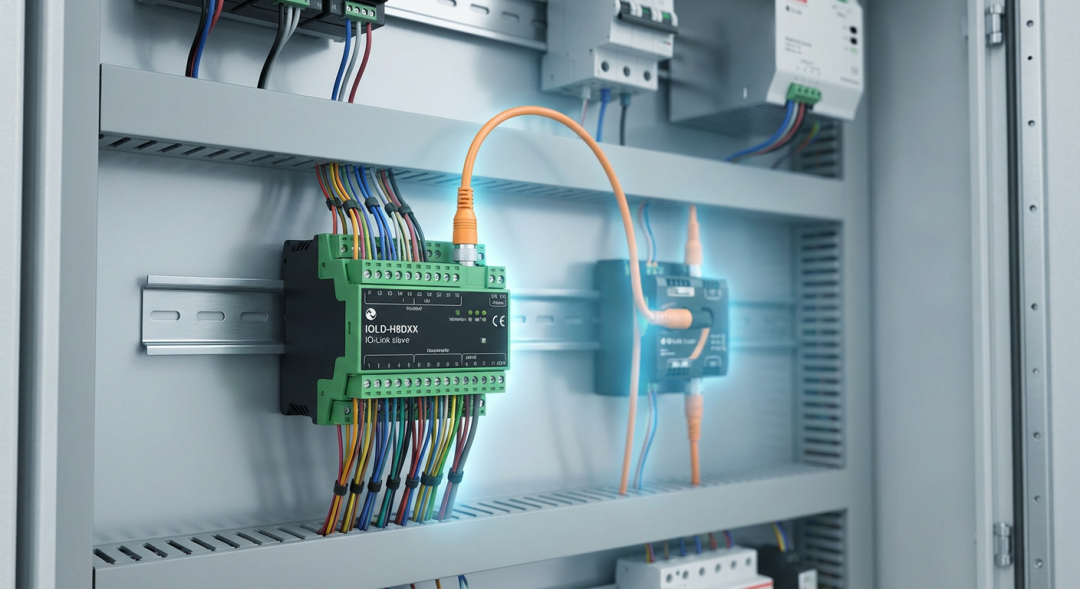

• 尺寸小巧：易于集成在狭窄的电气柜或接线盒内。
• PCBA级集成：高可靠性电路设计，专为工业环境打造。
技术参数速览
特性 | 说明 |
| 通信协议 | IO-Link V1.1.4 (COM3, 230.4 kbps) |
| 信号类型 | NPN (输入/输出) |
| 额定电压 | 18 – 30 V DC |
| 输出能力 | 单通道最大 400mA |
| 工作温度 | -25 °C ... +55 °C |

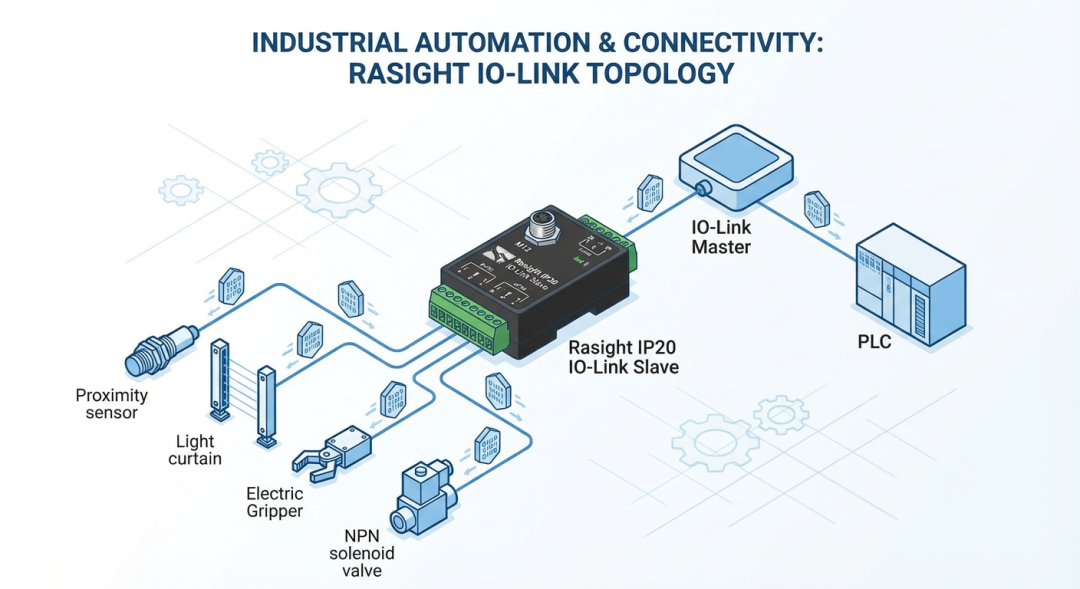

应用场景
✅ 包装机械：密集传感器信号采集
✅ 物流分拣：光电开关与电磁阀控制
✅ 3C制造：工装夹具的信号交互
✅ 控制柜：替代传统端子排，实现智能化升级
拥抱 IO-Link，让连接更简单，让数据更有价值！
咨询更多详情，请联系我们：
邮箱：info@rasight.cn
官网：www.rasight.cn
