100 nF（0.1 μF）—— 数字IC的“标配伴侣”
QQ
100 nF（即 0.1 μF）被誉为数字IC的“标配伴侣”，是电子硬件设计中最经典、最普遍、最不可或缺的电容值。它虽小，却是保障现代芯片稳定工作的“第一道防线”，其地位源于物理原理、工程实践与产业生态的深度耦合。
一、为何是 100 nF？——三大底层逻辑
1. 电源噪声频谱的“黄金覆盖点”
数字IC（如MCU、FPGA、SoC）在开关瞬间会产生 10–100 MHz 频段的高频噪声；
100 nF陶瓷电容在此频段呈现最低阻抗（通常 < 0.1 Ω），形成低阻回路，将噪声旁路到地；
若使用更大电容（如10 μF），其寄生电感（ESL）会导致自谐振频率（SRF）低于10 MHz，无法有效滤除高频噪声。
✅关键公式：
自谐振频率
对于0402封装100 nF X7R电容， →
，完美覆盖数字噪声主频。
2. 封装与成本的最优解

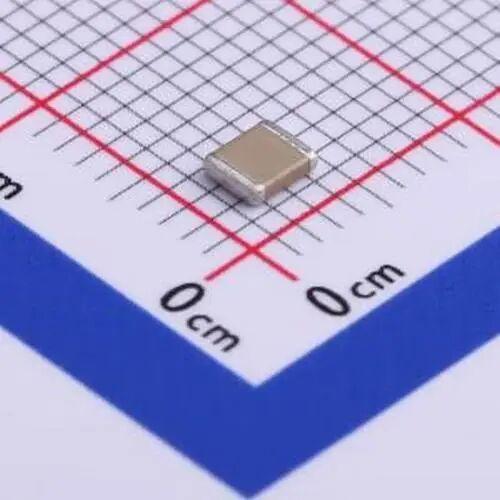

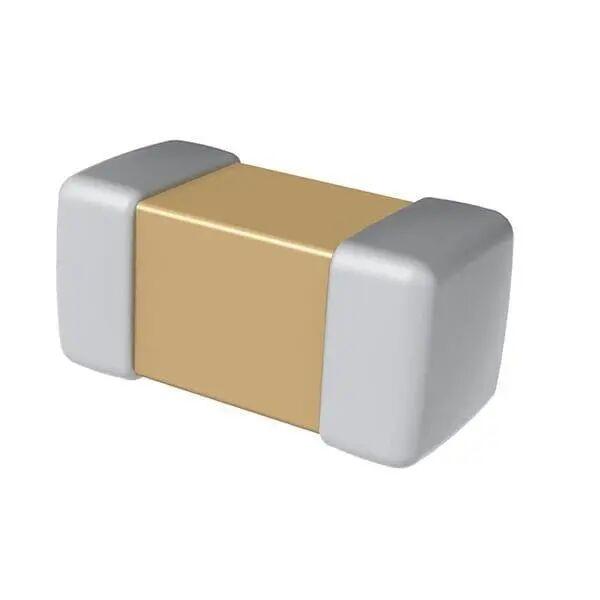

0402（）1.0×0.5mm）或0603（1.6×0.8mm）封装：
占板面积小，适合高密度PCB；成本极低.
全球月产能超 2000亿颗（Murata、TDK、风华高科等）。
相比1nF或10 nF：100 nF在相同封装下提供更高容值，性价比最佳。
3. 行业规范与设计惯性
IPC-2221、JEDEC JEP145 等标准明确推荐“每电源引脚配100 nF去耦电容”；
所有主流EDA工具（Altium、Cadence）默认BOM模板包含100 nF；
工程师培训教材、芯片参考设计（ReferenceDesign）均以此为范式。
行业共识：“没有100 nF的电源引脚，是不完整的电路。”
二、核心作用：不止于“滤波”
功能 | 说明 |
高频去耦 | 抑制IC内部晶体管开关引起的电源轨塌陷（Ground Bounce）； |
降低PDN阻抗 | 使电源分配网络（PDN）在10–100 MHz保持低阻抗，避免电压波动； |
EMI抑制 | 减少高频环路辐射，帮助通过FCC/CE认证； |
提升信号完整性 | 稳定VDD可减少时钟抖动（Jitter）和逻辑误触发。 |
典型案例：一颗运行在500 MHz的ARM Cortex-M7 MCU，若未加100nF去耦电容，其GPIO输出可能因电源噪声出现毛刺或延迟抖动，导致通信协议（如SPI、I2C）失败。
三、选型关键参数（以X7R陶瓷电容为例）
参数 | 推荐值 | 注意事项 |
介质类型 | X7R / X5R | 高介电常数，容值稳定；避免Y5V（温漂大） |
封装 | 0402 / 0603 | 高速设计优选0402（更低ESL） |
额定电压 | ≥1.5×工作电压 | 如3.3V系统选6.3V或10V |
直流偏置效应 | 容值衰减 ≤30% | X7R在额定电压下半容值可能衰减40%，需降额使用 |
温度特性 | X7R：±15%（-55℃~+125℃） | 车规选X8R或C0G |
⚠️常见误区：认为“100nF就是100nF”——实际上，在5V偏压下，一颗标称100 nF的X7R电容实际容值可能仅60 nF！
四、布局布线黄金法则
1.紧贴IC电源引脚： 电容焊盘到IC引脚走线 ≤2 mm；
2.最小化回路面积：采用 “VIA-IN-PAD” 或 “H型连接”，缩短电流路径；
3.独立接地过孔： 电容地端直接打孔到参考平面，避免共用过孔引入电感；
4.避免串联过孔：电源→电容→IC 应在同一层完成，减少层间电感。
五、国产化进展（2026年）
企业 | 产品 | 应用 |
风华高科 | CC0402X7R104K63AT | 华为手机主板、比亚迪车机 |
宇阳科技 | UMK105B7104KV-F | 小米IoT设备、工业PLC |
三环集团 | GRM155R71H104KE01D | 进入英伟达AI服务器供应链 |
✅突破：国产0402 100nF X7R电容已通过AEC-Q200车规认证，容值稳定性达国际水平。
微小电容，守护数字世界的稳定
100 nF 不是最贵的元件，却是最值得尊重的设计细节。
它无声地吸收每一次开关噪声，默默地维持每一纳秒的时序精准，
是从消费电子到航天器都不可或缺的“电子免疫细胞”。
在中国加速构建自主可控电子产业链的今天，一颗可靠的100 nF电容，正是夯实硬件根基的第一块砖—— 因为伟大的系统，始于这0.1微法的敬畏之心。
