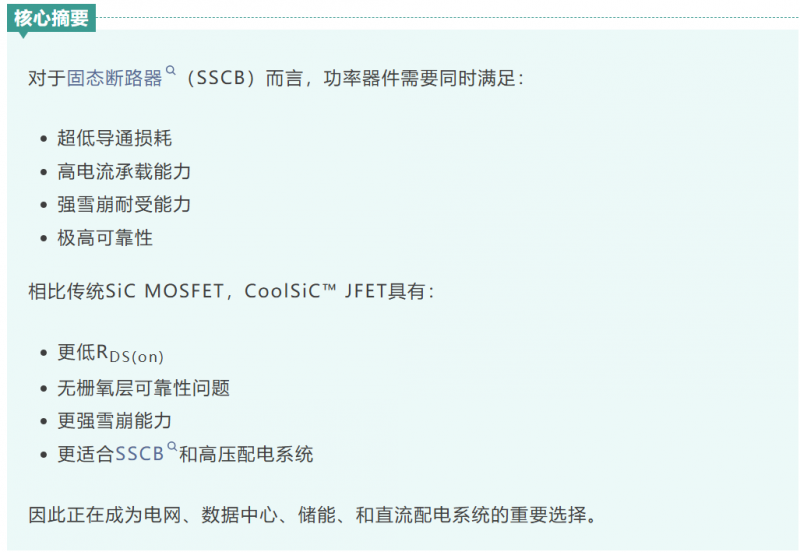

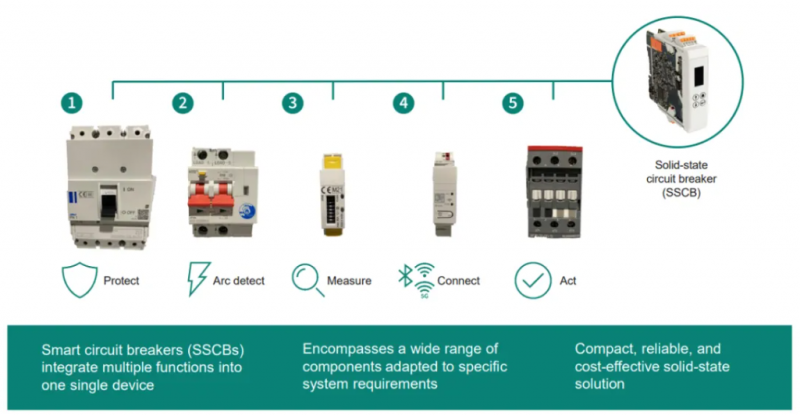

随着新一代电力输送与配电系统逐步向高比例新能源接入、高压直流化以及智能化方向演进，固态断路器（SSCB）正逐步成为新一代电力系统中的关键保护设备。相比传统机械式断路器，SSCB具备微秒级快速分断能力、无电弧产生、寿命长以及高度可控等优势，能够精准匹配储能电站、直流微网、数据中心高压直流系统、新能源并网以及轨道交通等多种应用场景。
SSCB不仅能够实现故障的快速隔离，还能增强系统安全冗余，提升电网运维的智能化水平，因此正在加速替代传统开关设备，成为新型电力保护体系中的主流选择。
在固态断路器中，CoolSiC™ JFET器件因其低导通电阻特性而被广泛采用。该器件具备更高的电流承载能力、出色的可靠性以及精确的操作性能。作为常通型器件，CoolSiC™ JFET特别适用于需要高效且稳定电流管理的系统。

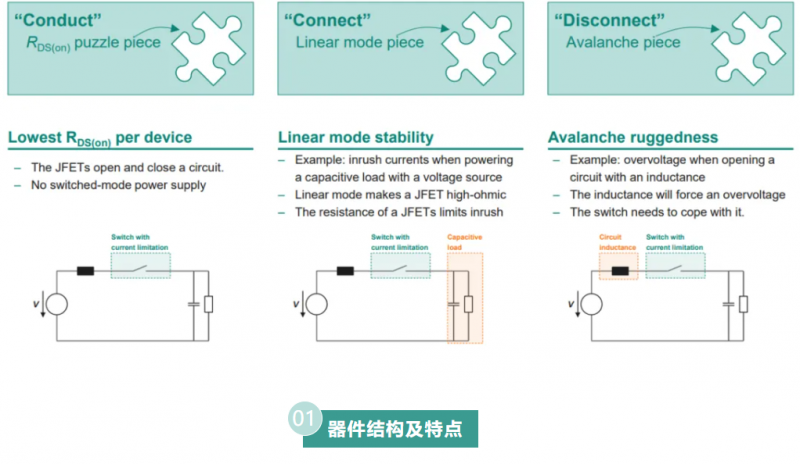

其独特的结构设计有助于显著降低SSCB整体功耗，减小设备体积，并增强在极端工况下的运行稳定性，因此成为提升现代SSCB性能的理想选择。此外，JFET在雪崩耐受能力方面表现优异，结合其稳定的线性工作区间，使其在热插拔操作和感性负载开关等场景中具有明显优势。

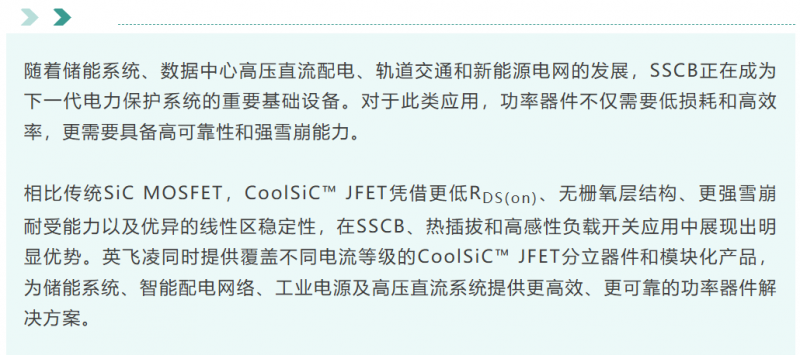

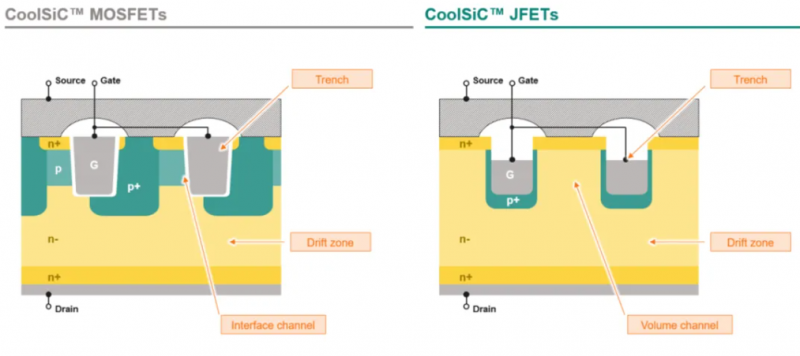

英飞凌的半包沟槽栅SiC MOSFET通过控制栅极电压，在垂直沟槽侧壁的氧化层下形成反型层沟道，从而实现器件的导通与关断。而SiC JFET则是一种单极型结型场效应器件，其工作原理基于PN结的反向偏置耗尽型机制，无需MOSFET结构中的氧化层界面。
SiC JFET与SiC MOSFET在结构上存在显著差异。SiC JFET以轻掺杂的N型SiC漂移层作为导电沟道，在沟道两侧形成P型栅区，构成天然的PN结。源极与漏极均为N型重掺杂区，栅极引出P型区，通过调节栅源PN结的反向偏置电压，实现沟道的导通与关断。
由于结构上的不同，SiC JFET展现出与SiC MOSFET不同的特性，主要包括以下几个方面：

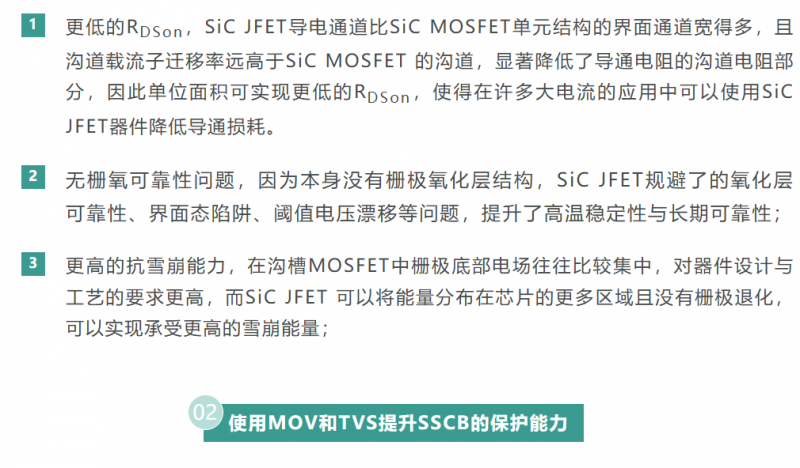

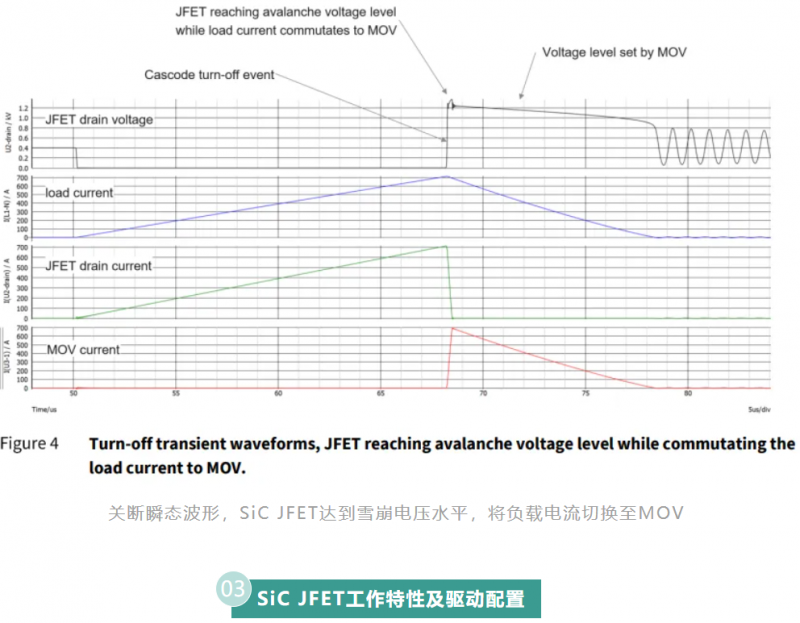

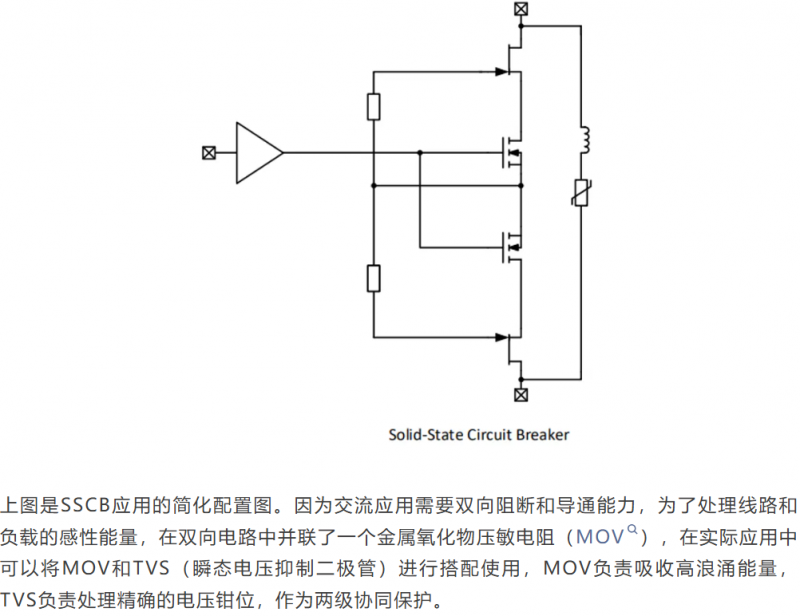

在处理高感性负载时，负载中存储的能量可能超过SiC JFET数据手册中规定的雪崩能量极限。此时，SiC JFET无法单独承受全部能量，通常需要与金属氧化物压敏电阻（MOV）配合使用。当SiC JFET的漏极电压超过其额定击穿电压VDSS并进入雪崩模式时，电流将被引导至MOV，由其吸收大部分能量。

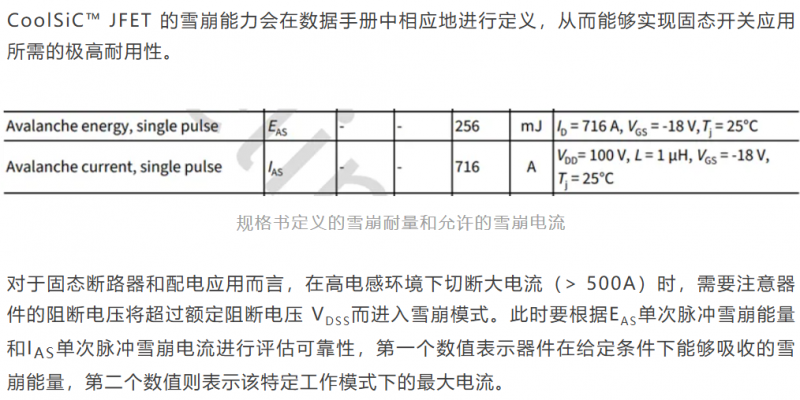

在此过程中，必须确保通过SiC JFET的最大电流不超过其雪崩电流极限IAS，以防止器件损坏。

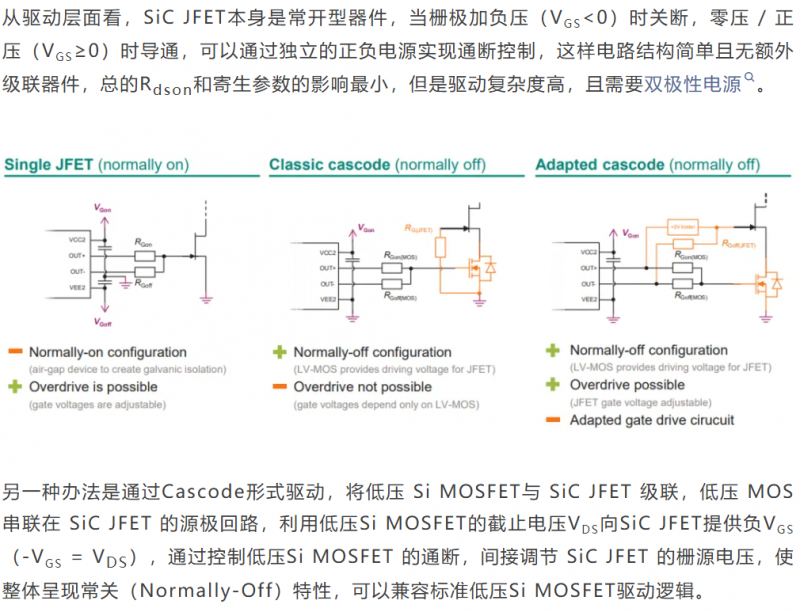

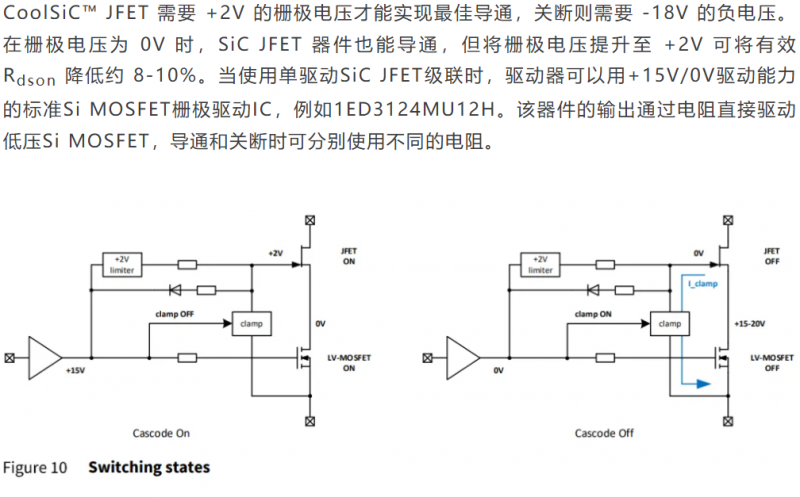

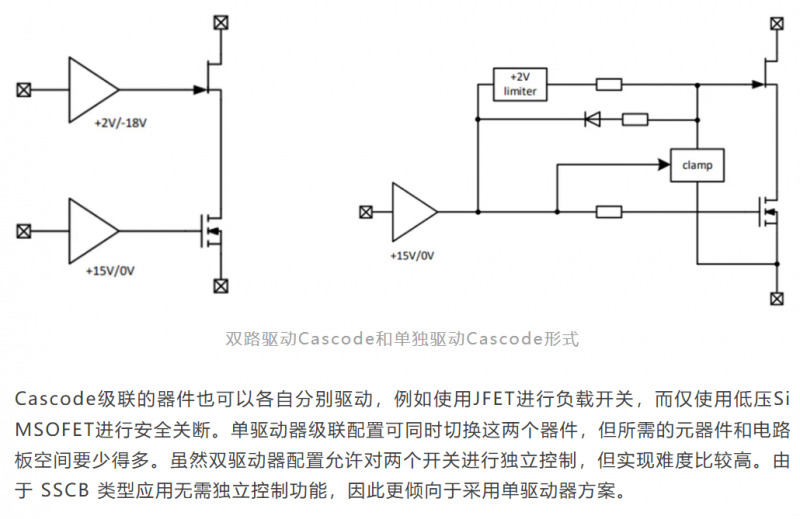

在导通状态下，栅极驱动IC向低压MOSFET和SiC JFET的栅极提供正向偏压。SiC JFET的栅极偏压被限制在+2V以内，以防止其栅源二极管进入导通状态。同时，低压MOSFET的正偏压将SiC JFET的源极电位连接至参考电位。在导通模式下，无需使用钳位电路。
当SiC JFET被关闭时，栅极驱动IC将输出切换为0V，从而关闭低压MOSFET，并为SiC JFET的栅极提供0V参考电位。此时，低压MOSFET的漏极电位将上升至约15-20V，为SiC JFET提供更高的源极电位，从而形成负的栅源电压，使器件进入关断状态。
为防止在dv/dt变化过程中由米勒效应引起的栅极正向偏置，系统中启用了钳位电路。该电路可将米勒电流短路至参考电位，从而保护SiC JFET。
