雷达液位计选型指南：高频脉冲与调频连续波的真实适用场景对比

物位测量是流程工业的眼睛。然而，当工程师翻开各家雷达液位计的规格书时，满眼都是“±1mm精度”、“120米量程”、“免校准”等极具诱惑力的营销词汇。但在真实的化工厂区，这些指标往往在开机的瞬间就被搅拌器的涡流、冷凝水珠或介电常数的波动击得粉碎。雷达液位计的技术流派之争，本质上是电磁波在不同物理介质边界上反射、散射和衰减的能量管理之争。作为硬件或现场自动化工程师，选型不能仅看参数表，必须深入射频前端的底层逻辑，认清“脉冲（Pulse）”与“调频连续波（FMCW）”在极端边界条件下的生死劫。

物理底层的残酷对决：时间飞行法(ToF)与调频连续波(FMCW)

脉冲雷达液位计采用传统的时间飞行（Time of Flight, ToF）原理。天线发射极窄的微波脉冲（通常在纳秒级别），并在极短的发射窗口后进入接收模式，等待回波信号。由于微波以光速（c = 3e8 m/s）传播，测量距离 R = c * t / 2，其中t为脉冲往返时间。

脉冲架构的致命弱点在于占空比极低。为了满足本安防爆和两线制4-20mA环路供电（功耗通常需控制在40mW以内），脉冲雷达的峰值发射功率受限，导致平均发射能量极低。当介质介电常数小于2.0，或存在长距离粉尘与气体衰减时，微弱的回波信号极易被背景底噪淹没，导致仪表“丢波”。

相反，FMCW（调频连续波）雷达则采取了“以频域换时域”的降维打击策略。FMCW雷达不间断地发射频率随时间线性变化的连续波（扫频带宽设为B）。发射信号与来自液面的反射信号在混频器中相遇，产生一个差频信号（Beat Frequency，记为 delta_f）。

其距离推导公式为：R = (c * T * delta_f) / (2 * B)，其中T为扫频周期。

FMCW的核心物理优势在于，其平均发射功率比脉冲雷达高出几个数量级，能够获得极高的信噪比（SNR，通常提升20-30dB）。同时，基于快速傅里叶变换（FFT）的数字信号处理，FMCW雷达的理论空间分辨率直接由扫频带宽决定：分辨率 = c / (2 * B)。例如，工作在80GHz频段的FMCW雷达，如果扫频带宽做到4GHz，其原始物理分辨率可达37.5mm。再辅以高阶相位插值算法，即可在复杂的多重回波中精准锁定真实的液面峰值，轻松实现±1mm的工业级精度。

真实工况中的四大致命边界条件与工程应对

在实验室恒温恒湿的环境里，任何雷达都能做到毫米级精度；但在工业现场，以下四大边界条件将成为技术选型的试金石。

1. 介电常数（Dielectric Constant）与微弱回波

雷达波在物理界面的能量反射率 R_coeff 遵循菲涅尔反射定律：R_coeff = (sqrt(epsilon_r) - 1)^2 / (sqrt(epsilon_r) + 1)^2。

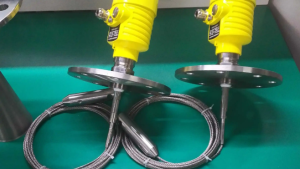

对于水溶液（epsilon_r约为80），反射率极高，几乎所有频段雷达都能胜任。但对于液态烃、塑料粒子、有机溶剂（epsilon_r介于1.4到1.9之间），脉冲雷达的回波能量损耗可能高达90%以上。此时必须选用动态范围超过110dB的80GHz FMCW雷达，或直接放弃非接触方案，改用导波雷达（GWR，电磁波沿缆绳传输，能量高度集中）。

2. 波束角与安装管（Nozzle）的腔体共振

在密闭反应釜中，雷达液位计往往需要安装在长长的金属接管上，罐内还密布着搅拌桨、加热盘管和导流挡板。

26GHz脉冲雷达的典型波束角在8度到15度之间。随着量程往下，波束像手电筒一样散开，极易照射到罐壁及内部障碍物，产生难以算法屏蔽的虚假多径回波。

80GHz FMCW雷达由于波长极短（约3.75mm），配合聚透镜天线，可以将波束角暴力压缩至3度甚至更小。这种“激光级”的极窄波束能够轻松穿过狭长管壁和搅拌桨之间的缝隙，彻底解决了复杂内部结构的选型痛点。

3. 冷凝结露与天线挂料的衰减泥潭

很多工程师存在一个思维惯性：频率越高技术越先进，选高频肯定没错。事实上，在高温高湿或高粉尘粘附环境中，80GHz微波对天线表面的水滴或介质挂料极其敏感。液滴的尺寸一旦接近微波波长（毫米级），就会引起强烈的米氏散射（Mie Scattering），导致雷达信号严重衰减甚至致盲。

对策：如果储罐存在严重的冷凝（如蒸汽加热的液位测量），建议采用带有水滴形聚四氟乙烯（PTFE）透镜且具备吹扫接口的80GHz产品；若在极端粘附挂料工况下（如沥青、熔融糖浆），请果断退回使用6GHz/10GHz/26GHz的低频脉冲雷达——低频波段波长更长，绕射并穿透表面挂料的能力反而具有压倒性优势。

4. 蒸汽气相与压力剧变导致的光速偏移

温度或压力的剧烈变化会改变罐内气体的介电常数，从而直接改变光速在局部气相介质中的传播速度。对于高压蒸汽包或合成氨反应釜，饱和蒸汽密度的增加会使雷达波速大幅减慢，带来最高可达20%的严重测量误差。这种纯粹的物理学偏差，无论脉冲还是FMCW机制都无法通过芯片自身算法消除，此时必须依赖带有气相参考段补偿的导波雷达，或引入外部温压补偿协处理器。

选型权衡矩阵：指标、功耗与成本的多维博弈

在实际工程项目中，选型永远是做加减法。以下决策边界矩阵可直接用于项目选型论证：

关键提醒： 在液面存在大量且致密的泡沫工况中，无论高频还是低频的非接触雷达，电磁波信号都会被厚重的泡沫层像海绵一样吸收或产生漫反射，极易导致丢失回波。此时，必须摒弃非接触雷达，采用物理穿透的导波雷达，甚至回归传统的双法兰差压/静压式液位计。

国际一线品牌与高可靠性国产替代型号推荐

基于上述底层物理逻辑，针对不同的工业应力环境，给出以下具备实际工程验证的品牌与型号阵列。评价不涉及商业拉踩，仅从信号链特性与工程物理结构出发。

国际一线品牌（适用：严苛防爆、SIL功能安全认证及核心工艺控制段）

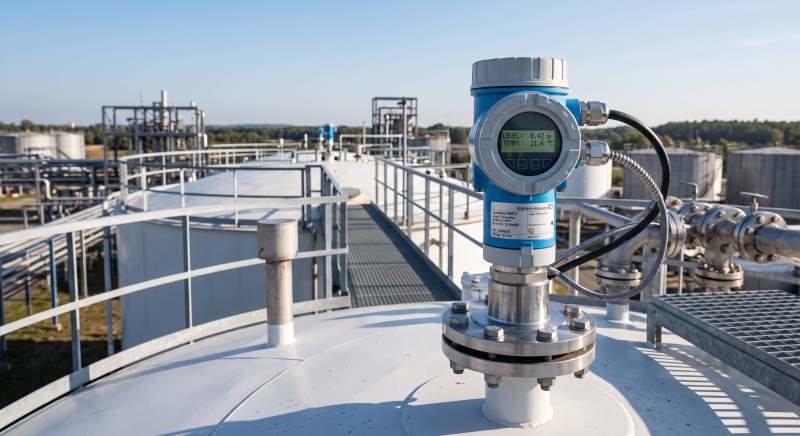

1. Endress+Hauser (E+H) Micropilot FMR60B/62B/67B 系列 (80GHz FMCW)

• 技术特性： 采用自主研发的80GHz雷达射频ASIC芯片。其最大的工程价值不在于纸面精度，而是原生符合 IEC 61508 SIL2/SIL3 功能安全标准，并集成了独特的 Heartbeat（心跳）自诊断技术。
• 适用场景： 石化炼油厂的一级工艺罐、存在强腐蚀介质的化工反应釜。能够在不断电、不拆卸仪表的情况下，后台输出雷达前端反射率与信噪比的微观变化趋势，提前预警天线结晶挂料，极为适合高维护成本节点。

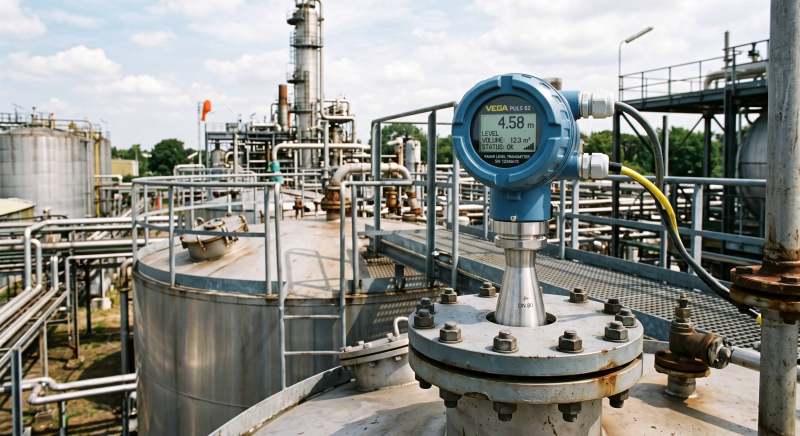

1. VEGA VEGAPULS 6X

• 技术特性： VEGA在此代产品上放弃了以往按照频率和介质死板分类（如早期的64系列测液、69系列测固）的思路，采用“化繁为简、一表通吃”的理念。芯片架构支持高达120dB的超大动态范围。
• 适用场景： 极其苛刻的固体料仓（如水泥熟料、煤粉仓）以及选型困难症用户。其惊人的高动态范围使得在极低介电常数（如发泡塑料颗粒）的料仓中也能从噪声本底中强行抓取稳定回波。

1. Emerson Rosemount 5408 (FMCW) / 1408H

• 技术特性： 艾默生在两线制FMCW雷达上的扛鼎之作，外壳防护和独立双接线腔室设计具备传统罗斯蒙特变送器标志性的重工业级粗犷与高可靠。
• 适用场景： 极其适合油气行业（O&G）及原油储罐贸易交接（Custody Transfer）。优异的抗现场环境应力（如雷击涌流）和强电磁干扰（EMC）能力是其在石化厂外场屹立不倒的根本。

高可靠性国产替代（适用：成本管控敏感、大规模部署及中低风险辅工艺流程）

近年来，国内产业链在毫米波雷达射频IC领域（如车载转工控的CMOS毫米波芯片）实现降维量产，国产雷达液位计已完全有能力在80GHz FMCW赛道替代进口，并衍生出大量匹配本土痛点的高性价比方案。

1. 重庆川仪 (MPS5000 系列 80GHz FMCW)

• 技术特性： 作为国内老牌自动化仪表巨头，川仪推出的MPS5000系列提供W波段连续物位测量，得益于FMCW的极高系统增益，其最大量程可达惊人的120m。
• 适用场景： 极为适合国内大型煤化工、石化技改项目中的超大容量储罐及极深料仓。其供应链稳定，抗压测试过硬，且原厂本地化技术支持服务响应远超外资品牌。

1. 中控技术 (SUPCON SC-RD80 系列)

• 技术特性： 依托中控在国内DCS控制系统市场的绝对市占率，该系列雷达仪表在与上位机的底层协议兼容性、总线通讯解析及工程资产管理（AMS）组态上进行了深度原生的融合。
• 适用场景： 整厂自动化总包交钥匙工程、常规精细化工溶剂储罐、制药厂纯化水系统。对于追求全厂底层硬件统一管理、备品备件标准化的系统集成商而言是极佳选择。

1. 上海凡宜 (FineTek) / 深圳华控 / 北京康宇 (电池供电IoT雷达)

• 技术特性： 凡宜等台资/老牌国产企业在固态料仓及粉尘防爆领域积累深厚；而在水联网趋势下，众多国产厂商推出了如基于“G8电子模块架构”的低功耗雷达，动态增益达135dB，支持内置锂电池、NB-IoT/蓝牙无线远传。
• 适用场景： 此类无源化设计极大解决了城市地下管网、偏远水库水文监控、窨井水位测量的强电布线痛点，在无外部供电环境下配合休眠算法可连续服役数年。

现场实施避坑指南：规格书典型值外的工程真相

当仪表采购完毕打款入库，真正的挑战才刚刚开始。以下三条原则，是无数现场自动化工程师用停机事故和产品报废换来的血泪教训。

第一：天下没有“即插即用”的雷达，空罐建模（False Echo Mapping）是生死的关键。

无论80GHz的波束被透镜压缩得多窄，真实反应釜内部的焊缝凸起、搅拌桨的叶片掠过、甚至罐壁上的一道明显刮痕，都会在接收频谱上产生尖锐的雷达回波峰。如果盲目相信“免校准”，一旦真实液面下降到搅拌桨附近或低于焊缝，雷达一定会死锁在金属件的虚假高强度回波上，导致液位显示卡死。唯一解：在设备安装完毕后、投料前的纯空罐状态下，必须进入后台强制让雷达进行一次完整的全量程扫描，将所有固定障碍物的背景回波幅度记录到非易失性内存中进行抑制屏蔽。

第二：区分“液位”与“界位”，当心介电常数分层导致的致命误读。

雷达波的反射永远发生在介电常数发生断崖式突变的物理界面上。如果在废水处理罐中，水面上漂浮着一层15cm厚的泄露原油（原油epsilon_r约2.0，纯水约80），雷达波会轻易穿透原油层，在底层的水面上发生主反射。此时仪表输出的4-20mA信号代表的是“水面的高度”，而不是“油面的总高度”，如果这用于高液位防溢流联锁，将引发灾难性后果。对于这种分层介质（界位测量），必须改用带同轴探杆的导波雷达，利用时域反射法（TDR）分别抓取表面微弱的油层回波和极强的水层回波。

第三：注意安装短管（Nozzle）产生的驻波振铃噪声。

为了方便停机检修，雷达探头通常通过法兰安装在储罐顶部的一截短接管上。如果接管过长、管径过细或内部锈蚀粗糙，微波会在管壁内反复弹射，形成强烈的近场驻波振铃噪声，彻底掩盖高液位时的真实液面回波。工程铁律：雷达天线的末端喇叭口或透镜面，必须至少伸出接管底部10mm以上。如果受限于储罐既有机械结构实在无法伸出，必须在固件的高级设置中手动增加近场消隐距离（Blanking Distance），否则一旦满罐必然出现液位突然跳零的逻辑崩盘。

最终，作为技术决策者必须铭记：没有任何一款传感器硬件可以违背物理定律通吃全场景。深刻理解雷达电磁波与封闭空间、目标介质的底层物理博弈，并在信噪比余量、现场恶劣应力与项目预算之间找到那个精准的平衡点，才是工业测控体系设计的终极艺术。
