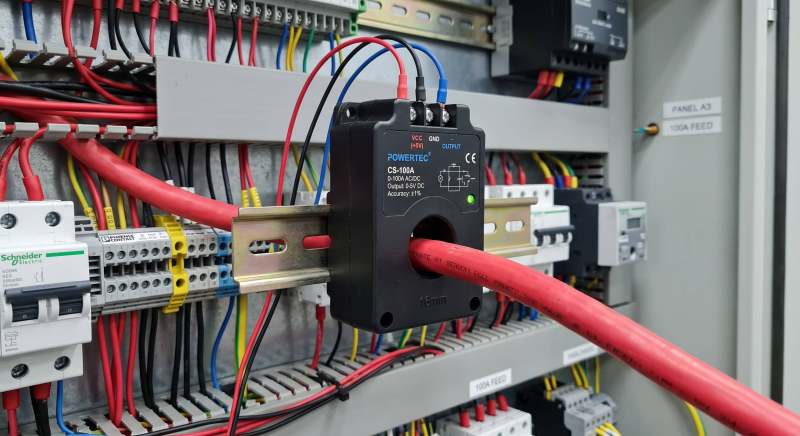

电流传感器选型参数详解：开环、闭环与磁通门，如何精准拿捏精度与成本？

硬件工程师在进行电力电子系统设计时，电流传感器往往是决定整个控制环路稳定性、安全性和效率的“命门”。然而，规格书（Datasheet）上的典型值往往是在25℃室温和理想电磁环境下测得的“橱窗数据”。当设备被塞进高达85℃、伴随剧烈热梯度、且满是IGBT或SiC高频开关噪声的电机控制器机箱内时，标称精度往往会迅速劣化甚至失效。本文将从底层物理机制出发，深度拆解电流传感器选型参数，揭示工程实践中的选型陷阱，并给出国际一线品牌与高可靠国产替代的阵列推荐。

底层物理机制：开环、闭环与磁通门的“基因”差异与误差溯源

理解不同电流传感器的适用边界，首先要从其磁路和电信号转换的物理机制入手。脱离物理机制谈精度和带宽，是工程设计中最常见的误区。

开环霍尔：直给的性价比，难以克服的温漂

开环霍尔传感器的结构最为直接：原边电流穿过高导磁率磁芯，在气隙处产生与原边电流成正比的磁场，放置于气隙中的霍尔芯片感应磁场并输出电压信号。

工程痛点：因为没有任何反馈补偿，开环架构受磁芯非线性（磁滞现象）和温度漂移的影响极大。尤其是在极端工作温度下，霍尔元器件自身的灵敏度漂移和零点偏移（Offset drift）叠加，导致其全温差综合误差往往在2%到5%之间。因此，开环传感器只适合用于过流保护或对电流闭环精度要求不高的粗放型控制。

闭环霍尔：零磁通机制的胜利，功耗与带宽的代价

闭环霍尔（又称磁平衡式传感器）在磁芯上绕制了副边补偿线圈。内部运放电路根据霍尔元件检测到的磁场大小，向副边线圈注入一个相反的补偿电流（Is），使得磁芯内部的总磁通量始终保持为零。原边电流与副边电流严格遵循安培匝数平衡公式：Ip × Np = Is × Ns。

工程痛点：闭环架构完美避开了磁芯的非线性区，彻底压制了温漂，精度可轻松达到0.1%至0.5%。更重要的是，在高频频段，副边线圈与原边相当于一个电流互感器（CT），这赋予了闭环传感器极高的带宽（可达几百kHz）和微秒级的响应速度。但代价是：副边补偿电流需要消耗显著的系统功耗，且传感器体积较大、发热量高，不适合低功耗系统。

磁通门（Fluxgate）：非线性磁化的极致压榨，绝对精度之王

磁通门技术摒弃了易受温度影响的霍尔元件，利用易饱和磁芯在交变激励磁场下的非线性特性。通过注入高频方波激励，检测磁芯在原边直流电流偏置下对称性被打破的次级谐波信号，从而解调出原边电流大小。结合闭环CT架构，磁通门传感器可以实现DC到高频的全面精准覆盖。

工程痛点：其初始失调极小，温漂可低至几个ppm/℃，精度轻松突破0.01%。在电动汽车BMS（电池管理系统）中，既要检测高达1000A的短路电流，又要精确测量10mA级别的微弱静态漏电流（超大动态范围），磁通门是唯一解。其劣势在于复杂的解调电路导致极高的成本，且存在激励频率泄漏（Ripple）的工程难题。

核心技术路线多维对比矩阵

电流传感器选型参数深度解码：规格书没告诉你的工程陷阱

在实际设计中，直接照搬Datasheet首页的Top line参数，往往会导致系统在量产阶段爆发大规模的隐性BUG。以下四个核心电流传感器选型参数，是工程师必须跨越的工程陷阱。

1. 额定电流 (Ip) 与 峰值测量范围 (Ipm)：饱和裕量的权衡

许多工程师出于“安全裕度”的考虑，习惯过度选型。例如，系统额定运行电流为50A，为了应对偶然的200A短路峰值，直接选用额定值为200A的传感器。

陷阱揭秘：在ADC采样通道满量程固定（例如3.3V）的情况下，盲目拉高Ip会直接压缩系统在正常工作区间的有效分辨率，导致底噪变大、控制精度变差。

正确做法：仔细区分Ip（额定测量值）和Ipm（最大测量峰值）。对于开环系统，超出Ipm会导致磁芯进入饱和区，信号失真；对于闭环系统，超出Ipm会导致副边运放饱和，失去零磁通平衡。应根据变频器的过载倍数（如1.5倍或2倍，持续1分钟）来匹配Ip和Ipm，确保日常运行在满量程的60%-80%区间以获取最佳信噪比。

2. 精度 (Accuracy) vs 总体误差 (Total Error)：室温标定与全温差的鸿沟

许多供应商会标榜“0.5%精度”，但那可能只是在25℃时的初始线性误差。

陷阱揭秘：真实的总体误差预算（Total Error Budget）必须包含：初始失调误差 (Initial Offset) + 失调温漂 (Offset Drift) + 灵敏度温漂 (Sensitivity Drift) + 线性度误差 (Linearity)。在-40℃到105℃的工业/车规全温区内，一个标称1%精度的开环传感器，其漂移量可能高达4%以上。这对于BMS的SOC（荷电状态）安时积分计算是致命的——持续的Offset drift会随时间累积出巨大的电量误差。

正确做法：如果系统不可接受全温差漂移，坚决弃用开环。即使是所谓“免校准”的集成芯片方案，在追求严苛精度的量产系统中，产线下线端（EOL）的多温点标定补偿仍是不可省略的关键工序。

3. 响应时间与带宽 (di/dt)：第三代半导体时代的严峻挑战

传统IGBT的开关频率通常在10kHz-20kHz，开环传感器3-5us的响应时间尚能应对。

陷阱揭秘：进入碳化硅（SiC）和氮化镓（GaN）时代，开关频率飙升至100kHz以上，开关时间缩短至十几纳秒。如果发生短路，电流爬升率（di/dt）极大。如果传感器的响应时间（由主电流达到满量程90%到输出信号达到90%的延迟时间定义）超过1us，短路电流可能会在传感器反馈信号触发保护电路之前，就将昂贵的SiC功率模块彻底烧毁。

正确做法：对于SiC/GaN高频变频控制环路和短路保护（SCP）通道，响应时间 <1us 且具备大带宽的高频闭环霍尔或集成式无磁芯霍尔IC，是守住系统安全的底线。

4. 隔离耐压 (Vd/Vw) 与 共模抑制比 (CMRR)：强共模干扰下的生存法则

电流传感器不仅是信号检测器件，更是高压侧与低压控制侧的安全隔离屏障。

陷阱揭秘：工程师在看隔离参数时，往往只看绝缘耐压（如基本隔离2.5kV，加强隔离5kV），却忽视了由高频开关引起的动态寄生干扰。高频变频器产生的极高dv/dt（>50kV/us），会通过传感器原副边之间的寄生电容（Cp）向弱电控制侧注入强大的共模干扰电流（I_cm = Cp * dv/dt），导致输出信号出现剧烈的毛刺，甚至引发控制MCU死机。

正确做法：必须查阅IEC 60664-1标准确定所需爬电距离（Creepage）和电气间隙（Clearance）。针对SiC应用，必须严格考量传感器的CMRR指标（要求>80dB@100kHz）及共模瞬态抗扰度（CMTI），优先选择内置法拉第屏蔽层（Faraday Shield）或低原副边寄生电容（<5pF）的传感器结构。

核心应用场景决断：从三相电机控制到BMS与光伏逆变器

没有任何一款传感器能包打天下，底层物理限制决定了我们必须根据业务场景的权重进行取舍。

工业伺服与变频电机驱动：动态响应与相电流畸变的博弈

在高端伺服系统（如CNC机床、机器人关节）中，电机需要高频的扭矩响应。相电流测量的任何相位延迟，都会在FOC（磁场定向控制）算法的dq坐标变换中转化为交叉耦合扭矩脉动，引发电机振动发热。

选型策略：舍弃开环方案。必须采用带宽 >100kHz、响应延迟 <1us 的闭环霍尔传感器。如果是小功率紧凑型驱动器，可以选择基于隔离封装的集成化导线型霍尔芯片（如SOIC-16封装），利用差分霍尔像素消除外部环境杂散磁场的干扰。

储能与新能源汽车BMS：微小漏电流与全生命周期零漂补偿

纯电动汽车（EV）的电池包总压已迈向800V甚至1000V。BMS电量计的痛点在于“既要看大、又要察小”。最大放电电流可达500A-800A，但在车辆休眠时，系统必须精确监测几毫安的漏电流，任何超过几十毫安的零点漂移都会导致SOC算法彻底崩溃。

选型策略：闭环霍尔的精度无法满足高端BMS需求，分流器（Shunt）虽然不存在零点失调，但隔离极难处理且在大电流下发热严重（I^2 * R热损耗）。车规级磁通门电流传感器（具备高压隔离、无需分流器散热、极低Offset和零点温漂）已成为800V平台高端新能源汽车的标配。

大功率光伏与风电逆变器：高共模抑制比（CMRR）与直流注入限制

电网规范（如IEEE 1547）对光伏逆变器并网电流中的直流偏置（DC Injection）有严格限制（通常不得超过额定交流电流的0.5%），过多的直流分量会导致配电网变压器偏磁饱和甚至损毁。

选型策略：逆变器交流输出侧必须配备极低零点温漂的闭环传感器来精准卡控直流分量。同时，光伏系统经常暴露在户外剧烈温度波动和雷击浪涌风险中，要求传感器具备出色的长期稳定性、绝缘降额寿命以及高爬电距离设计。

全球一线品牌与国产高可靠替代方案矩阵推荐

随着供应链安全和本土化成本降低的呼声越来越高，电流传感器市场已经从海外双寡头垄断，演变为国际巨头与本土芯片厂商激烈交锋的格局。面对不同的成本与认证约束，以下给出客观的技术选型梯队。

1. 瑞士莱姆 (LEM)：工业与高可靠性领域的“度量衡”

作为电流传感器领域的绝对王者，LEM代表了行业标杆。

• 适用场景：对于不差钱、对故障率容忍度极低的系统（如高铁牵引、大型风电、重型工业伺服）。
• 明星系列：
• LA系列/LF系列：经典的闭环霍尔传感器，性能极其稳定，是中大功率工业变频器的主力。
• CAB系列 / IT系列：基于磁通门技术，CAB系列垄断了大量高端车规BMS市场，IT系列则是高精度台架测试设备的首选（精度高达数ppm）。

2. Allegro (美国) 与 Melexis (比利时)：集成式芯片架构的先驱

这类厂商不走传统的“磁芯+外壳”路线，而是将导流铜排（Leadframe）和霍尔感应单元、信号调理ASIC一体化封装进IC中。

• 适用场景：50A-200A以内的OBC（车载充电机）、小功率变频器、微型逆变器、空间极度受限的PCB板级应用。
• 明星系列：
• Allegro ACS724/ACS730 系列：提供优异的差分干扰抑制，响应快，体积小，但全温差范围内的温漂相较于传统闭环模组仍显劣势。
• Melexis MLX91208/MLX91220 系列：采用创新的IMC（集磁片）技术或无磁芯架构，极大地降低了系统组装复杂度和体积，在汽车电子中应用广泛。

3. 国产替代势力突围：以车规与工控为锚点的技术突升

过去国产传感器多主打低端开环市场，但近年来在芯片底层设计、隔离技术和封装工艺上取得了突破性进展，已经完全具备在主流工控和新能源场景替代海外巨头的能力。

• 纳芯微 (Novosense)：其NSM201X系列等隔离电流传感器芯片，完美做到了与Allegro的Pin-to-Pin兼容替代。凭借强悍的数字隔离技术基因，纳芯微在CMTI（共模瞬态抗扰度）和高压隔离认证（AEC-Q100, UL）上表现优异，是目前光伏和小微变频器中推进国产化的第一梯队。
• 意瑞半导体 (MagnTek)：深耕磁传感芯片，其MT95X系列等基于闭环架构及集成式霍尔的方案，在带宽和零漂控制上直逼海外大厂，不仅芯片端自主可控，还提供了丰富的定制化量程服务，在工业伺服与变频驱动中已大面积落地。
• 比亚迪半导体 / 智绿科技等模组厂：在电动汽车BMS及三电系统中，国产模组厂商通过自主研发磁通门架构及车规级规模化量产，成功将高昂的磁通门传感器成本打了下来，彻底打破了以往仅靠海外品牌供应BMS精密测量的局面。

选型决策矩阵 (Decision Matrix)

对于硬件研发团队而言，脱离系统架构去谈传感器的“优劣”是缺乏工程素养的表现。电流传感器选型参数的评估，本质上是在做系统误差预算、散热约束以及BOM成本之间的三维立体博弈。看透规格书背后的物理边界，合理利用国产优质替代池，才是资深工程师掌控全局的关键。
