微型压力传感器怎么选？在狭窄空间中兼顾响应频率与安装的秘诀

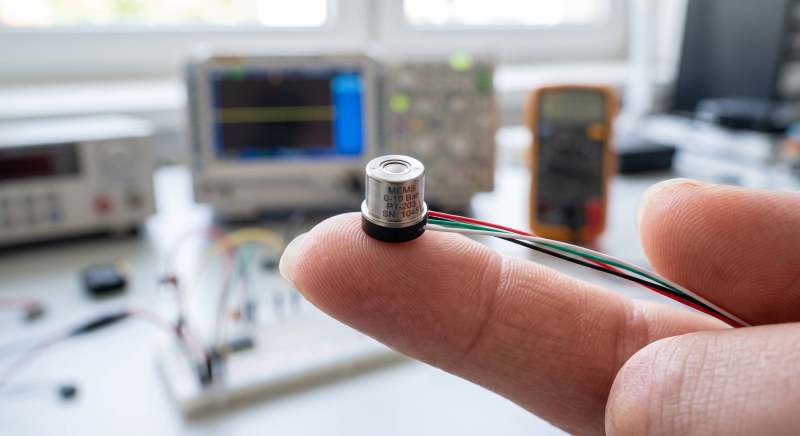

在空气动力学风洞测试、航空发动机燃烧室测压、生物医疗微导管以及高密度工业自动化液压阀岛中，微型压力传感器（外径通常小于5mm，甚至下探至1.2mm级别）扮演着不可或缺的“神经末梢”。然而，工程师在面对数据手册（Datasheet）时往往会陷入一个致命的错觉：认为微型传感器仅仅是标准工业传感器的“体积缩小版”。

残酷的工程真相是：在传感器领域，任何物理尺寸的剧烈缩减，必然伴随着底层性能的断崖式妥协。将封装直径从常规的19mm缩小到2.5mm，意味着敏感元件的体积减少了数百倍。这直接导致了输出信噪比的恶化、抗过载能力的崩溃，以及对外界热梯度和机械安装应力的极度敏感。要在“极窄的物理空间”、“数十kHz的高动态响应”与“长期安装稳定性”这几乎不可能的三极中寻找最优解，必须摒弃表面的营销参数，深入剖析物理机制。

微缩物理极限：尺寸剧减下的信噪比崩塌与热梯度失效

当传感器的体积逼近微纳加工的物理极限时，经典力学与热力学效应会被无限放大。工程师必须首先理解，缩小尺寸究竟牺牲了什么。

敏感元件形变极限：灵敏度、谐振频率与抗过载的三角悖论

无论是压阻式（MEMS硅片）还是压电式（石英或压电陶瓷材料），压力传感器的核心机理都依赖于微型膜片的应变。根据弹性力学理论，圆形膜片的固有谐振频率 fn 的近似正比关系为：

fn ∝ (t / r^2) * √(E / ρ)

（其中 t 为膜片厚度，r 为膜片有效半径，E 为材料的弹性模量，ρ 为材料密度）。

同时，膜片的中心形变量（直接决定传感器的灵敏度电信号大小）与 (r^2 / t) 成正比。

当应用场景迫使我们大幅度缩小传感器半径 r 时，为了维持能够被后端ADC有效采集的灵敏度（例如维持几十mV的满量程输出），膜片厚度 t 必须以更快的速度进行减薄。这种几何尺度的妥协带来了两个致命后果：

第一，极薄的微纳膜片导致其抗过载（Overpressure）和破坏压力（Burst Pressure）断崖式下降。在带有粉尘颗粒的风洞流场或含有微小气泡的高压液压回路中，微粒的瞬间冲击或液压水锤效应极易导致超薄膜片发生疲劳碎裂。

第二，如果为了保住数十kHz乃至上百kHz的超高频响应能力，特意保持了较高的厚度 t，那么微型传感器的原始输出信号（FSO）将极其微弱，在嘈杂的工业电磁环境中，系统信噪比（SNR）会被严重压缩。

极低热容引发的灾难：动态热漂移与电桥失衡

常规尺寸的压力传感器内部拥有充裕的不锈钢基座和硅油等介质用于热耗散。而微型压力传感器由于整体热容极小，对环境热梯度（Thermal Gradient）的冲击毫无抵抗力。

当被测流体的温度发生极速瞬变（如发动机点火或高温气体阀门开启）时，热量瞬间穿透超薄膜片，导致背部的惠斯通电桥（Wheatstone Bridge）的四个压阻臂产生不同步的温度分布。这种非对称的动态热偏差，根本无法通过出厂时的常规静态温度补偿（TCR/TCS系数校准）来消除。

在实测波形上，这表现为压力信号上叠加了一个与温度瞬变同步的低频“热漂移伪影”。如果在环境温度超过150℃的环境中使用传统PN结隔离的硅基MEMS，硅材料的热激发漏电流（Leakage Current）将呈指数级增加，导致传感器彻底瘫痪。因此，在高温微型测压中，必须果断转向 SOI（绝缘体上硅）技术或无机压电晶体路线。

选型核心博弈：响应频宽、安装应力与信号链的不可兼得

微型压力传感器的选型，本质上是一场在边界条件中做减法的博弈。明确在特定应用中必须死守哪个参数，并准备好牺牲哪个参数，是资深硬件工程师的核心能力。

频率响应 vs 引压腔体（亥姆霍兹共振灾难）

高频动态测量的最大杀手往往不是传感器芯片自身的带宽极限，而是糟糕的引压安装结构。

许多研发团队高价采购了标称固有谐振频率高达 500 kHz 的微型传感器，却因为安装空间干涉，在传感器前方加工了一段哪怕只有 2mm 长、1mm 直径的引压管孔。从声学角度来看，这构成了一个经典的亥姆霍兹共振腔（Helmholtz Resonator）。系统实际的声学响应频率 fh 的计算公式为：

fh = (v / 2π) * √(A / (V * L))

（其中 v 是流体中的声速，A 是引压管截面积，V 是前置腔体体积，L 是引压管长度）。

这个微小的引压孔会无情地将整个系统的有效平坦频响拉低到 1 kHz 甚至几百 Hz，并在共振频率点产生极大的信号振铃失真（Ringing）和相位延迟。

选型法则： 如果测试系统需要捕获激波或高于 1 kHz 的高频动态脉动，严禁使用任何带有引压管、内螺纹沉孔的封装结构。必须强制采用“齐平膜（Flush Diaphragm）”封装，让敏感膜片直接与高速流体零距离接触。

静态精度 vs 刚性安装应力（零点漂移真相）

为了压缩体积，绝大多数微型传感器（如 M5、M3 甚至 10-32 UNF 螺纹外壳）的金属管壁薄如蝉翼。在拧紧安装螺纹时，扳手施加的机械扭矩会通过极薄的壳体直接传导至内部的硅敏感芯片。

由于硅膜片上的压阻电桥无法分辨当前的应变是来自流体压力还是安装扳手，一旦锁紧力矩不一致，传感器的零点（Zero Offset）就会发生高达数百微应变（µε）的不可逆偏移。同时，随着设备的高低温热循环，安装底座（如铝合金或碳钢）与传感器芯片之间的热膨胀系数（CTE）差异，会产生交变热应力，彻底摧毁长期稳定性。

选型法则： 追求高精度静态测量时，必须选择内部带有机械应力隔离（如玻璃微熔、金锡共晶焊接或极微量硅油充填）的微型型号。如果因追求极高频响而被迫采用无隔离刚性结构，则必须在机械安装时严格使用扭矩扳手，并在安装完成后通过软件执行“原位零点标定”。

模拟直出 vs 数字集成（内部功耗的反噬）

现代消费电子倾向于使用自带 I2C 或 SPI 接口的传感器。但在苛刻的微型与高频工业测量中，数字集成是一个巨大的陷阱。

在几毫米的封装内强行塞入包含 PGA（可编程增益放大器）、ADC 和 DSP 的信号调理 ASIC，会带来严重的内部发热。极小空间内的热量积聚会直接恶化上述的动态热漂移。更致命的是，受限于微型内置 ADC 的转换时间和数字总线的吞吐能力，其采样率通常被锁死在几 kHz，彻底丧失了捕获微秒级激波的能力。

选型法则： 对于高频动态或极端环境测量，坚决选用纯模拟的微伏级（mV）惠斯通桥路直出信号，或压电型的纯电荷输出（pC），将所有发热且笨重的调理放大电路后置到远离传感器本体的外部数据采集系统中。只有在空间有限但仅需低频静态监控的场合，才推荐使用集成数字输出的板级 MEMS。

实施致命盲区：齐平膜气动噪声、微音效应与接地环路地狱

选型正确只是成功了一半，微型传感器的失效有很大比例发生在一线部署环节。狭窄空间中的安装公差与布线细节，往往决定了数据的真实性。

齐平膜的流体力学陷阱（边界层微扰）

前文确立了高频测压必须采用齐平膜。但在狭窄的输液管道或风洞内壁，齐平膜的金属端面必须与管道内壁实现绝对的平齐。

如果微型传感器安装后略微凸出于内壁（哪怕仅凸出 0.1mm 到 0.2mm），它立刻会成为高速边界流场中的几何障碍物，在传感器后方引发局部的卡门涡街（Karman Vortex Street）震荡或流体气穴（Cavitation）。这些流体动力学噪声会产生剧烈的高频振动信号，完全淹没真实的层流压力波形。反之，如果略微凹陷，又会重新形成微型共振腔。

在高级航空航天测试中，针对有弧度的管道，工程师甚至必须向厂家定制前端膜片带有匹配曲率（Curvature）的微型传感器，以确保流体表面的绝对平滑过渡。

细微线缆的“微音效应”（Triboelectric Noise）

受限于传感器尾部空间，引出的通常是极细的特氟龙（PTFE）线缆，内部传输的是极易受干扰的微弱电压或电荷量。

在强振动机械环境中，线缆自身的物理晃动与摩擦，会改变线缆内部绝缘层与导线间的分布电容，进而由于摩擦起电产生寄生电荷噪声，这就是著名的“微音效应”。对于压电式传感器而言，这种噪声是毁灭性的。

解决此问题的标准操作是：强制采用专用的低噪声同轴压电电缆；并在实施时，使用高强度胶带或线缆固定夹，将引出线严格、紧密地贴合并固定在没有任何相对运动的静止刚性结构上，绝对杜绝线缆悬空抖动。

共模干扰与单点接地法则

微型传感器外壳通常与被测机械设备的金属基座导通。如果后端的采集设备地线与机械基座地线之间存在电位差，就会形成一个庞大的接地环路（Ground Loop），将 50/60Hz 的工频干扰和大型电机的共模噪声直接耦合进微伏级的测量信号中。

系统设计时，必须明确隔离策略：要么选择外壳与内部电路电气隔离的微型传感器（这在超微型尺寸中极难实现）；要么在后置信号调理卡端采用差分输入或严格的数字隔离芯片（如ADI的iCoupler技术），切断地环路，确保整个模拟前端只在一个干净的点上实现单点接地。

破局与替代：国际巨头技术垄断与国产高可靠选型决策矩阵

长期以来，在极端工况（超高频、高温SOI）下的微型压力传感器市场被国际巨头垄断。但随着国内半导体MEMS供应链的突破，在多数工业及可靠性场景中，国产替代方案已具备极高的工程性价比。以下是基于物理边界与失效模式的客观选型决策矩阵：

工程师终极决策逻辑树

当你面对一个空间极度狭窄的压力测量需求时，请彻底抛弃品牌滤镜，严格按照以下物理逻辑进行排查：

1. 你的应用是否包含静态绝对压力或持续表压的测量需求？

• 否（仅为捕获极速瞬间变化的脉动或激波）： 请直接锁定压电式微型传感器。它几乎不受稳态环境热梯度影响，频响极高，但你必须准备好应对高昂的配套电荷放大器成本和极度苛刻的线缆防抖要求。
• 是（必须测量静态或缓慢变化的压力）： 压电式被一票否决。你必须采用压阻式（MEMS硅或溅射薄膜），此时进入第2步。

1. 传感器膜片接触的流体温度，是否会长期超过 125℃ 甚至冲击 200℃？

• 是： 必须排除一切基于普通半导体PN结隔离的常规MEMS，直接寻找采用 SOI（绝缘体上硅） 技术或纯无机高温隔离封装的微型产品。
• 否： 常规高性能硅基MEMS或金属溅射薄膜技术在热力学上已完全胜任，进入第3步。

1. 系统中是否存在猛烈的液压冲击或机械过载风险？

• 存在： 请立刻克制对超高频响的无意义追求。避免使用0.1mm级别的超薄高频膜片。转而选用壁厚留有充裕冗余的微型溅射薄膜传感器（如国产朝辉），宁可将系统带宽限制在几百Hz，也要坚决保住设备的长期可靠性（MTBF）。
• 不存在（且追求空气动力学的微扰极致响应）： 请果断选用表面贴装式的超薄齐平膜压阻传感器，在确保安装面绝对平齐的同时，在迎风面合理设计防碎微网格。

在不足几毫米的微观工程世界里，最好的传感器永远不是规格书上参数最亮眼的那一颗，而是其物理抗压极限与失效模式，能够完美契合你整个系统工程边界、妥协得最聪明的那一颗。认清机械传导的本质、流体共振的陷阱与热力学的极限，才是驾驭微型压力传感器的最高法则。
